2-2
Installation und Einrichtung > Bezeichnungen der Bauteile
Bezeichnungen der Bauteile

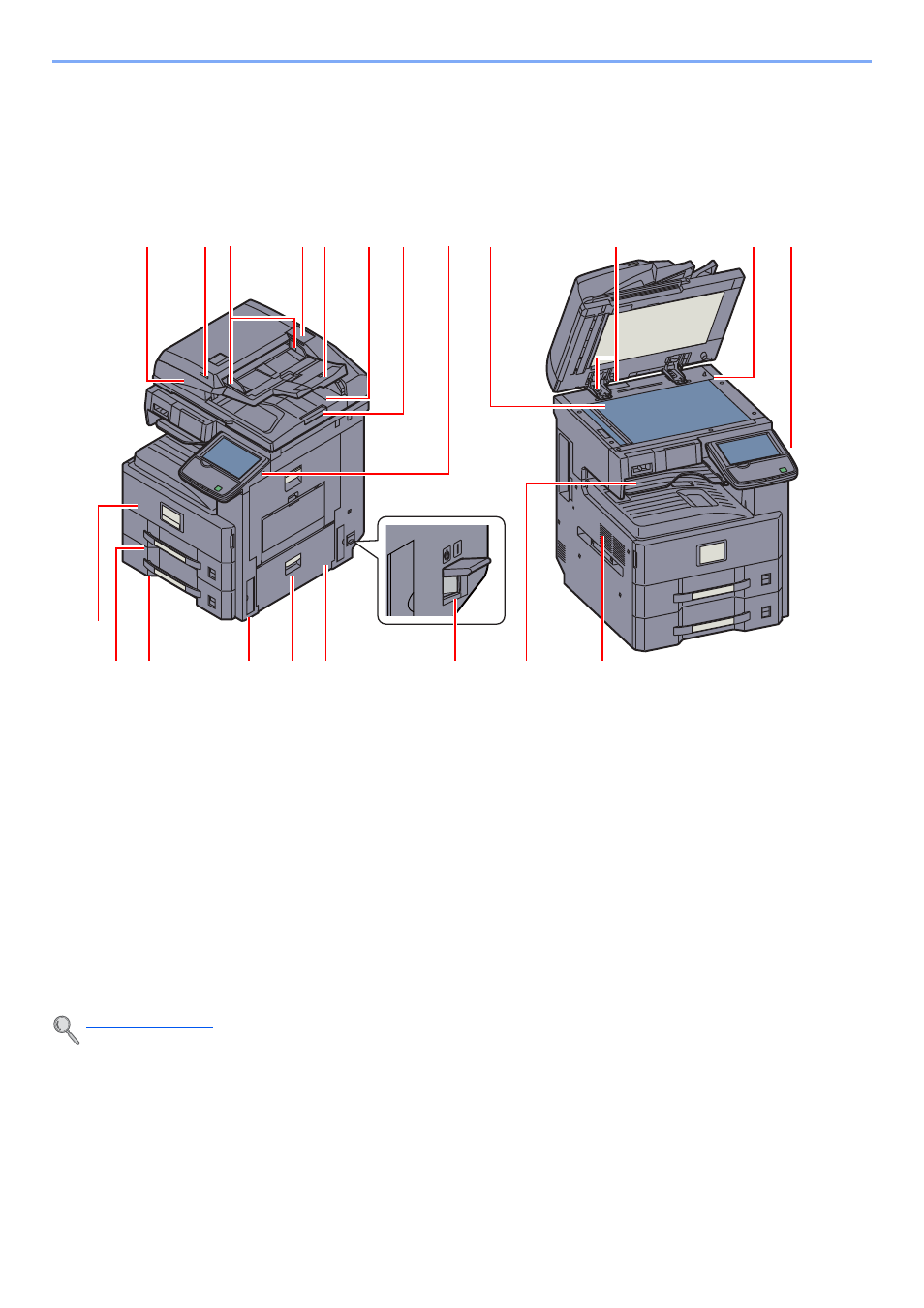

Geräteansicht
1 Vorlageneinzug (optional)
2 Anzeige für eingelegte Dokumente
3 Breitenführungen für Originale
4 Behälter für Reinigungstuch
5 Originalablage
6 Auswurfablage für Originale
7 Original Stopper
8 USB-Speicher-Steckplatz (A1)
9 Belichtungsglas
10 Originalformat-Markierungen
11 Vorlagenglas
12 Bedienfeld
13 Vordere Abdeckung
14 Kassette 1
15 Kassette 2
16 Griffe
17 Hebel der rechten Abdeckung 2
18 Rechte Abdeckung 2
19 Hauptschalter
20 Inneres Fach
2
1
13
3
8
11 12
14 15
16
19
20
16
4 5
6
9
10
7
17 18
