Installationsanweisung - Solar-Log™ -RS485-Funk-Paket
1�5
Diagnosefunktion
Um die Funktreichweite zu testen und den optimalen Montagestandort der Module/Antennen
vorab zu bestimmen, gibt es eine spezielle Diagnose Konfiguration. Dazu ist eines der Module mit
dem Funk-Solar-Log™-Kabel an den gewünschten RS485-Ausgang des Solar-Log™ anzuschließen.
Hinweis
!
Die zu testende RS485 - Schnittstelle muss vor dem Verbindungstest
im WEB-Menü des Solar-Log™ unter Konfiguration | Geräte | Definition konfigu-
riert worden sein, das bedeutet, dass zu der Aktivierung des Funkpakets auch der
Wechselrichterhersteller ausgewählt sein muss.
Es ist dadurch automatisch betriebsbereit.
Das zweite Modul muss in die Diagnose-Konfiguration versetzt werden:
1.
Roten Diagnose-Stecker einstecken
2. DIP-Schalter auf Diagnose einstellen
1
2
3
4
3. Eine 9Volt Batterie (6LR61) an den mitgelieferten Stromadapter anschließen und in das Funk-Modul
einstecken. (Siehe Abbildung)

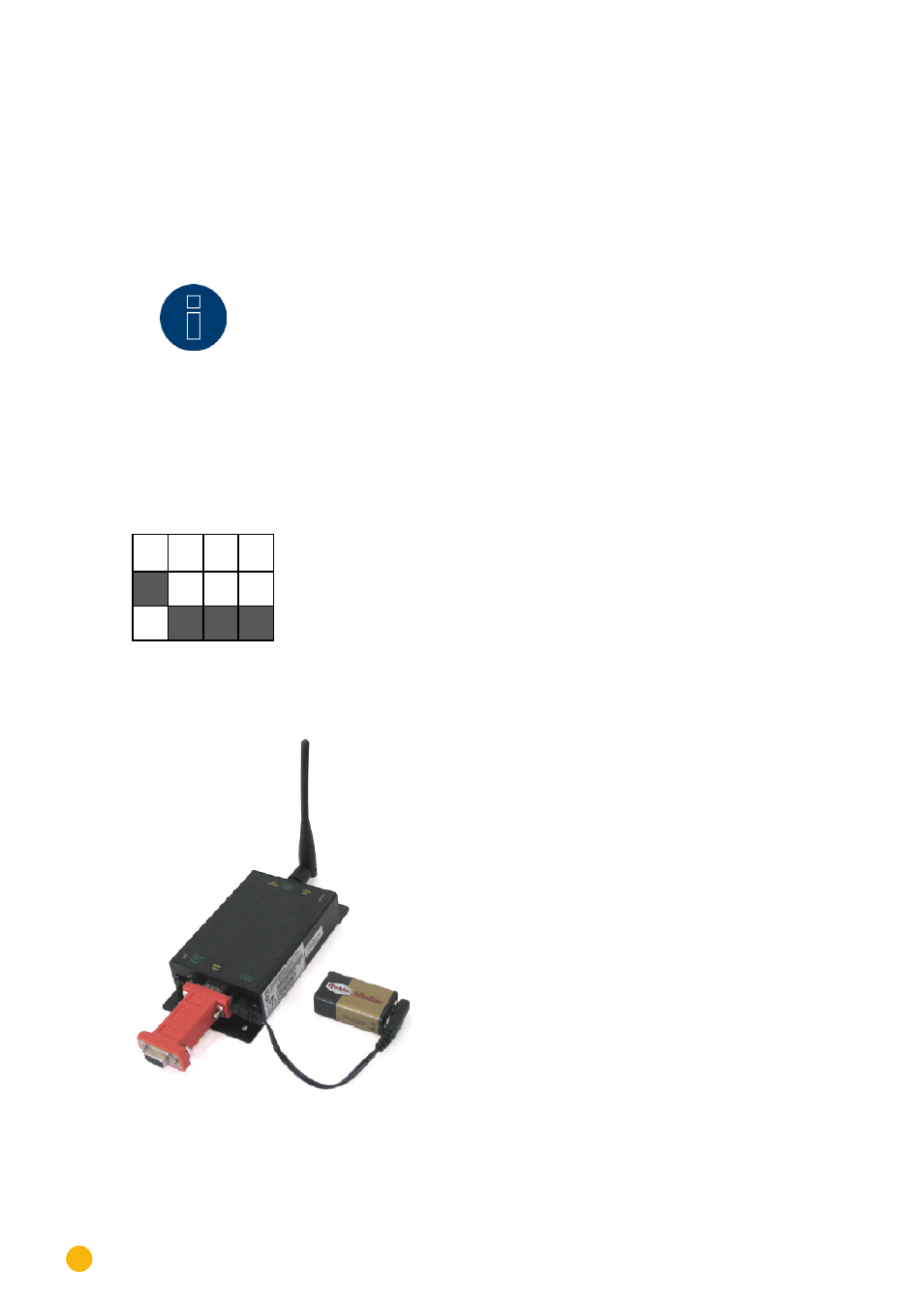

Abb.: Funk-Modul mit Diagnose-Stecker und „mobiler“ 9V Stromversorgung
Nun ist das zweite Funk-Modul ebenfalls betriebsbereit und sendet alle empfangenen Daten
sofort wieder zurück.
