Außenansicht des projektors – BenQ TH670s Benutzerhandbuch
Seite 10
Projektor aufstellen
10

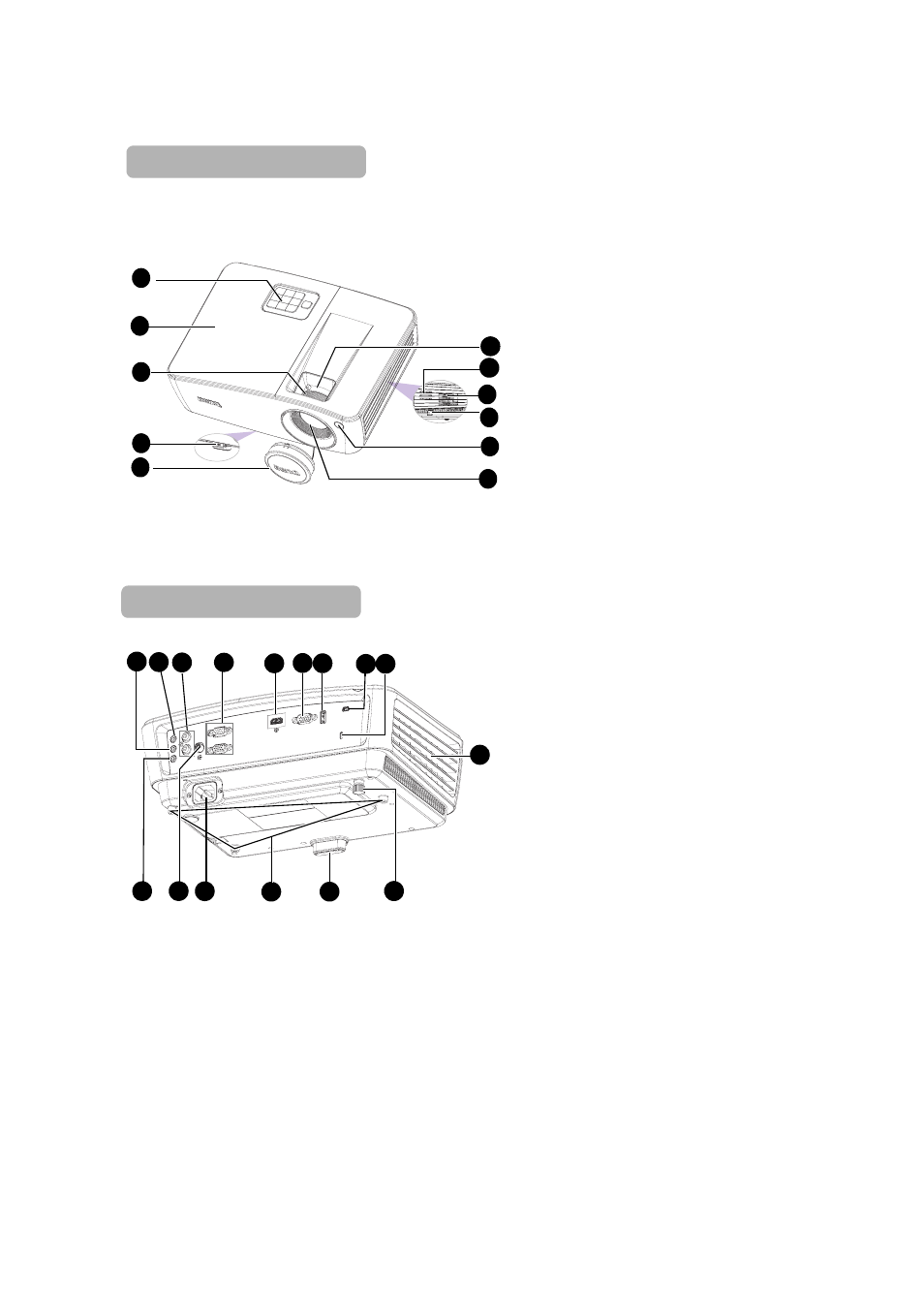

Außenansicht des Projektors
1.
Externes Bedienfeld
(Siehe
für Einzelheiten.)
2.
Lampenabdeckung
3.
Fokusring
4.
Schnellentriegelungstaste
5.
Objektivkappe
6.
Projektionsobjektiv
7.
Infrarot-Remotesensor, vorne
8.
Sicherheitsleiste
9.
Belüftungslöcher (Ansaugluft)
10. Lautsprecher
11. Zoomring
12. Audioausgang
13. Audioeingang
14. Audioeingang (L/R)
15. RGB- (PC)/Component-
Videosignaleingang (YPbPr/
YCbCr)
16. HDMI-Eingang
17. RS-232-Steueranschluss
18. USB-Anschluss, Typ A/1,5 A
19. USB-Anschluss, Typ Mini-B
20. Aussparung für Kensington-
Schloss (Diebstahlschutz)
21. Belüftungslöcher (Abluft)
22. Hinterer Einstellfuß
23. Schnellspannverstellfuß
24. Deckenmontagelöcher
25. Netzkabelanschluss
26. Videoeingang
27. Mikrofoneingang
Vorder-/Oberseite
1
9
5
11
3
8
7
6
4
10
2
15
18
12
14
21
22
13
27
17
16
19
24
23
20
25
26
Rück-/Unterseite
