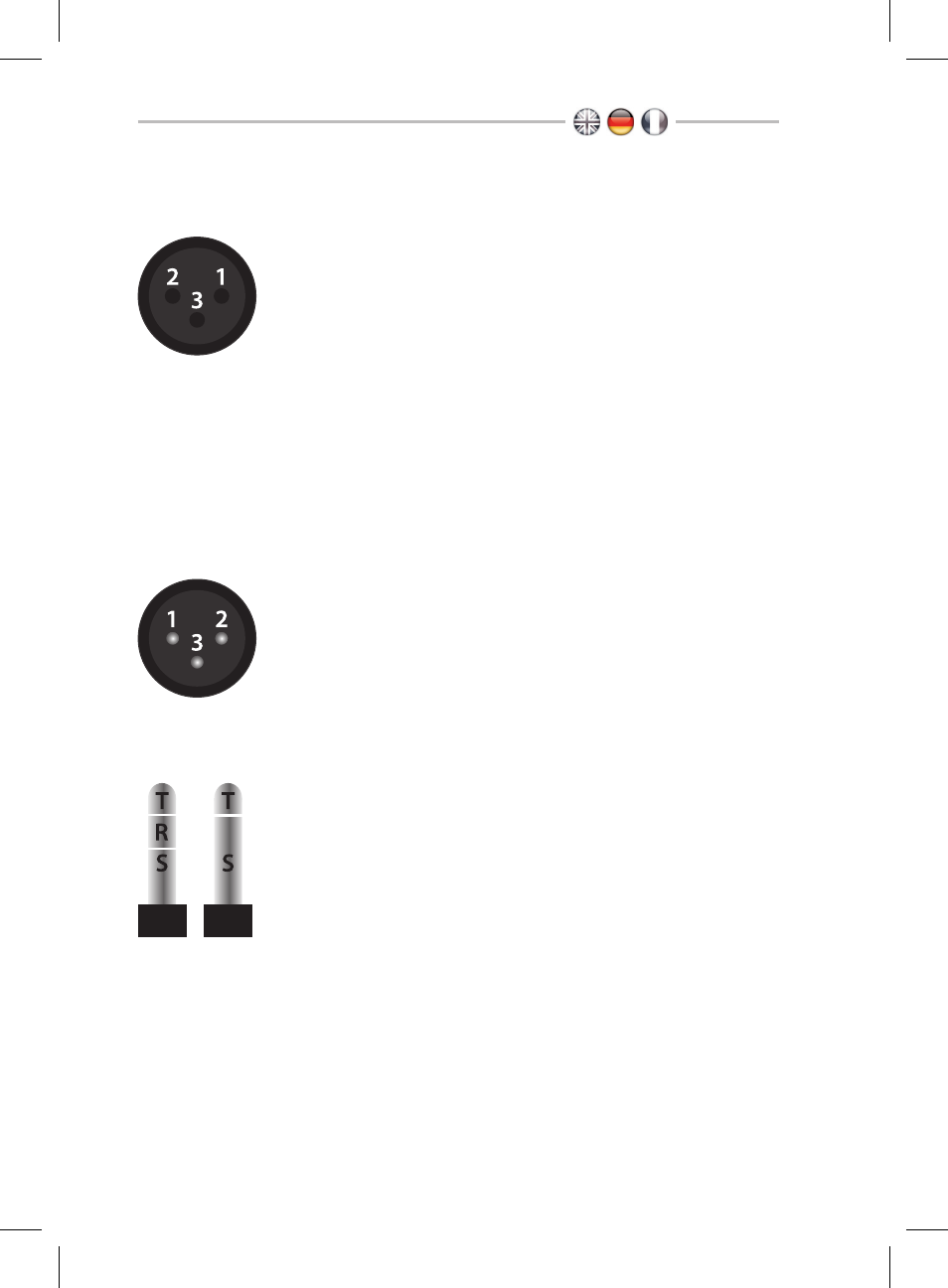

Anschlüsse
Mic-Eingang (+19 dBu max)
Pinbelegung:
1
Masse
2
heiß (+)
3
kalt (-)
Hinweis:
Benutze niemals unsymmetrische Kabel/Adapter
zum Anschließen von Mikrofonen. Bei der Verwendung der
Phantomspannung entsteht hierdurch ein gefährlicher Kurz-
schluss. Benutze grundsätzlich hochwertige XLR > XLR Mikro-
fonkabel.
Line-Ausgang (+4 dBu)
Pinbelegung symmetrisch:
1
Masse
2
heiß (+)
3
Masse
Pinbelegung unsymmetrisch:
1
Masse
2
heiß (+)
3
frei
DI-Eingang (+19 dBu max)
Belegung symmetrisch:
T
heiß (+)
R
kalt (-)
S
Masse
Belegung unsymmetrisch:
T
Signal
S
Masse
Hinweis:
Benutze keine symmetrischen Kabel (TRS), um damit
unsymmetrische Quellen (z.B. Gitarren) an den DI-Eingang
anzuschließen. Der Ring wird dann nicht richtig verbunden,
wodurch er zur Antenne für Störsignale wird. Aktive Onboard-
Elektroniken werden darüber eventuell auch nicht richtig
über die Klinkenbuchse des Instruments geschaltet.
