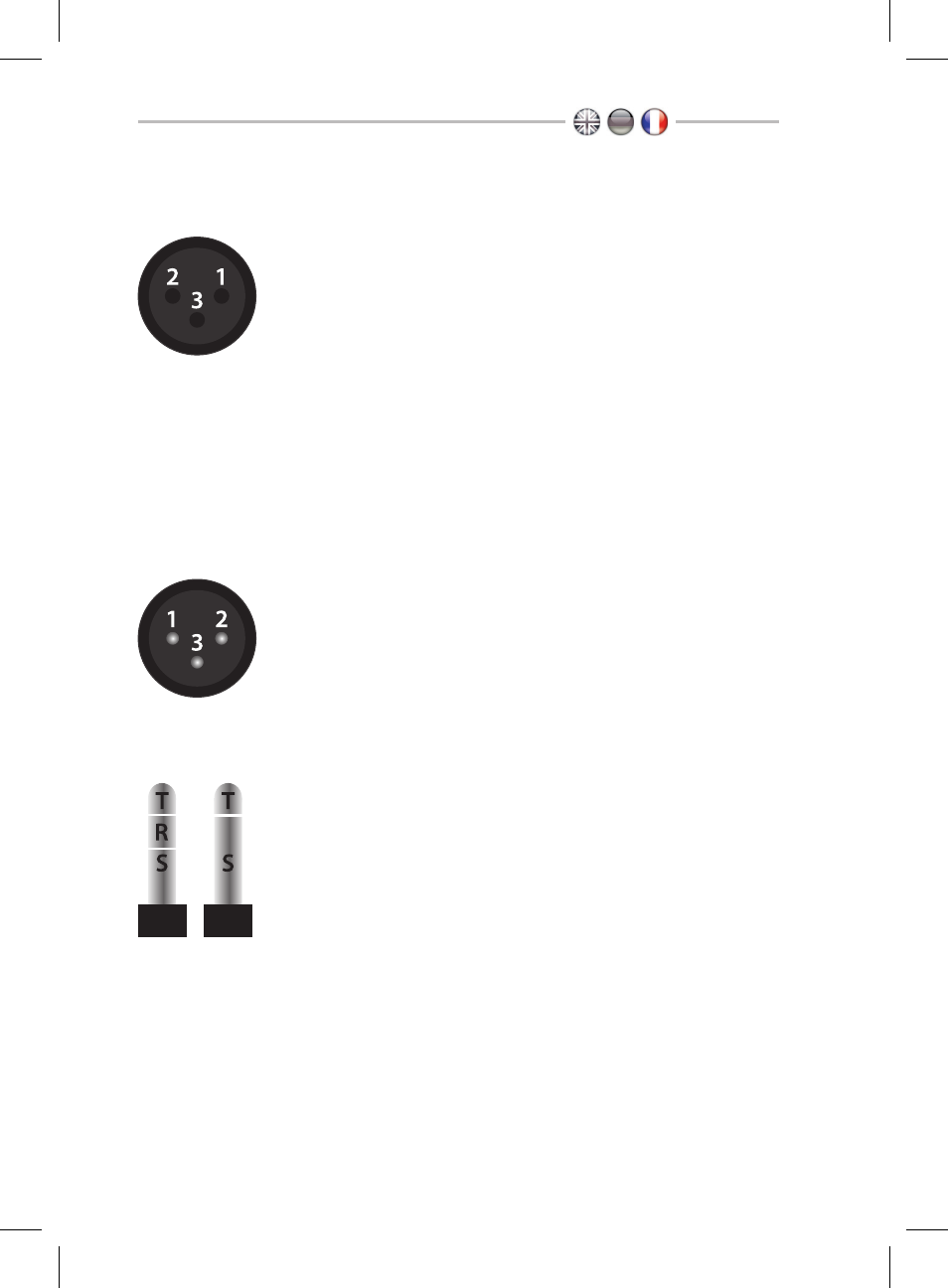

Connecteurs
Entrée Micro (+19 dBu max)
Affectation:
1
terre
2
chaud (+)
3
froid (-)
Note:
Ne jamais utiliser de câbles/adaptateurs asymétriques
pour connecter des microphones. Vous risqueriez toutes
sortes de bruits parasites jusqu’à un court-circuit destructeur
si l’alimentation phantom était utilisée. Utilisez de bons câbles
micro XLR > XLR.
Sortie (+4 dBu)
Affectation en symétrique:
1
terre
2
chaud (+)
3
terre
Affectation en asymétrique:
1
terre
2
chaud (+)
3
flottant
Entrée DI (+19 dBu max)
Affectation en symétrique:
T
chaud (+)
R
froid (-)
S
terre
Affectation en asymétrique:
T
signal
S
terre
Note:
Ne pas utiliser de câbles symétriques (TRS) pour connec-
ter des sources asymétriques (ex: guitares) à l’entrée DI. L’an-
neau ne sera pas bien connecté et produira toutes sortes de
parasites en faisant antenne. De plus, le circuit pourrait ne plus
être enclenché par l’insertion du jack.
