VEGAPULS 56 Profibus PA 19
26385-DE-041227
Öffnungen im Schwallrohr zur Durchmischung bei
inhomogenen Füllgütern
Montage und Einbau
geringfügig inhomogene
Flüssigkeiten homogene
Flüssigkeiten

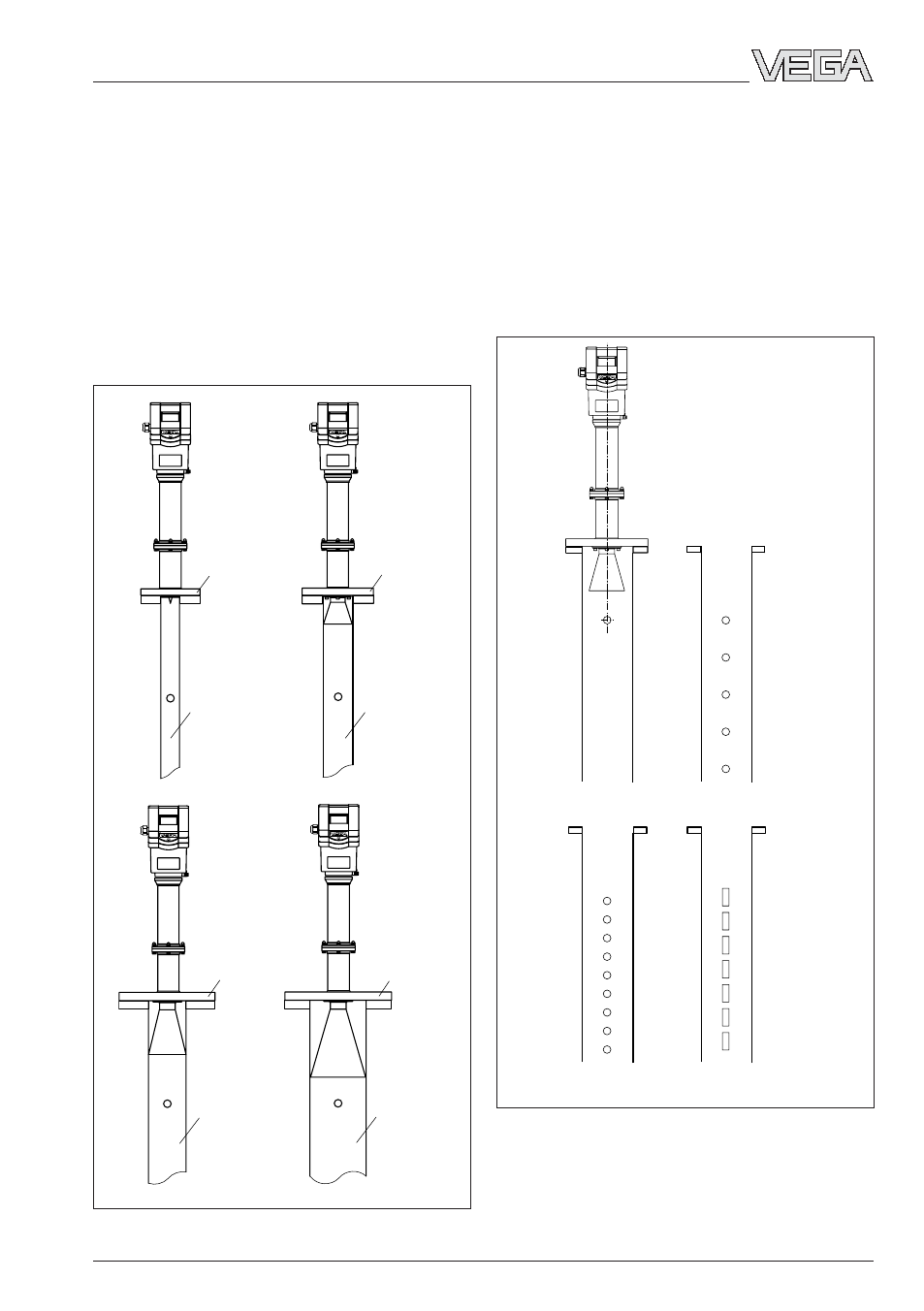

Rohrantenne mit DN 50, DN 80, DN 100 und DN 150
DN 150
DN 80 DN 50
ш 150
ш 80 ш 50
DN 100
ø 100
Anhaftende Füllgüter
Bei anhaftenden Füllgütern ist der Innen-
durchmesser des Schwallrohres größer zu
wählen. Bei anhaftungsneutralen Füllgütern ist
ein Messrohr von 50 mm gut und kostengün-
stig. Bei schwach anhaftenden Füllgütern
wählen Sie ein Schwallrohr mit einer Nenn-
weite von 100 mm oder 150 mm damit Anhaf-
tungen nicht zu Messfehlern führen. An Füll-
gütern die zu stärkeren Anhaftungen neigen
ist die Messung im Standrohr nicht möglich.
Sehen Sie die Öffnungen um so dichter vor,
je inhomogener das zu messende Füllgut ist.
stark inhomogene
Flüssigkeiten inhomogene
Flüssigkeiten
Standrohrmessung in inhomogenen
Füllgütern
Wollen Sie inhomogene oder geschichtete
Füllgüter im Schwallrohr messen, so ist das
Schwallrohr mit Bohrungen, Langlöchern
oder Schlitzen zu versehen. Diese Öffnungen
gewährleisten, dass die Flüssigkeit im Rohr
durchmischt wird und der übrigen Behälter-
flüssigkeit entspricht.
