11 Anhang
VEGAPULS 68 • Modbus- und Levelmaster-Protokoll
41370-DE-121009
Eingangsgröße
Messgröße
Die Messgröße ist der Abstand zwischen dem Prozess-
anschluss des Sensors und der Füllgutoberfläche. Die
Bezugsebene ist die Dichtfläche am Sechskant bzw. die
Unterseite des Flansches.
3
4
2
1

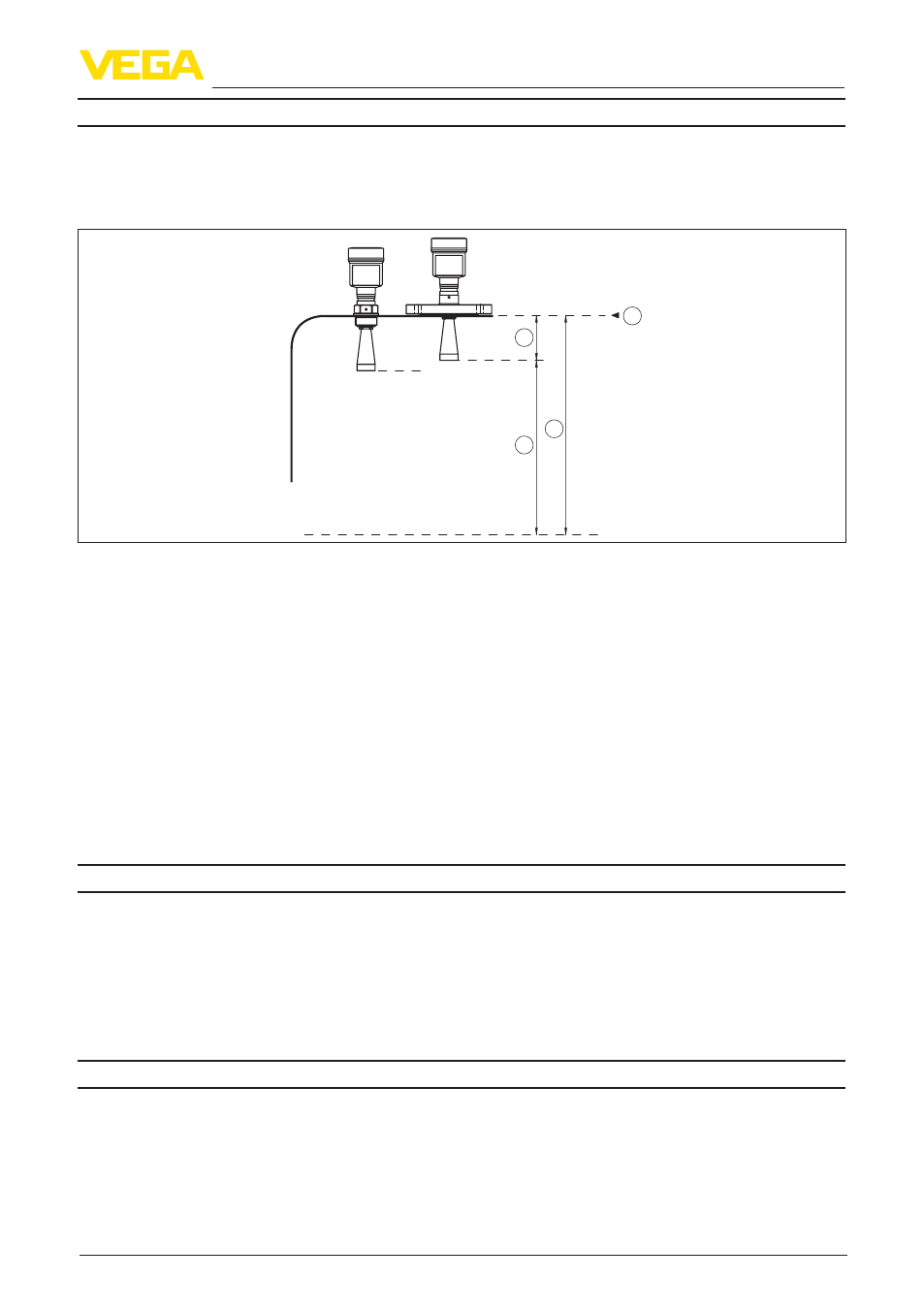

Abb. 49: Daten zur Eingangsgröße
1 Bezugsebene
2 Messgröße, max. Messbereich
3 Antennenlänge
4 Nutzbarer Messbereich
Max. Messbereich
75 m (246.1 ft)
Empfohlener Messbereich je nach Antennendurchmesser
Ʋ ø 40 mm (1.575 in)
bis 15 m (49.21 ft)
Ʋ ø 48 mm (1.89 in)
bis 20 m (65.62 ft)
Ʋ ø 75 mm (2.953 in)
bis 40 m (131.2 ft)
Ʋ ø 95 mm (3.74 in)
bis 50 m (164 ft)
Ʋ Parabolantenne
bis 75 m (246.1 ft)
Ausgangsgröße
Ausgang
Ʋ Physikalische Schicht
Digitales Ausgangssignal nach Standard EIA-485
Ʋ Buspezifikationen
Modbus Application Protocol V1.1b, Modbus over serial
line V1.02
Ʋ Protokolle
Modbus RTU, Modbus ASCII, Levelmaster
Max. Übertragungsrate
9,6 Kbit/s
Messgenauigkeit (nach DIN EN 60770-1)
Prozess-Referenzbedingungen nach DIN EN 61298-1
Ʋ Temperatur
+18 … +30 °C (+64 … +86 °F)
Ʋ Relative Luftfeuchte
45 … 75 %
Ʋ Luftdruck
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Einbau-Referenzbedingungen
