11 Anhang
VEGAPULS 65 • Modbus- und Levelmaster-Protokoll
41365-DE-121009
3
4
2
1

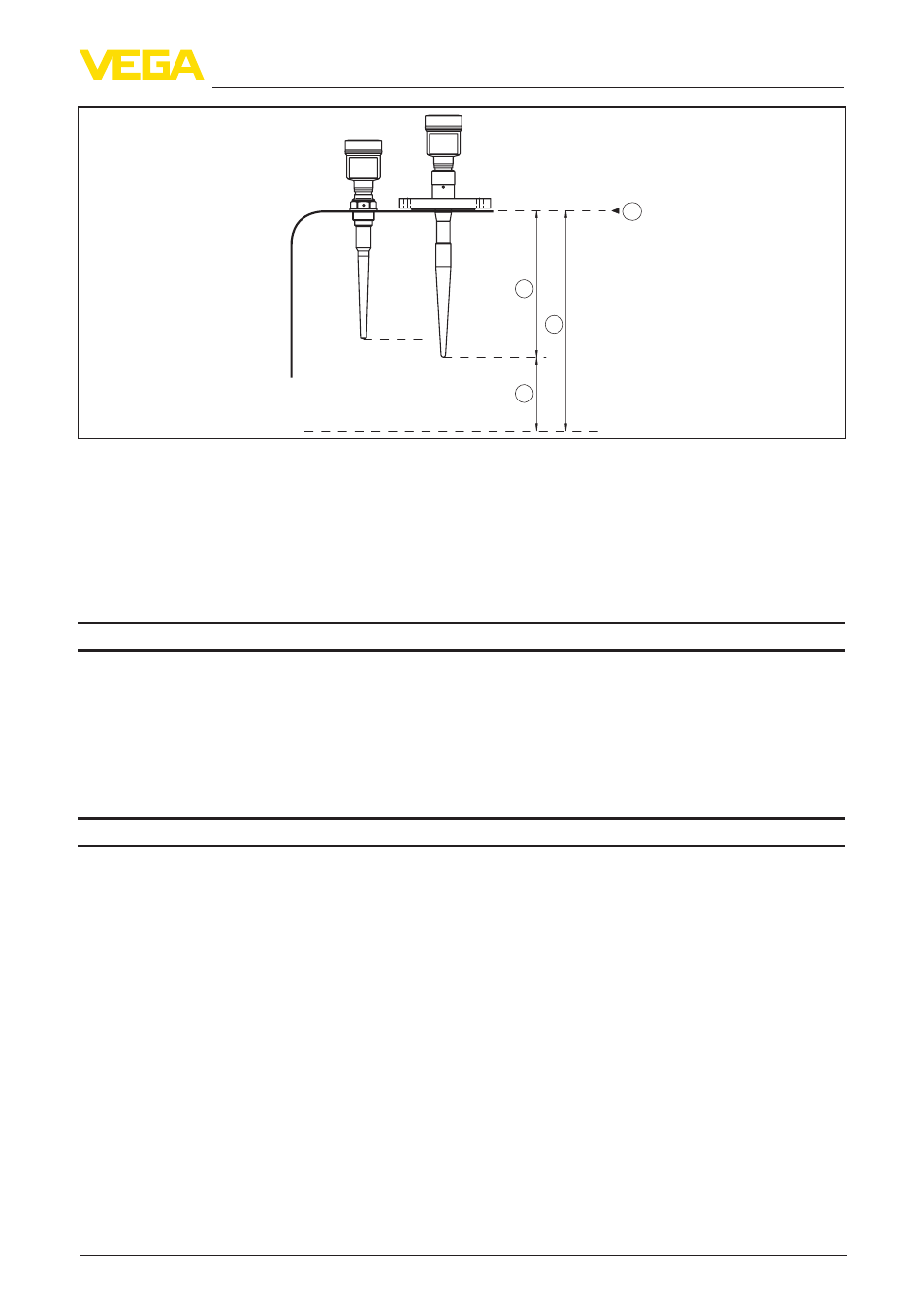

Abb. 26: Daten zur Eingangsgröße
1 Bezugsebene
2 Messgröße, max. Messbereich
3 Antennenlänge
4 Nutzbarer Messbereich
Max. Messbereich
35 m (114.83 ft)
Empfohlener Messbereich
bis 10 m (32.81 ft)
Ausgangsgröße
Ausgang
Ʋ Physikalische Schicht
Digitales Ausgangssignal nach Standard EIA-485
Ʋ Buspezifikationen
Modbus Application Protocol V1.1b, Modbus over serial
line V1.02
Ʋ Protokolle
Modbus RTU, Modbus ASCII, Levelmaster
Max. Übertragungsrate
9,6 Kbit/s
Messgenauigkeit (nach DIN EN 60770-1)
Prozess-Referenzbedingungen nach DIN EN 61298-1
Ʋ Temperatur
+18 … +30 °C (+64 … +86 °F)
Ʋ Relative Luftfeuchte
45 … 75 %
Ʋ Luftdruck
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Einbau-Referenzbedingungen
Ʋ Mindestabstand zu Einbauten
> 200 mm (7.874 in)
Ʋ Reflektor
Ebener Plattenreflektor
Ʋ Störreflexionen
größtes Störsignal 20 dB kleiner als Nutzecho
Messabweichung bei Flüssigkeiten
Siehe folgende Diagramme
