8.6 Prozessbaugruppe bei Ausführung
IP 68 (25 bar) tauschen
Bei der Ausführung IP 68 (25 bar) kann der Anwender die Prozess-
baugruppe vor Ort tauschen. Anschlusskabel und externes Gehäuse
können beibehalten werden.
Erforderliches Werkzeug:
•
Innensechskantschlüssel Größe 2
Vorsicht:
Der Austausch darf nur im spannungsfreien Zustand erfolgen.
Bei Ex-Anwendungen darf nur ein Austauschteil mit entsprechender
Ex-Zulassung eingesetzt werden.
Gehen Sie zum Tausch wie folgt vor:
1. Fixierschraube mit Innensechskantschlüssel lösen
2. Kabelbaugruppe vorsichtig von der Prozessbaugruppe abziehen
1
2
5
3
4

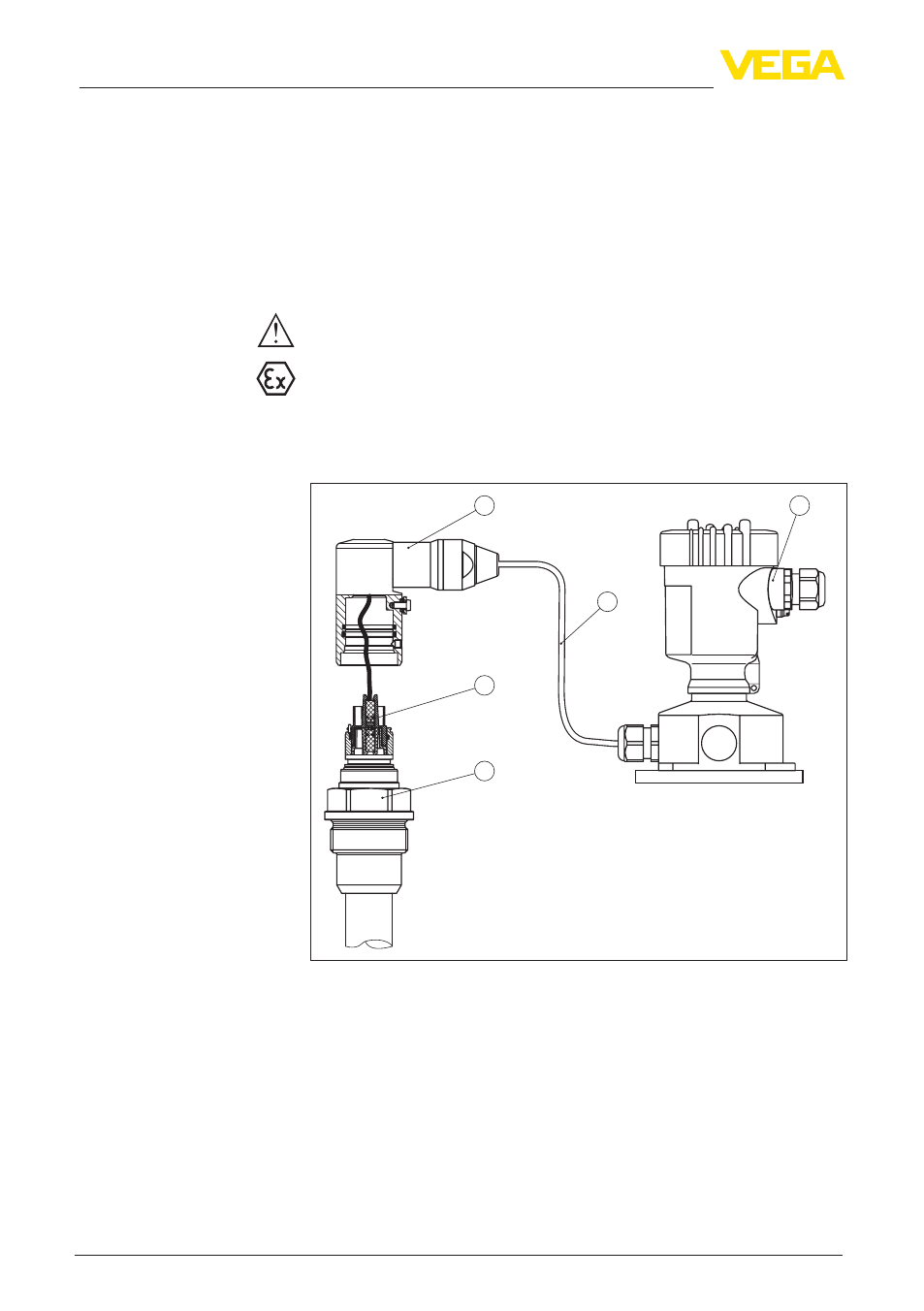

Abb. 27: VEGABAR 87 in IP 68-Ausführung 25 bar und seitlichem Kabelab-
gang, externes Gehäuse
1 Prozessbaugruppe
2 Steckverbinder
3 Kabelbaugruppe
4 Anschlusskabel
5 Externes Gehäuse
3. Steckverbinder lösen
4. Neue Prozessbaugruppe an die Messstelle montieren
5. Steckverbinder wieder zusammenfügen
