ABUS PR2600 Benutzerhandbuch
Seite 10
10
Umstellung der Schließrichtung
Riegel soweit ausschließen, bis Riegelfeststellschrauben im ersten Fenster zugänglich sind
und mit dem gegenüberliegenden Schraubenloch senkrecht übereinstimmen (Abb. 14).
Schrauben herausdrehen und jeweils gegenüber wieder festdrehen.
Schließkastenmontage
Riegel ausschließen und Schlüssel abziehen. Schließkasten auf Riegel aufstecken (Abb. 15).
Sollte in dieser Stellung kein geeigneter Befestigungspunkt gegeben sein,
Riegelstellschrauben 1. entsprechend Abb. 16 lösen und Riegelrohre so weit verschieben,
bis ein geeigneter Befestigungspunkt erreicht ist. Schließkastenposition markieren.
Bei festgelegter Riegelstellung Riegelstellschrauben 1. andrehen.
Es
gilt:
a) Auf festen Untergrund und gute Befestigungsmöglichkeiten achten,
besonders empfehlenswert ist es, die Schließkästen auf dem Mauerwerk zu verankern.
b) Schließkästen sollten unter Berücksichtigung von a) möglichst nah an die Türkante montiert
werden.
c) Bei schmalen Türen kann eintouriges Schließen ausreichen (s. Kap. V, 8).
d) Die Riegel sollten einen Überstand von ca. 10 mm (Abb. 15) aus den Schließkästen haben.
e) Falzstärken mit Kunststoffunterlagen ausgleichen (Abb. 16).
f) Kollision zwischen Schlosskörper und Schließkasten auf der Scharnierseite vermeiden,
eventuell separaten Türstopper anbringen (Abb. 17).

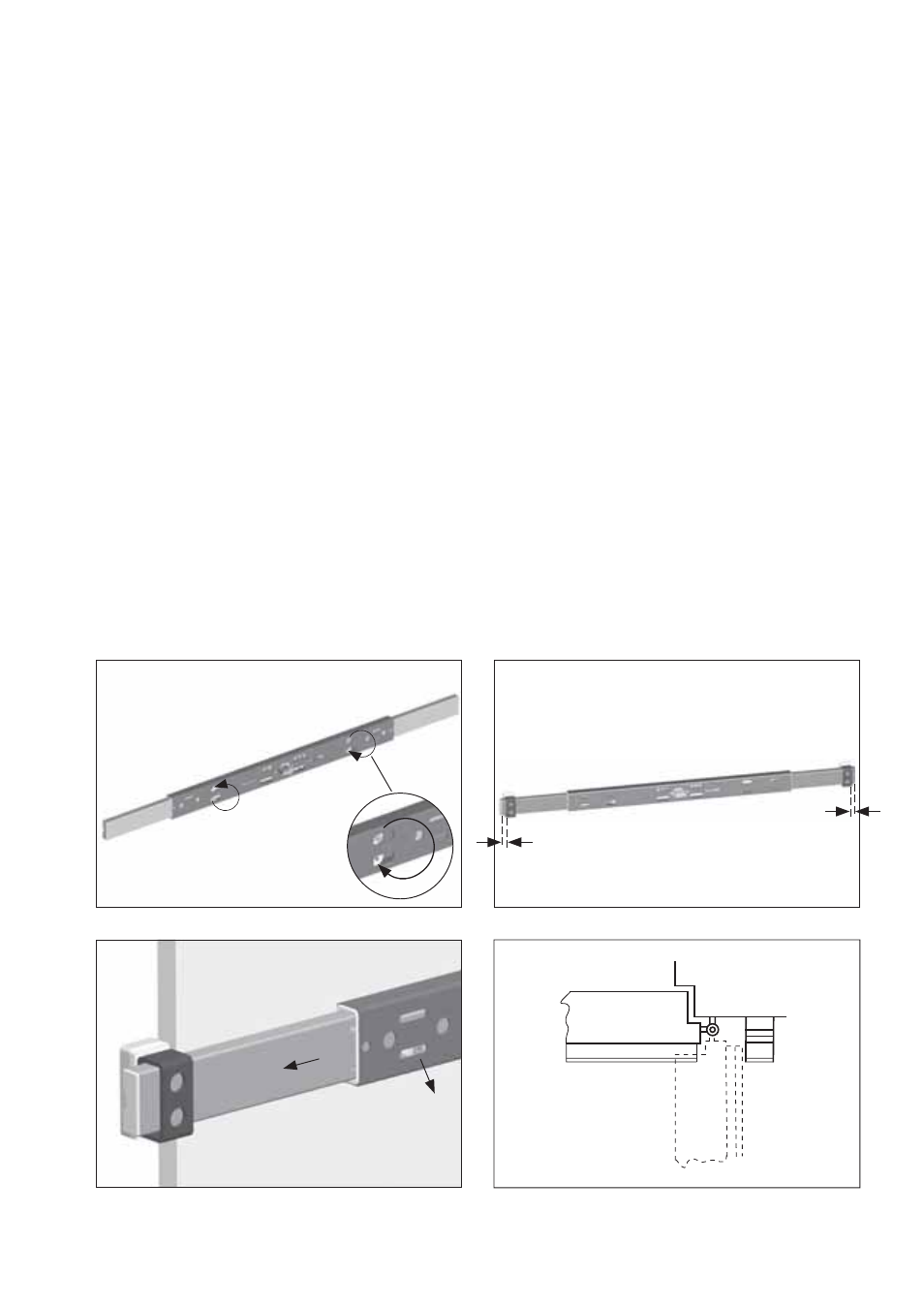

Abb. 15
ca. 10 mm
ca. 10 mm
Abb. 16
2.
1.
Abb. 14
Abb. 17
