TECHNISCHE DATEN
8
123
OPTIWAVE 7300 C
www.krohne.com
06/2011 - 4000375804 - HB OPTIWAVE 7300 R06 de
Abmessungen und Gewichte in mm und kg
Abmessungen und Gewichte in Zoll und lb
Ausführungen der Hornantenne (Edelstahlblech)

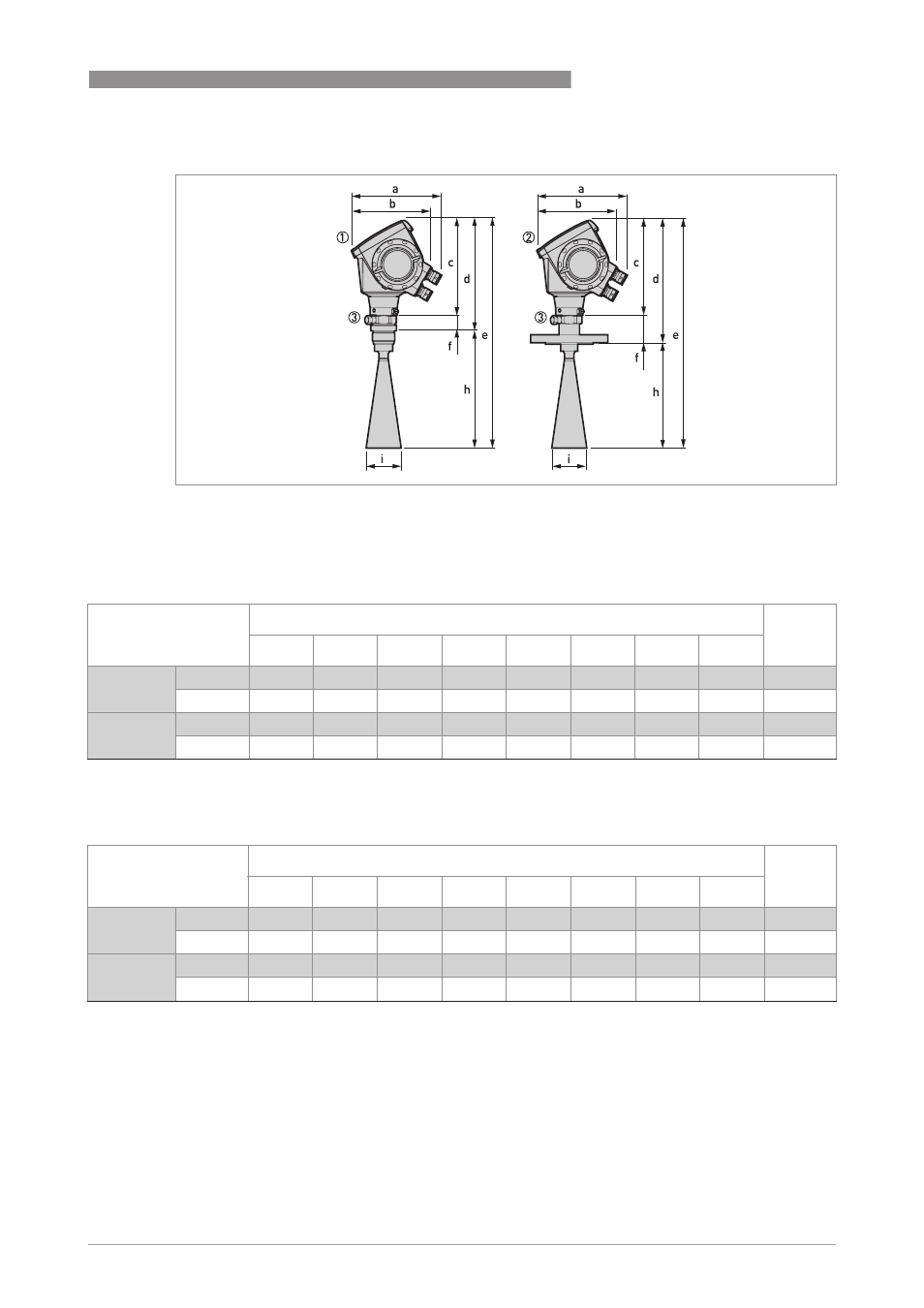

Abbildung 8-14: DN80/3¨ und DN100/4¨ Ausführungen der Hornantenne (Edelstahlblech)
1 Hornantenne (Edelstahlblech) (DN80/3¨ oder DN100/4¨) mit G 1½ oder 1½ NPT-Gewindeanschluss
2 Hornantenne (Edelstahlblech) (DN80/3¨ oder DN100/4¨) mit Flanschanschluss
3 Antennenspülsystem (mit ¼ NPTF-Anschluss geliefert)
Abmessungen [mm]
Gewichte
[kg]
a
b
c
d
e
f
h
Øi
Gewinde-
anschluss
DN80/3¨
182
1
167
201
234
483
33
249
2
75
4,9
DN100/4¨
182
1
167
201
234
552
33
318
2
95
5,1
Flansch-
anschluss
DN80/3¨
182
1
167
201
262
483
62
221
2
75
9,2
DN100/4¨
182
1
167
201
262
552
62
290
2
95
9,5
1 Wenn mit Standard-Kabelverschraubungen ausgerüstet
2 Zusätzliche Antennenverlängerungen von Ш39 Ч 105 mm Länge sind verfügbar
Abmessungen [Zoll]
Gewichte
[lb]
a
b
c
d
e
f
h
Øi
Gewinde-
anschluss
DN80/3¨
7,2
1
6,5
7,9
9,2
19,0
1,3
9,8
2
3,0
10,8
DN100/4¨
7,2
1
6,5
7,9
9,2
21,7
1,3
12,5
2
3,7
11,1
Flansch-
anschluss
DN80/3¨
7,2
1
6,5
7,9
10,3
19,0
2,4
8,7
2
3,0
20,2
DN100/4¨
7,2
1
6,5
7,9
10,3
21,7
2,4
11,4
2
3,7
20,8
1 Wenn mit Standard-Kabelverschraubungen ausgerüstet
2 Zusätzliche Antennenverlängerungen von Ш1,5 Ч 4,1¨ Länge sind verfügbar
