3
INSTALLATION
28
OPTIWAVE 7300 C
www.krohne.com
06/2011 - 4000375804 - HB OPTIWAVE 7300 R06 de
Wenn die Antenne kleiner als der Prozessanschluss ist:
• Stellen Sie sicher, dass der Flansch waagerecht auf dem Anschlussstutzen sitzt.
• Achten Sie darauf, eine für die Flanschabmessungen und den Prozess geeignete Dichtung zu
verwenden.
• Richten Sie die Dichtung passgenau auf der Flanschfläche des Anschlussstutzens aus.
• Führen Sie die Antenne vorsichtig in den Tank ein.
• Ziehen Sie die Flanschschrauben fest.
i
Bitte beachten Sie die entsprechenden nationalen Vorschriften für die richtigen
Drehmomente beim Anziehen der Flanschschrauben.
Benötigte Ausrüstung:
• 3–mm–Innensechskantschlüssel (nicht mitgeliefert)
Anforderungen für die Flanschanschlüsse

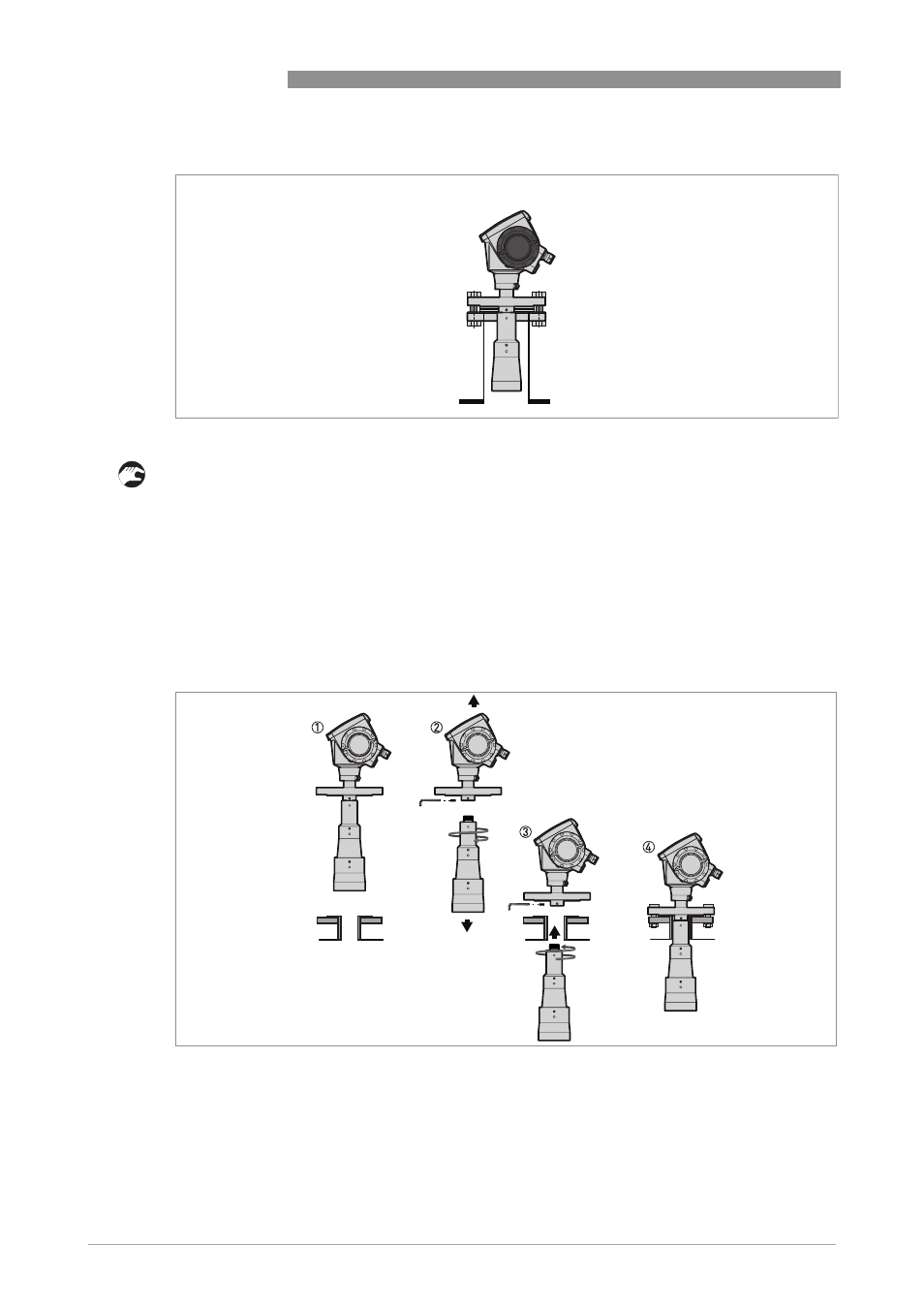

Abbildung 3-13: Flanschanschluss
Abbildung 3-14: Einbau des Geräts, wenn die Antenne größer als der Prozessanschluss ist
