Abmessungen und Gewichte in mm und kg
Abmessungen und Gewichte in Zoll und lb
DN80/3¨ Tropfenantennen-Ausführung

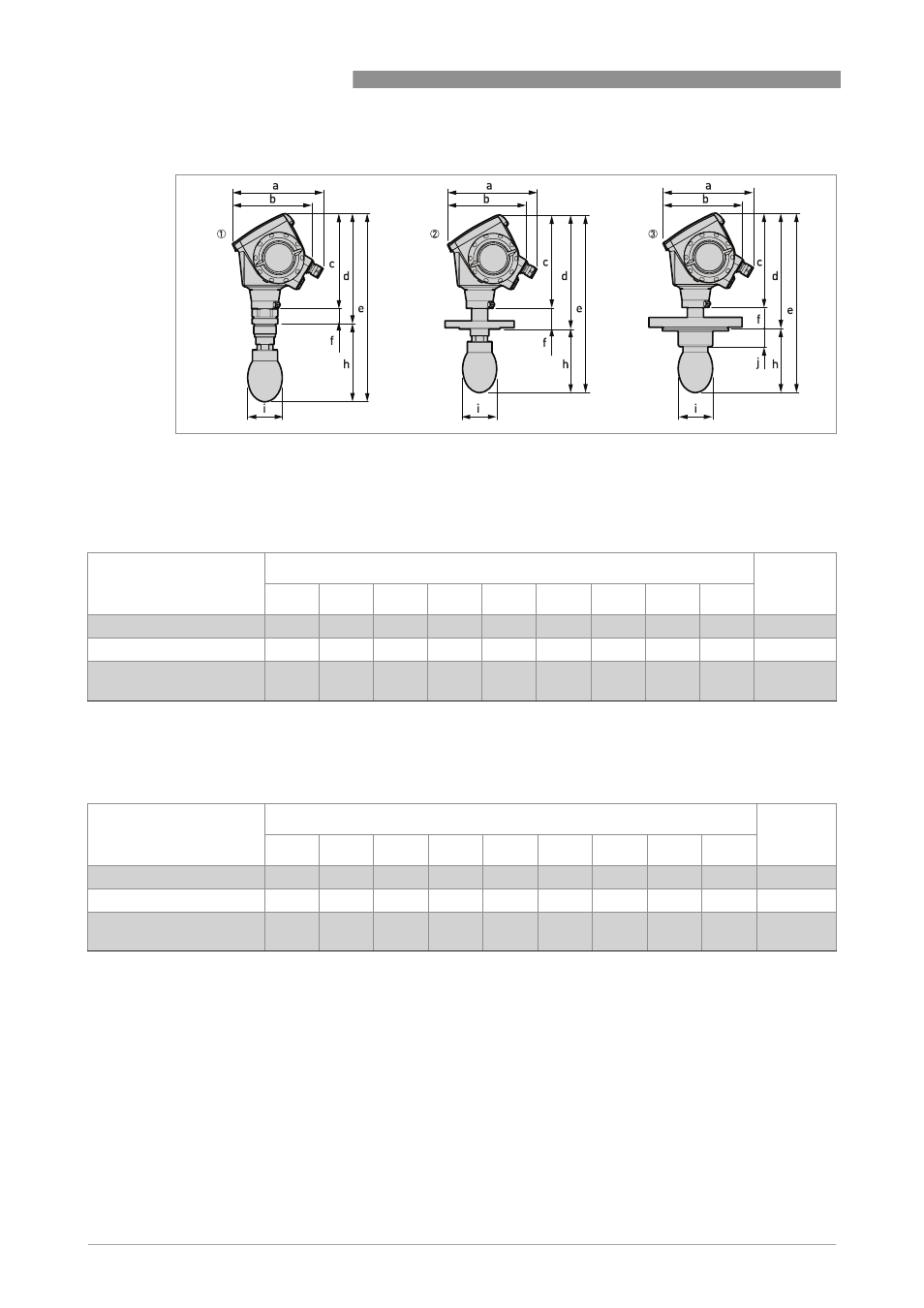

Abbildung 8-15: DN80/3¨ Tropfenantennen-Ausführung
1 DN80/3¨ Tropfenantenne mit G 1½- oder 1½ NPT-Gewindeanschluss
2 DN80/3¨ Tropfenantenne mit Flanschanschluss
3 DN80/3¨ Tropfenantenne mit optionalem PP oder PTFE Flanschteller
Abmessungen [mm]
Gewichte
[kg]
a
b
c
d
e
f
h
Øi
j
Gewindeanschluss
182
1
167
201
234
399
33 165
2
74
-
5,7…6,1
Flanschanschluss
182
1
167
201
246
383
45 137
2
74
-
6,3…26
Flanschanschluss mit
optionalem Flanschteller
182
1
167
201
246
383
45
137
74
39
6,6…26,8
1 Wenn mit Standard-Kabelverschraubungen ausgerüstet
2 Zusätzliche Antennenverlängerungen von Ш39 Ч 105 mm Länge sind verfügbar. Bringen Sie nicht mehr als 5 Antennenverlängerungen
an.
Abmessungen [Zoll]
Gewichte
[lb]
a
b
c
d
e
f
h
Øi
j
Gewindeanschluss
7,2
1
6,5
7,9
9,2
15,7
1,3
6,5
2
2,9
- 12,6…13,4
Flanschanschluss
7,2
1
6,5
7,9
9,7
15,1
1,8
5,4
2
2,9
- 13,9…57,3
Flanschanschluss mit
optionalem Flanschteller
7,2
1
6,5
7,9
9,7
15,1
1,8
5,4
2,9
1,5 13,9…59,1
1 Wenn mit Standard-Kabelverschraubungen ausgerüstet
2 Zusätzliche Antennenverlängerungen von Ш1,5 Ч 4,1¨ Länge sind verfügbar. Bringen Sie nicht mehr als 5 Antennenverlängerungen an.
