4.4.4 Fieldbus-Netzwerke
FOUNDATION Fieldbus™-Netzwerk (nicht-Ex)

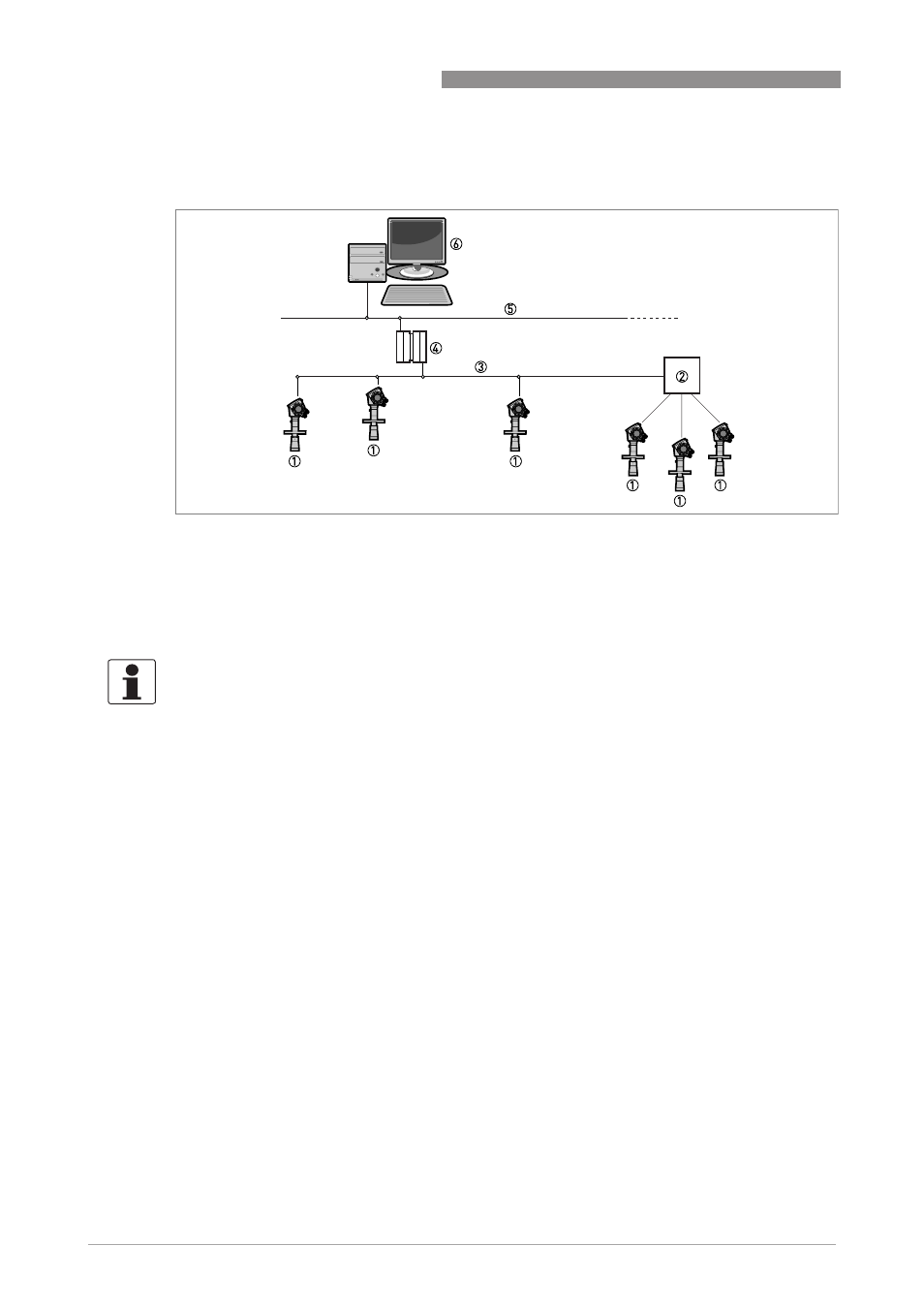

Abbildung 4-6: FOUNDATION Fieldbus™-Netzwerk (nicht-Ex)
1 Feldgerät
2 Verteilerdose
3 H1-Netzwerk
4 H1/HSE-Messumformer
5 High Speed Ethernet (HSE)
6 Bediengerät
INFORMATION!
Für die Versorgung von Geräten mit dem optionalen FOUNDATION
™ Fieldbus-Ausgang (4-
Leiter-Gerät mit lokalem HART ® -Anschluss) ist eine separate Energieversorgung erforderlich.
Die FF FF FF FF-Klemme wird an ein Fieldbus Power Hub Stromversorgungssystem angeschlossen. Über
die 24 VDC 24 VDC 24 VDC 24 VDC-Klemme wird das Gerät gespeist. Die Energieversorgung ist in der Abbildung nicht
dargestellt.
