Die folgende Abbildung zeigt, wie ein
Satellitentuner oder eine Set-Top-Box
angeschlossen wird.
Sie brauchen nicht alle Kabel anzuschließen.
Wählen Sie die Audio- und Videokabel je
nach den Buchsen an den anzuschließenden
Komponenten aus.
Hinweise
• Wenn Sie optische Digitalkabel anschließen,
stecken Sie die Stecker gerade hinein, bis sie mit
einem Klicken einrasten.
• Biegen Sie optische Digitalkabel nicht und binden
Sie sie nicht zusammen.
Tipp
Alle digitalen Audiobuchsen unterstützen
Abtastfrequenzen von 32 kHz, 44,1 kHz, 48 kHz
und 96 kHz.

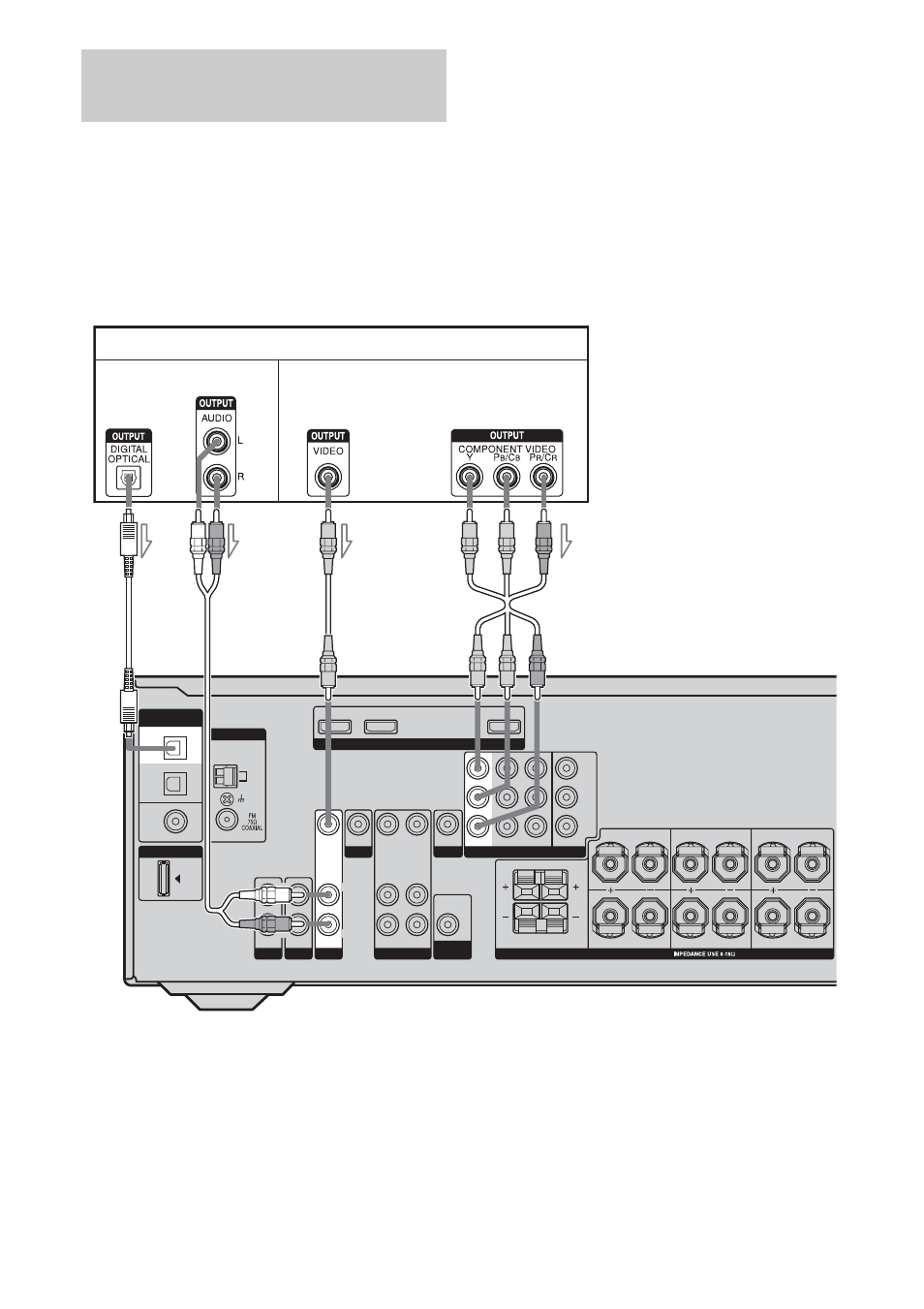

Anschließen eines
Satellitentuners/Set-Top-Box
DMPORT
ANTENNA
AM
HDMI
VIDEO 2/BD IN
TV
IN
SA-CD/CD
IN
DVD
VIDEO IN
VIDEO 1
AUDIO OUT
VIDEO OUT
VIDEO OUT
AUDIO IN
AUDIO OUT
VIDEO IN
L
R
L
R
SUB
WOOFER
MONITOR
SPEAKERS
FRONT B
FRONT A
L
L
R
R
SURROUND
L
R
CENTER
SURROUND BACK
SAT
AUDIO IN
VIDEO IN
L
R
SAT IN
COMPONENT VIDEO
DVD IN
VIDEO 1 IN
Y
P
B
/C
B
P
R
/C
R
MONITOR OUT
DIGITAL
(ASSIGNABLE)
OPTICAL
DVD
IN
COAXIAL
VIDEO 1
IN
SAT
IN
DVD IN
OUT
Satellitentuner/Set-Top-Box
A
B
C
D
A
Optisches Digitalkabel (nicht mitgeliefert)
B
Audiokabel (nicht mitgeliefert)
C
Videokabel (nicht mitgeliefert)
D
Komponentenvideokabel (nicht mitgeliefert)
Audiosignale
Videosignale
