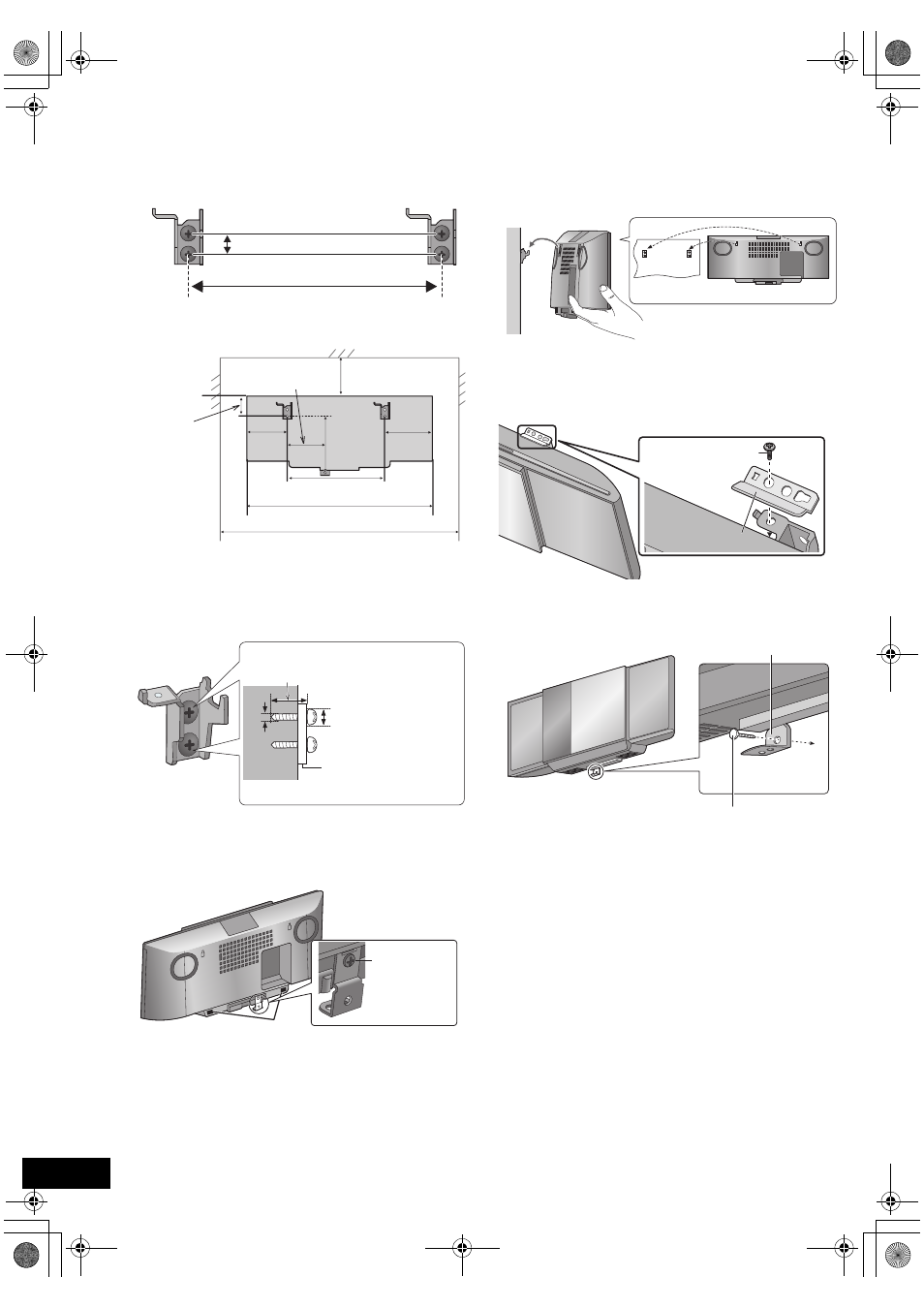

Misurare e segnare la posizione delle staffe per
il montaggio a muro (entrambi i lati).
≥ Per la posizione delle viti aiutarsi con le figure seguenti.
Posizione in cui installare le staffe per il montaggio a
muro
Spazio necessario
3
Installare la staffa sul muro utilizzando le 2 viti
F. (Entrambi i lati)
≥ Utilizzare una livella a bolla per assicurarsi che le viti siano allineate.
≥ Utilizzare una vite con una forza sufficiente a sostenere un peso di
almeno 33 kg.
4
Fissare il supporto di sicurezza D all'unità
tramite l'apposita vite B.
≥ Prima di procedere con l'installazione, attaccare i cuscinetti posteriori (in
dotazione) ad A.
≥ Coppia di serraggio delle viti: 50 N0cm - 70 N0cm.
5
Agganciare l'unità al muro.
Agganciare saldamente l'unità alle staffe per il
montaggio a muro.
≥ Collegare l'antenna FM/AM e il cavo di alimentazione CA all'unità prima
di agganciarla al muro. (> 22)
≥ Dopo aver agganciato l'unità, togliere con cautela la mano per
controllare che l'unità sia fissata saldamente al muro.
6
Fissare i supporti di sicurezza E sulle staffe
per il montaggio a muro tramite le apposite viti
C
(Entrambi i lati).
≥ Coppia di serraggio delle viti: 80 N0cm - 120 N0cm.
7
Avvitare la vite G del supporto di sicurezza per
fissare il supporto di sicurezza D al muro.
≥ Prima di avvitare, fare riferimento al passo 3 per i requisiti necessari.
229 mm
12,5 mm
300 mm
480 mm
48,5 mm
229 mm
680 mm
89 mm
118 mm
139 mm 133 mm
Almeno 30 mm
7,5 mm a 9,4 mm
4 mm
Staffa per il montaggio a muro

Vite supporto
di sicurezza
B
Muro
Supporto di sicurezza E
Vite supporto di
sicurezza C
Vite per il fissaggio del supporto di sicurezza G
Supporto di sicurezza D
Fissato al muro
