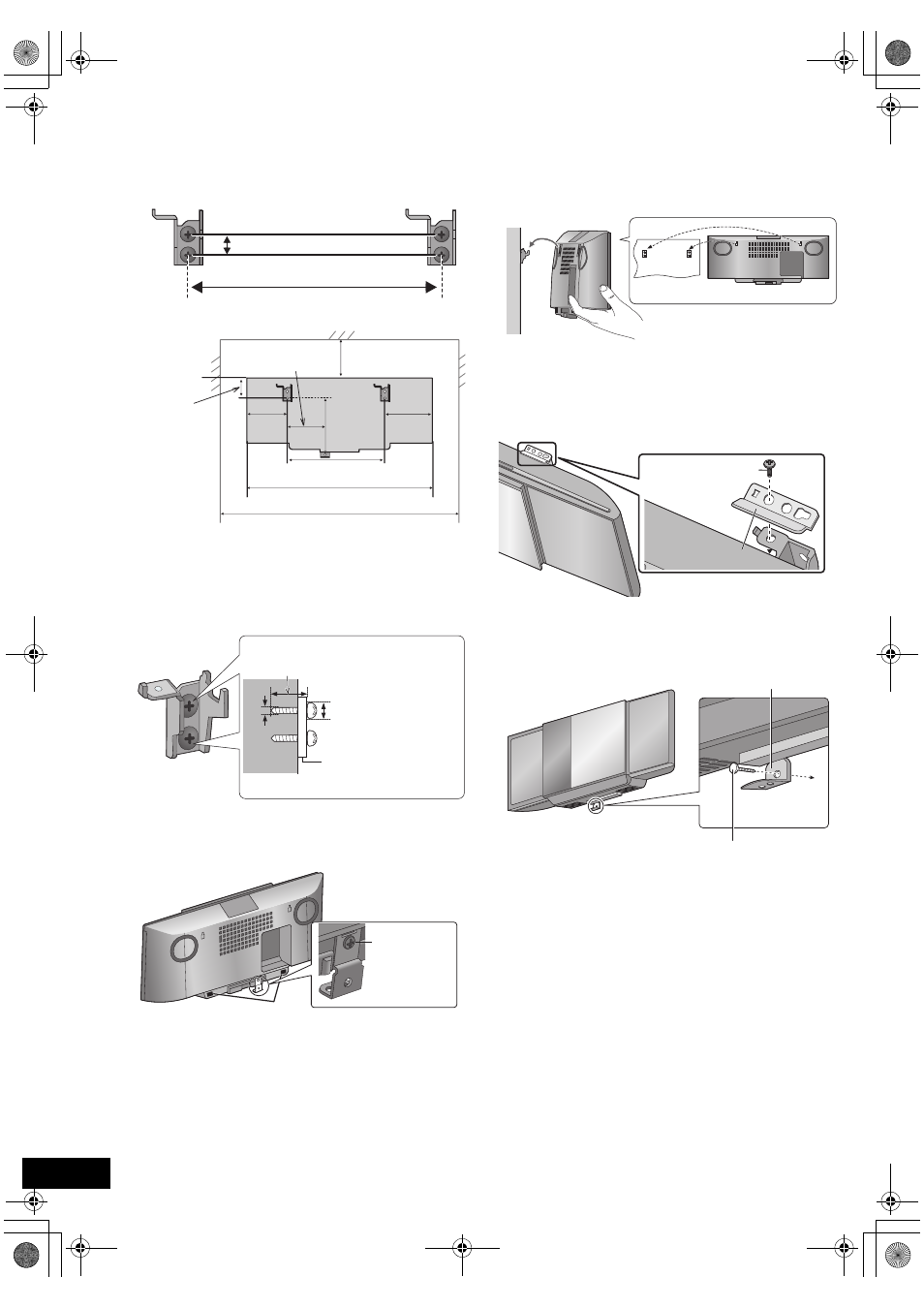

Mida y marque la posición de los soportes de
montaje en la pared (de ambos lados).
≥ Utilice las cifras a continuación para identificar las posiciones de
atornillamiento.
La posición para montar los soportes a la pared
Espacio requerido
3
Monte los soportes en la pared con 2
tornillos F. (ambos lados)
≥ Utilice un nivel de burbuja de aire para asegurar que ambos soportes se
encuentren nivelados.
≥ Utilice un tornillo que sea suficientemente fuerte para soportar el peso
de al menos 33 kg.
4
Asegure el soporte D a la unidad con el tornillo
de soporte de seguridad B.
≥ Antes de colocar, adhiera las almohadillas traseras (provistas) a A.
≥ Ajuste el tornillo a un par de apriete: 50 N0cm a 70 N0cm.
5
Cuelgue la unidad a la pared.
Asegure la unidad dentro de los soportes de montaje en
la pared.
≥ Conecte la antena FM/AM y el cable de suministro de energía CA a la
unidad antes de colgarla a la pared. (> 40)
≥ Luego de colgar la unidad, retire sus manos cuidadosamente para
confirmar que la unidad se encuentra asegurada a la pared.
6
Asegure los soportes de seguridad E a los
soportes de montaje en la pared con los
tornillos de soporte de seguridad C
(Ambos
lados).
≥ Ajuste el tornillo a un par de apriete: 80 N0cm a 120 N0cm.
7
Coloque el tornillo de soporte de seguridad G
para asegurar el soporte de seguridad D a la
pared.
≥ Consulte el paso 3 para conocer los requerimientos antes de atornillar.
229 mm
12,5 mm
300 mm
480 mm
48,5 mm
229 mm
680 mm
89 mm
118 mm
139 mm 133 mm
Al menos 30 mm
7,5 mm a 9,4 mm
4 mm
Soporte de montaje en la
pared

Tornillo de
soporte B
Pared
Soporte de seguridad E
Tornillo de soporte
de seguridad C
Tornillo de soporte de seguridad G
Soporte de seguridad D
asegurado a la
pared
