Mät upp och markera ut placeringen av
väggkonsolerna (båda sidorna).
≥ Använd nedanstående bilder för att identifiera skruvlägena.

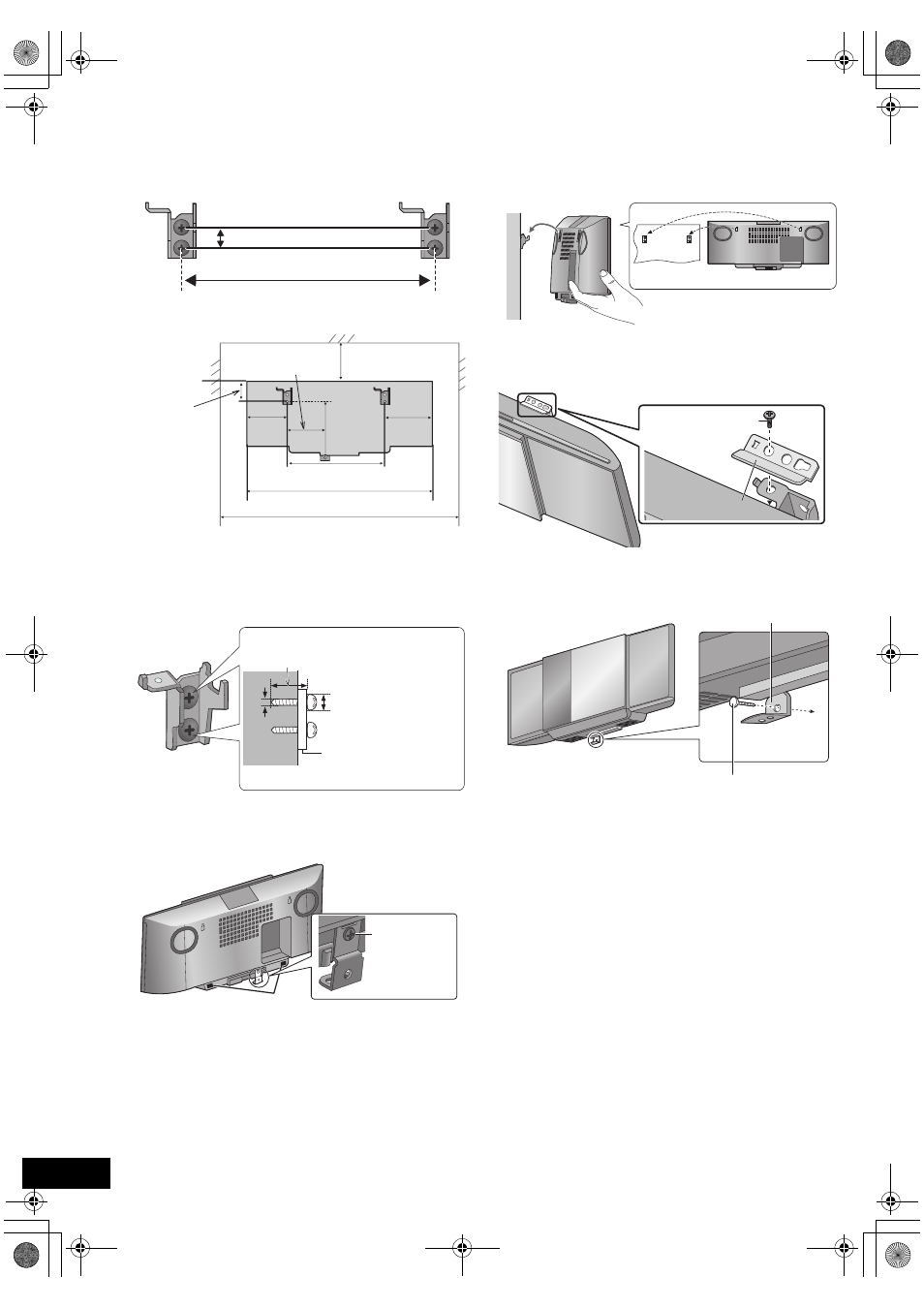

Läge för att fästa vägghållarna
Utrymme som krävs
3
Fäst väggkonsolerna på väggen med 2 skruvar
F. (Båda sidorna)
≥ Använd ett vattenpass för att säkerställa att båda väggkonsolerna är i
jämnhöjd.
≥ Använd en skruv som klarar av en vikt på åtminstone 33 kg.
4
Fäst säkerhetshållaren D på enheten med en
skruv B.
≥ Innan du ansluter, stoppa i de bakre knappsatserna (medföljer) i A.
≥ Skruvens vridmoment: 50 N0cm till 70 N0cm.
5
Häng stereon på väggen.
Haka fast stereon på väggkonsolerna.
≥ Anslut FM/AM-antennen och nätkabeln till stereon innan du hänger upp
den på väggen. (> 94)
≥ Efter att du har hängt upp stereon ska du försiktigt släppa den för att
vara säker på att den hänger ordentligt på väggen.
6
Fäst säkerhetshållarna E på väggkonsolerna
med avsedda skruvar C
(Båda sidor).
≥ Skruvens vridmoment: 80 N0cm till 120 N0cm.
7
Skruva i fästskruven för säkerhetshållaren G
för att fästa säkerhetshållaren D på väggen.
≥ Se steg 3 för villkor före iskruvning.
229 mm
12,5 mm
300 mm
480 mm
48,5 mm
229 mm
680 mm
89 mm
118 mm
139 mm 133 mm
Åtminstone 30 mm
7,5 mm till 9,4 mm
4 mm
Väggkonsol

Skruv för
säkerhetshåll
aren B
Vägg
Säkerhetshållare E
Skruv för
säkerhetshållaren C
Fästskruv för säkerhetshållare G
Säkerhetshållare D
Fäst på väggen
