33
RQT6913
DEUTSCH
33

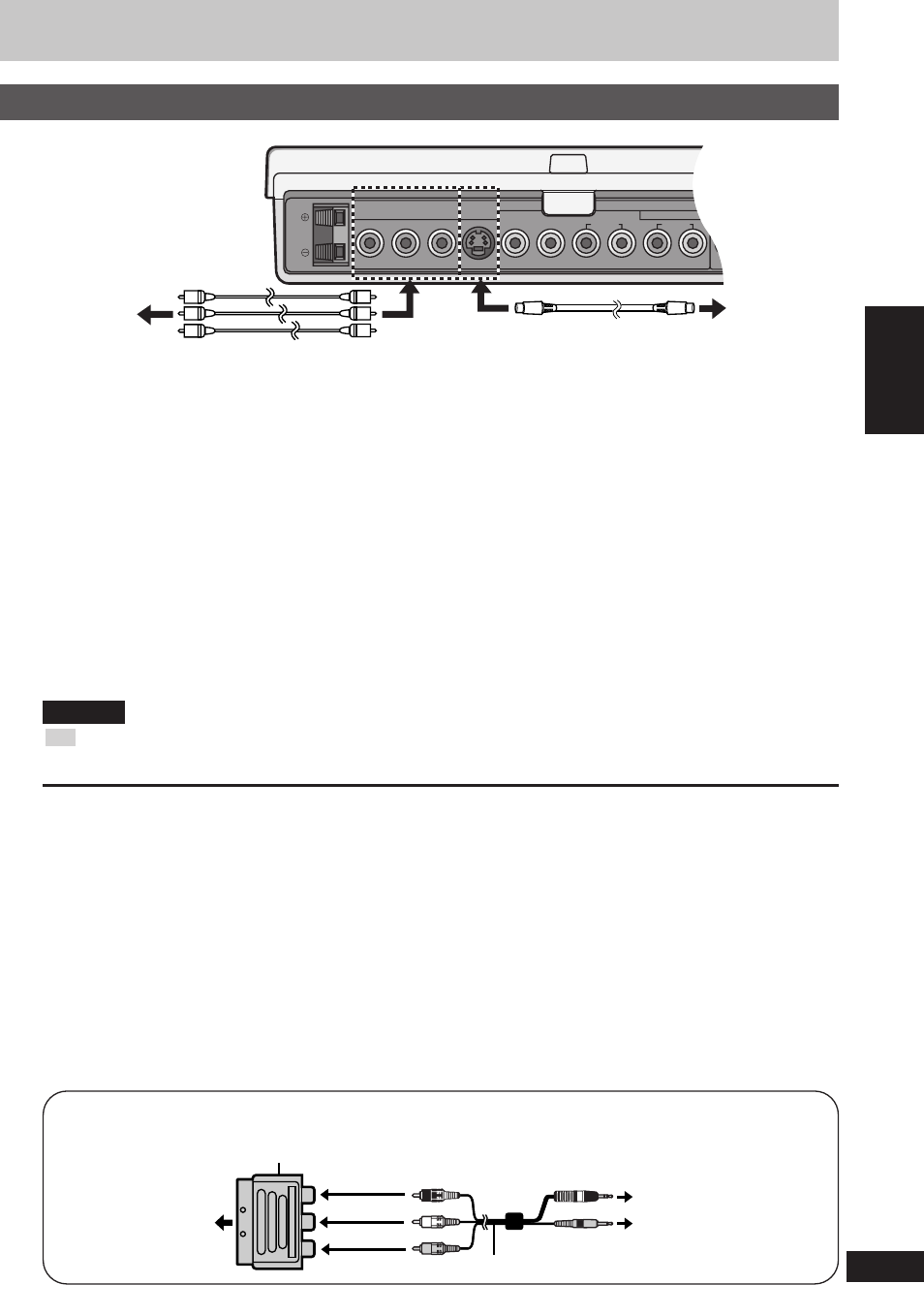

SPEAKER
COMPONENT VIDEO OUT S VIDEO
OUT (NTSC : 480P/480I , PAL : 5761)
Y P B P R
SUB
WOOFER CENTRE SORROUND
AUDIO OUT VIDEO
OUT
5.1ch
2ch (MIX)
FRONT
R L R L
R
4≠
COMPONENT
VIDEO IN-
Buchsen des
Fernsehgerätes
S VIDEO IN-
Buchse des
Fernsehgerätes
COMPONENT VIDEO OUT-Buchse
Diese Buchsen können entweder für den verknüpften
Modus oder für den progressiven Ausgang verwendet
werden und liefern ein schärferes Bild als die S VIDEO
OUT-Buchse. Der Anschluss mit diesen Buchsen gibt die
Farbunterschiedssignale (P
B
/P
R
) und das Luminanzsignal
(Y) getrennt aus, um eine hohe Farbwiedergabetreue zu
erzielen. Die Beschreibung der Component-Video-
Eingangsbuchsen hängt vom Fernsehgerät oder vom
Monitor ab (z. B. Y/P
B
/P
R
, Y/B-Y/R-Y, Y/C
B
/C
R
). Die
Buchsen an die gleiche Farbe anschließen.
S VIDEO OUT-Buchse
Die S-Video-Buchse erreicht ein
lebhafteres Bild als die VIDEO
OUT-Buchse, indem das
Farbsignal (C) und das
Luminanzsignal (Y) getrennt
werden. (Die tatsächliche erreichte
Bildqualität richtet sich nach dem
jeweils verwendeten
Fernsehgerät.)
Videokabel (separat erhältlich)
S-Video-Kabel (separat erhältlich)
Beim Anschluss sicherstellen, dass die Audiokabel an die entsprechenden Audio-Eingangsbuchsen
am Fernsehgerät angeschlossen werden.
Hinweis
Wenn der Anschluss über die Buchse COMPONENT VIDEO OUT durchgeführt wurde, erfolgt
kein Bildausgang.
Progressive Video-Wiedergabe
1. An die Component-Video-Eingangsbuchsen an einem 480P-kompatiblen Fernsehgerät
anschließen. (Das Video wird nicht richtig angezeigt, wenn es an ein inkompatibles Fernsehgerät
angeschlossen wird.)
2. Stellen Sie den Eintrag „Progressive Out“ des SETUP-Menüs auf „Enable“ ein (
➡ Seite 35).
3. Videoausgangsmodus auf „480P“ ändern (
➡ Seite 30).
≥ Alle Fernsehgeräte, die von Panasonic hergestellt wurden und die über 480P-Eingangs-
Anschlussklemmen verfügen, sind kompatibel. Wenden Sie sich an den Hersteller, wenn Sie ein
Fernsehgerät von einer anderen Marke verwenden.
≥ Wenn das Gerät über VIDEO OUT oder S VIDEO OUT an das Fernsehgerät angeschlossen ist,
erfolgt die Ausgabe ungeachtet der jeweils vorgenommenen Einstellungen im
Zwischenzeilenverfahren.
SD
Den RCAJ-Adapter (separat erhältlich) verwenden, wenn Ihr Fernsehgerät über eine 21-
polige SCART-Buchse verfügt.
RCAJ-Adapter (separat erhältlich)
Zur 21-poligen
SCART-Buchse
des Fernsehgerätes
rot
gelb
weiß
schwarz
gelb
Audio-/Videokabel (mitgeliefert)
Zu [AUDIO, OPT OUT]
Zu [VIDEO]
Multifunktions-
Anschluss
