Schritt, Hinweise zum netzkabel, Grundlegender anschluss des gerätes – Panasonic SABX500 Benutzerhandbuch
Seite 12: Rückwand, Anschlusskabel, Audio out (ausgang) (r) (l), Video out (ausgang) blu-ray disc/dvd-player, Video in (eingang), R) (l) audio out (ausgang), Netzeingangsbuchse stecker ca. 6 mm
12
RQT9225
BI-WIRE
LF
HF
L
R
FRONT A
FRONT B
CENTER
SURROUND
SURROUND BACK
SPEAKERS
OUT
IN
IN
CD
DVD RECORDER
VCR
CABLE/SAT
GAME
AUDIO
SURROUND BACK SURROUND
FRONT
SUBWOOFER
OUT
IN
IN
IN
(DVD RECORDER)
(BD/DVD PLAYER)
(CABLE/SAT)
HDMI 1
HDMI 2
HDMI 3
FRONT A
FRONT B
CENTER
SURROUND
SURROUND BACK
S VIDEO
COMPONENT VIDEO
L
R
IN
IN
IN
IN
AC IN~
OUT
IN
IN
OUT
OUT
IN
IN
IN
IN
TV MONITOR
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT
GAME
DVD PLAYER
BD/
(BD/
DVD PLAYER)
(DVD RECORDER)
(CABLE/SAT)
1
2
3
DIGITAL IN
(DVD RECORDER) (BD/DVD PLAYER)
(TV)
(CD)
OPTICAL 1
OPTICAL 2
OPTICAL 3
COAXIAL
SUBWOOFER
Y
P
B
P
R
IN
OUT
OUT
IN
IN
IN
IN
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT GAME
DVD PLAYER
BD/
(6-16
Ω EACH SPEAKER)
A OR B / BI-WIRE (4-16
Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER)
OUT
CENTER
IN
IN
FM ANT
AM ANT
OPTION V 1
LOOP
EXT
DC OUT 5V
500mA MAX
75
Ω
R
L
R
R
L
L
LOOP ANT
GND
VIDEO
TV
BD/DVD PLAYER / ANALOG 8CH IN
AV

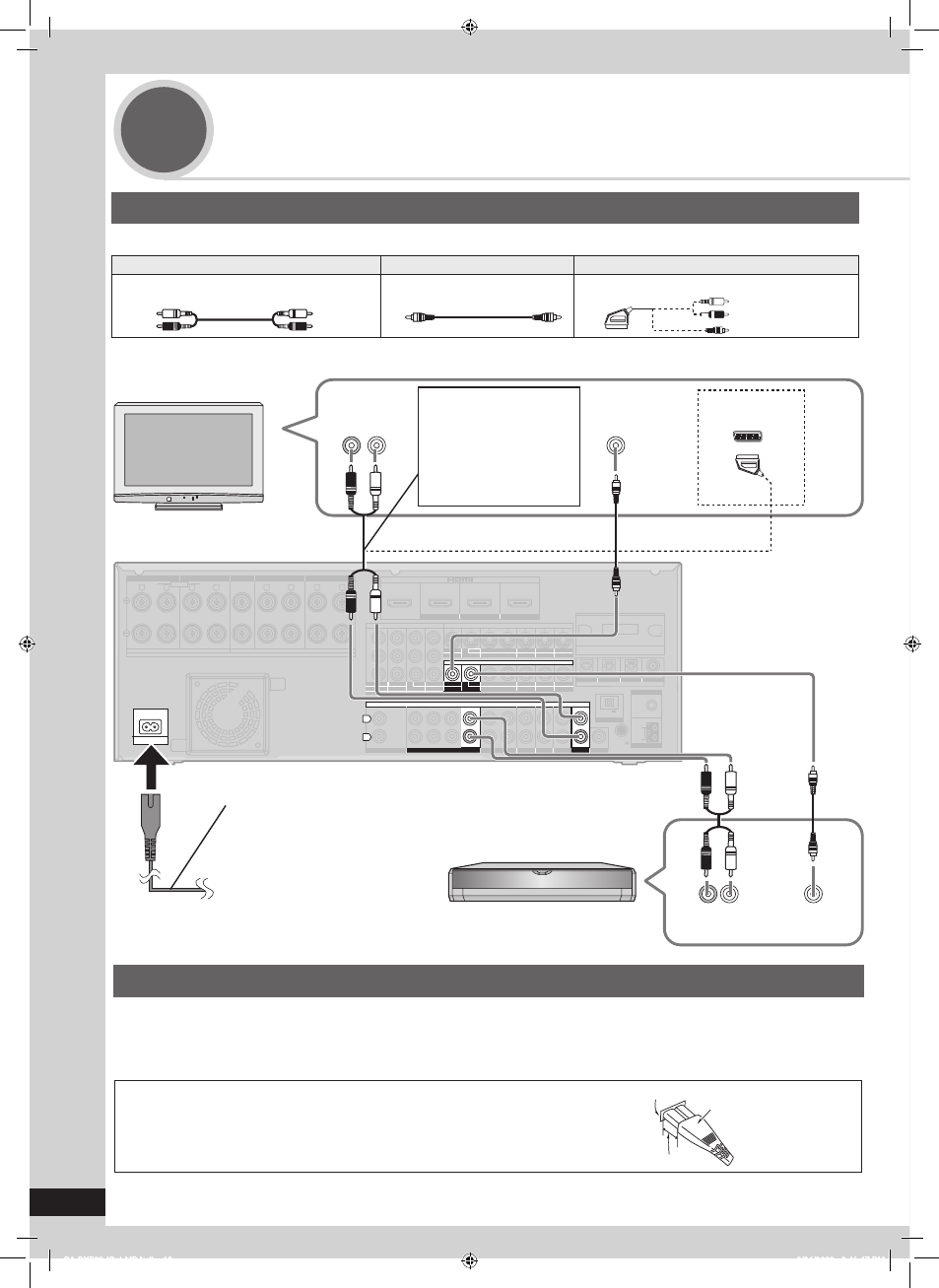

Anschluss eines Fernsehgerätes
und Blu-Ray Disc/DVD Players
Hinweise zum Netzkabel
Schritt
3
Anschließen des Steckers
Selbst wenn der Stecker einwandfrei eingesteckt ist, kann es je nach
Ausführung des Netzeingangs vorkommen, dass das Vorderteil des
Steckers aus der Buchse hervorsteht, wie in der Abbildung gezeigt.
Dies stellt jedoch kein Problem für den Betrieb des Gerätes dar.
Netzeingangsbuchse
Stecker
ca. 6 mm
Schließen Sie das Netzkabel erst an, nachdem alle übrigen Kabel und Leitungen angeschlossen worden sind.
Das mitgelieferte Netzkabel ist nur für den Gebrauch dieses Gerätes vorgesehen. Verwenden Sie es nicht mit anderen Geräten.
Verwenden Sie auf keinen Fall das Netzkabel eines anderen Geräts zum Anschließen dieses Geräts an eine Netzsteckdose.
Die Einstellungen des Gerätes bleiben auch nach dem Abziehen des Netzkabels von der Netzsteckdose wirksam.
•
•
•
•
Anschlusskabel
Audiokabel
Videokabel
Video- und Audiokabel
Stereo-Cinchkabel (nicht im Lieferumfang
enthalten)
VIDEO Anschlusskabel (nicht
im Lieferumfang enthalten)
21-poliges Scartkabel (nicht im Lieferumfang
enthalten)
Wenn Sie HDMI Anschlüsse herstellen, ist dieser Anschluss nicht notwendig.
•
Grundlegender Anschluss des Gerätes
Audio out
(Ausgang)
(R) (L)
Zum Anschluss von
Geräten mit 21-poliger
SCART-Buchse.
(R) (L)
Audio out
(Ausgang)
VIDEO OUT
(Ausgang)
Blu-Ray Disc/DVD-Player
Netzkabel (mitgeliefert)
Wandsteckdose
(Wechselstrom 220 V bis 240 V, 50 Hz)
TV
Weiß (L)
Rot (R)
Sie benötigen ein Stereo-
Cinchkabel, damit Sie Fernsehen mit
Surroundklang genießen können.
Wenn Sie Fernsehprogramme mit
einer digitalen Tonausgabe
genießen möchten, müssen Sie
die Anschlussvariante
(wie auf
Seite 16 beschrieben) herstellen.
Rückwand
VIDEO IN
(Eingang)
