Anschlüsse
Grundlegende Anschlüsse
SURROUND
SURROUND BACK
OUT
IN
IN
CD
BD/DVD PLAYER / ANALOG 8CH IN
DVD RECORDER
VCR
CABLE/SAT
GAME
TV
AUDIO
SURROUND BACK SURROUND
FRONT
SUBWOOFER
OUT
IN
IN
IN
(DVD RECORDER)
(BD/DVD PLAYER)
(CABLE/SAT)
HDMI 1
HDMI 2
HDMI 3
SURROUND
SURROUND BACK
S VIDEO
COMPONENT VIDEO
L
R
IN
IN
IN
IN
OUT
IN
IN
OUT
IN
IN
IN
IN
TV MONITOR
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT
GAME
DVD PLAYER
BD/
(BD/
DVD PLAYER)
(DVD RECORDER)
(CABLE/SAT)
1
2
3
(DVD RECORDER) (BD/DVD PLAYER)
(TV)
(CD)
OPTICAL 1
OPTICAL 2
OPTICAL 3
COAXIAL
SUBWOOFER
Y
P
B
P
R
IN
OUT
OUT
IN
IN
IN
IN
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT GAME
DVD PLAYER
BD/
(6-16
Ω EACH SPEAKER)
OUT
CENTER
IN
IN
FM ANT
AM ANT
OPTION V 1
LOOP
EXT
DC OUT 5V
500mA MAX
75
Ω
R
R
L
L
LOOP ANT
GND
VIDEO
OUT
DIGITAL IN
1
2
VIDEO IN
(Eingang)
DVD-Recorder
Blu-Ray Disc/
DVD Player
Kabelbox oder
Satellitenreceiver
Videorecorder
Anschluss eines Kombigerätes DVD/Videorecorders
(Wenn der DVD Recorder mit DVD/VHS Buchsen ausgestattet ist, müssen Sie folgende Anschlüsse herstellen.)
Stellen Sie einen Anschluss an die DVD Ausgangsbuchse her, wie oben beschrieben.
Stellen Sie einen Anschluss an die DVD/VHS Ausgangsbuchse her, wie oben beschrieben.
Wenn Sie HDMI Anschlüsse herstellen (➔ Seiten 13 und 17), ist diese Verbindung nicht notwendig.
Das Video-Eingangssignal kann nur über eine Ausgangsbuchse desselben Typs ausgegeben werden.
Sie können, entsprechend der Ausführung des anzuschließenden Gerätes, die Einstellungen an der digitalen Eingangsbuchse ändern (➔ Seite 39).
•
•
•
Rückwand
Game

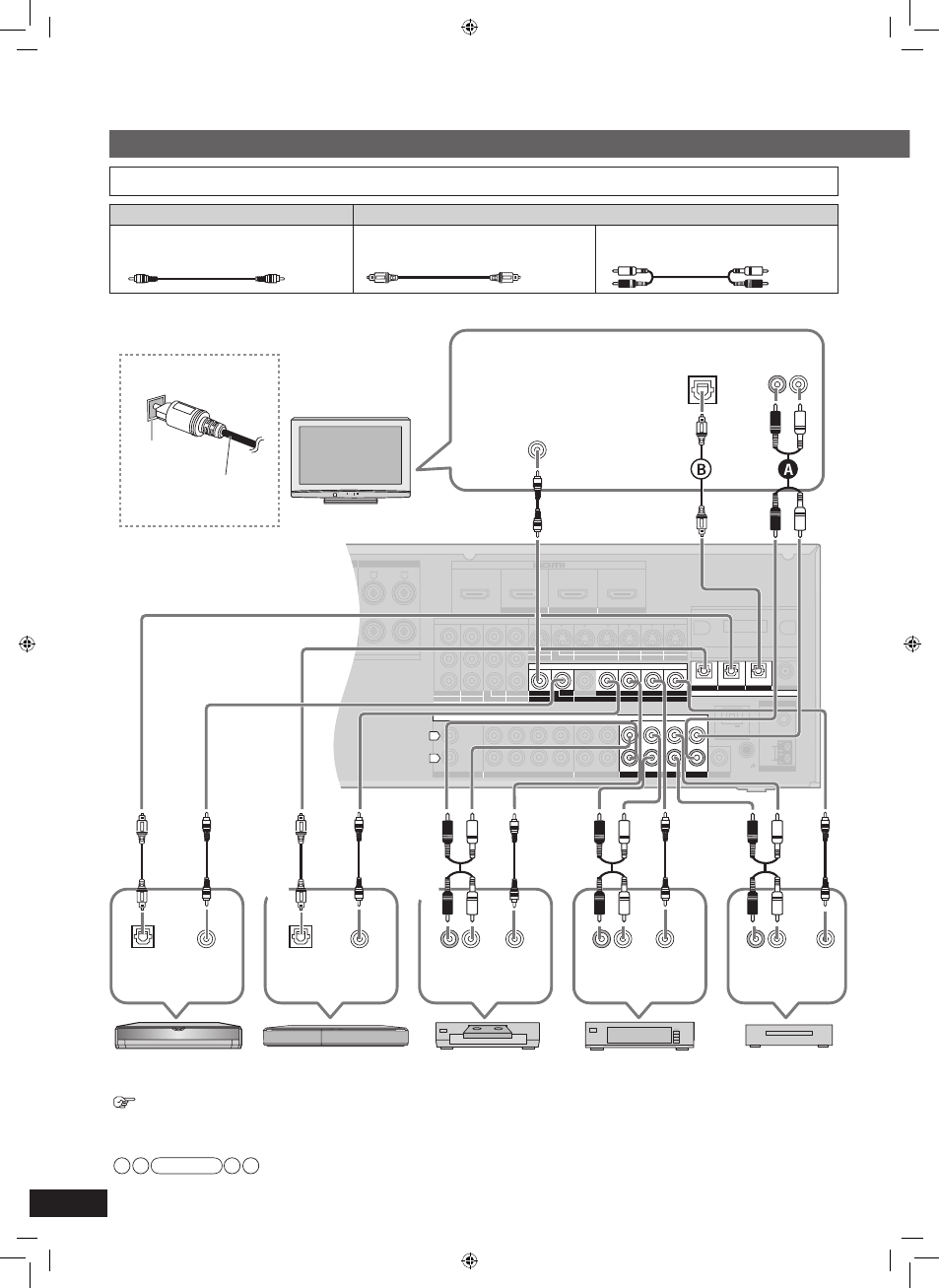

Anschließen von Kabeln an die Video- und Audiobuchsen (Geräteanschluss ohne HDMI Buchse)
Anschluss des
optischen Kabels
Beachten Sie
die Form und
stecken Sie den
Stecker korrekt
in die Buchse.
Nicht
knicken!
TV
Digitaler
Audioausgang
(optisch)
Digitaler
Audioausgang
(optisch)
(R) (L)
Audio out
(Ausgang)
(R) (L)
Audio out
(Ausgang)
(R) (L)
Audio out
(Ausgang)
VIDEO
OUT
(Ausgang)
VIDEO
OUT
(Ausgang)
VIDEO
OUT
(Ausgang)
VIDEO
OUT
(Ausgang)
VIDEO
OUT
(Ausgang)
Hinweis
Digitaler
Audioausgang
(optisch)
Audio out
(Ausgang)
(R) (L)
Videokabel
Audiokabel
Video Anschlusskabel
(nicht im Lieferumfang enthalten)
Optisches Kabel
(nicht im Lieferumfang enthalten)
Stereo Cinchkabel
(nicht im Lieferumfang enthalten)
Weiß (L)
Rot (R)
Um in den Fernsehgenuss mit Surround Sound zu kommen, schließen
Sie entweder per oder an, gemäß der Ausführung Ihres Gerätes.
Verwenden Sie bitte nur HDMI Kabel mit dem
HDMI Logo (siehe Cover).
•
