Anschluss an die serial-buchsen, Anschlüsse – Panasonic TH42PR10E Benutzerhandbuch
Seite 10

10
6
7
8
9
1
3
4
5
2
SERIAL
Kommunikationsparameter
Bei ausgeschaltetem Gerät reagiert dieses Display nur auf den
Befehl “Gerät einschalten” (PON).
Befehl
Signalpegel
kompatibel mit RS-232C
Synchronisation
Asynchron
Baud-Übertragungsrate
9600 bps
Parität
keine
Zeichenlänge
8 Bit
Stoppbit
1 Bit
Flussregelung
-
RS-232C-Adapterkabel
D-Sub-Buchse, 9polig
Einzelheiten
2
R X D
3
T X D
5
GND (Masse)
4 • 6
Nicht verwendet
7
8
kurzgeschlossen
1 • 9
NC
Befehl
Parameter
Steuerung
PON
keine
Einschalten
POF
keine
Ausschalten
AVL
**
Lautstärke 00 - 63
AMT
0
Automatische Tonabschaltung AUS
1
Automatische Tonabschaltung EIN
IMS
keine
SL1
SL2
SL3
PC1
SL1A
SL1B
SL2A
SL2B
Eingangswahl (Umschaltung)
Steckplatz 1-Eingang
Steckplatz 2-Eingang
Steckplatz 3-Eingang
PC-Eingang
Steckplatz 1-Eingang (INPUT1A)
Steckplatz 1-Eingang (INPUT1B)
Steckplatz 2-Eingang (INPUT2A)
Steckplatz 2-Eingang (INPUT2B)
DAM
keine
NORM
ZOOM
FULL
JUST
SELF
Bildschirmbetriebsart (Umschaltung)
4 : 3
Zoom
16 : 9
Aspekt
Panasonic Auto

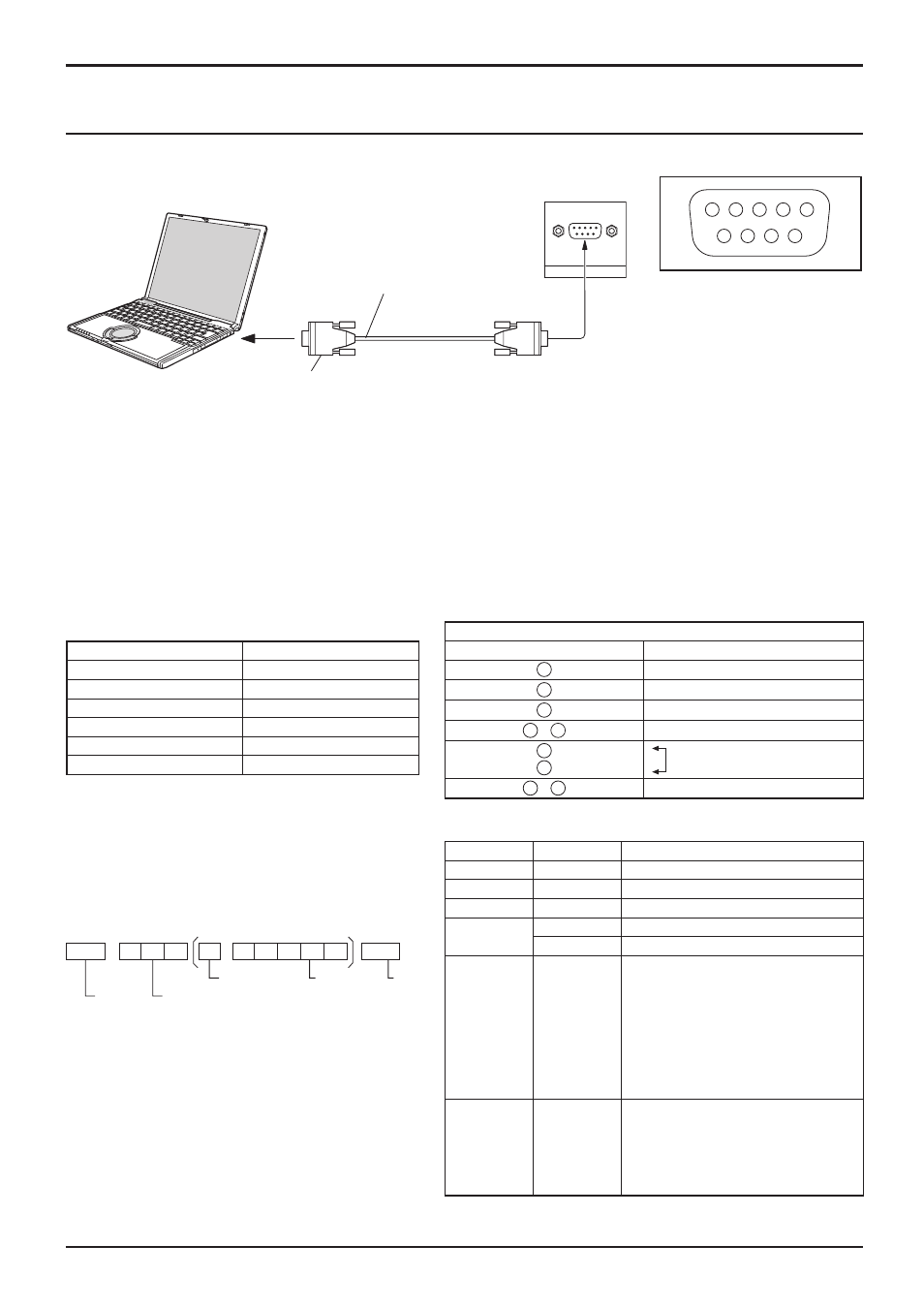

Anschluss an die SERIAL-Buchsen
Für die Steuerung des Plasmadisplays mit einem Computer wird die SERIAL-Buchse verwendet.
Anschlüsse
Computer
RS-232C Gerades Kabel
D-Sub, 9polig
Hinweise:
• Zum Anschluss eines Computers an das Plasmadisplay ein RS-232C-Kabel verwenden.
• Der gezeigte Computer wird nur als Beispiel verwendet.
• Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen.
Die SERIAL-Buchse entspricht der Schnittstelle RS-232C, es ist deshalb möglich das Plasmadisplay mit einem
angeschlossenen Computer zu steuern.
Im Computer muss dazu eine Software für das Senden und Empfangen von Steuerbefehlen installiert sein, die die
nachstehenden Bedingungen erfüllen. Die Software kann mit einem Anwendungsprogramm für eine Programmiersprache
zusammengestellt werden. Für Einzelheiten wird auf die Anleitungen der Computeranwendungsprogramms
verwiesen.
Grundformat der Steuerbefehle
Die Übertragung eines Steuersignals vom Computer
beginnt mit einem STX-Signal, gefolgt vom Befehl,
den Parametern und wird mit einem ETX-Signal
abgeschlossen. Falls keine Parameter vorhanden sind,
braucht kein Parametersignal gesendet zu werden.
Hinweise:
• Bei Übertragung mehrerer Befehle müssen Sie
zuerst auf eine Reaktion dieses Gerätes auf den
ersten Befehl warten, bevor der nächste Befehl
übertragen wird.
• Bei Übertragung eines unzulässigen Befehls erhält
der Computer die Fehlermitteilung “ER401”.
• Die Parameter SL1A, SL1B, SL2A und SL2B des
Befehls IMS stehen nur bei Installation einer Dual-
Eingangs-Anschlussplatte zur Verfügung.
Beginn
(02h)
3-Zeichen-befehl
(3 Bytes)
Doppelpunkt Parameter
(1 - 5 Bytes)
Ende
(03h)
STX
C1 C2 C3
P1 P2 P3 P4
:
P5
ETX
Stiftanordnung für die
SERIAL-Buchse
