Anschlüsse – Panasonic TH42PR10E Benutzerhandbuch
Seite 8
1
2
SERIAL
PC IN
AUDIO
SLOT1
SLOT2
SLOT3
1
2
8

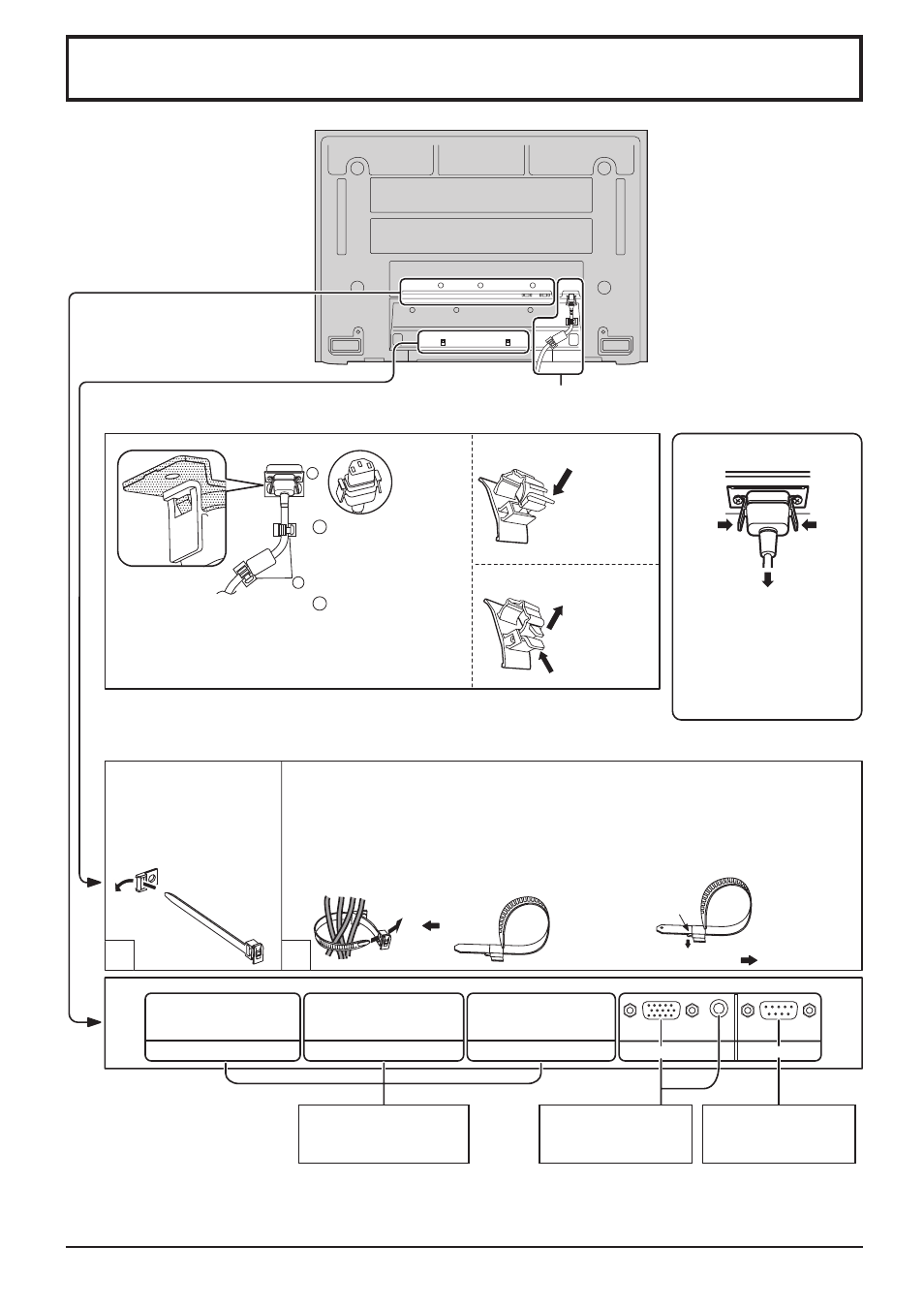

Anschlüsse
Von EXIT-Monitor-
Buchse an Computer
(siehe Seite 9)
Von SERIAL-Buchse
an Computer (siehe
Seite 10)
Steckplätze für optionale
Terminal-Boards
(abgedeckt)
– Kabelbänder Lockere Kabel mit den Bändern zusammenbinden.
Das Kabel-Halteband
wie in der Abbildung
gezeigt durch die
Klemme stecken.
Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband um die Kabel
legen und das angespitzte Ende wie in der Abbildung gezeigt durch den Halter schieben.
Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für das
Netzkabel) ausreichend Durchhang vorhanden sein; abschließend alle
Kabel mit der mitgelieferten Kabelklemme zusammenbinden.
Festziehen:
Lösen:
Ziehen
Ziehen
Knopf gedrückthalten
Anschluss des Netzkabels (siehe Seite 11)
– Befestigung des Netzkabels
Hinweis:
Achten Sie darauf, das Netzkabel
sowohl auf der linken als auch auf
der rechten Seite zu sichern.
Drücken, bis
der Haken
einklickt.
2. Abziehen.
Abtrennen des Netzkabels
Trennen Sie das Netzkabel durch
Drücken der zwei Knöpfe ab.
Schließen
Öffnen
1
Schließen Sie das
Netzkabel an die
Displayeinheit an.
Führen Sie das Netzkabel
ein, bis es einrastet.
2
Sichern Sie das
Netzkabel mit der
am Gerät befestigten
Kabelklemme.
Hinweis:
Achten Sie beim Abtrennen
des Netzkabels unbedingt
darauf, stets zuerst den
Steckverbinder von der
Steckdose abzutrennen.
1. Den Knopf
gedrückt
halten.
