63

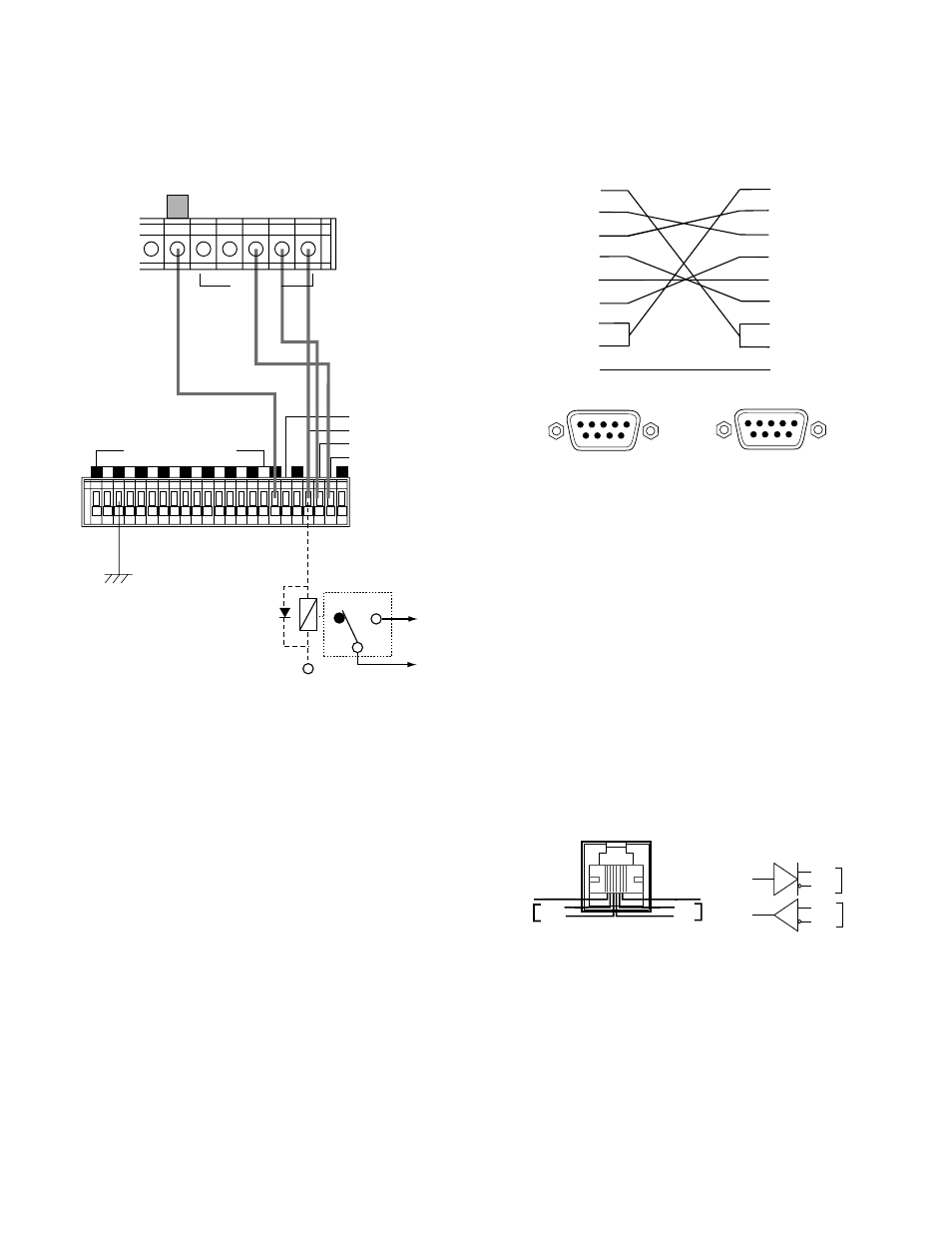

■ RS-232C Anschluß
Verwenden Sie ein RS-232C Kabel (nicht mitgeliefert), das
der folgenden Abbildung entspricht, um den RS-232C Port
mit einem Personal Computer oder dgl. zu verbinden. Die
Protokollwahl im COMMUNICATION SETUP-Menü muß auf
VTR gestellt sein.
■ PS-Datenanschluß
Verbinden Sie die DATA-Klemme an der Rückseite unter
Verwendung eines modularen Kabels (nicht enthalten) mit
einer Systemkomponente in der PS-Datenkette. Die
Protokollwahl in dem COMMUNICATION SETUP-Menü muß
auf PS
• DATA eingestellt sein. Befolgen Sie den Vorgang für
die Einstellung der Geräteadresse (Seite 64, 80) und den
Abschluß (Seite 64).
Für den Anschluß werden RS-485 Kabel und Stecker mit
Teilenummern der Panasonic WV-CA48 Serie empfohlen.
■ Anschluß an Alarmklemmen
Nachfolgend ist ein Anschlußbeispiel dargestellt.
IN: Steht für Alarmsignaleingang. Schließen Sie direkt
an einen Sensor oder indirekt an ein Gerät an, das
Sensorausgangsfähigkeit zum Recorder aufweist.
Der Recorder schaltet auf den Alarmaufnah-
memodus, wenn ein Alarmsignal (aktiv wenn
niedrig) eingeht.
RESET IN: Empfängt das Rückstellsignal (aktiv wenn
niedrig) von einem angeschlossenen Gerät.
RECOVER OUT: Liefert das Rückstellsignal, wenn
RESET IN empfangen wird, die [■ STOP]-Taste ge-
drückt wird oder die AUTO RESET-Zeit abgelaufen
ist.
OUT: Steht für einen aktiven Statusausgang, bis ein
Alarm zurückgestellt wird.
RECALL: Das Alarmprotokoll wird mit jedem
Einschalten des externen Schalters am Monitor
angezeigt.
GND: Erdung des Signals
8 7 6 5 4 3 2 1
REMOTE/ALARM IN
CONTROL IN
ALARM OUT
RECOVER OUT
RESET IN
G G G G G G G G G G G
+24V
NC NO
Zur Alarm-
Anzeige
Externes Gerät
Relais
NC: Normalerweise
geschlossen
NO: Normalerweise
geöffnet
ALARM
G RECALL OUT RECOVER OUT RESET IN IN
Digital-Festplatten-
Recorder WJ-HD100
9polige D-Sub-Buchse 9polige D-Sub-Buchse
1
2
3
4
5
6
7
8
Rahmen
1
2
3
4
5
6
7
8
Rahmen
Abschirmung
TB
TA RB
RA
RX TX
GND GND
DATA
TA
TB
RA
RB
TX
RX
