Panasonic TXL32GN23 - Handbuch (Seite 7)

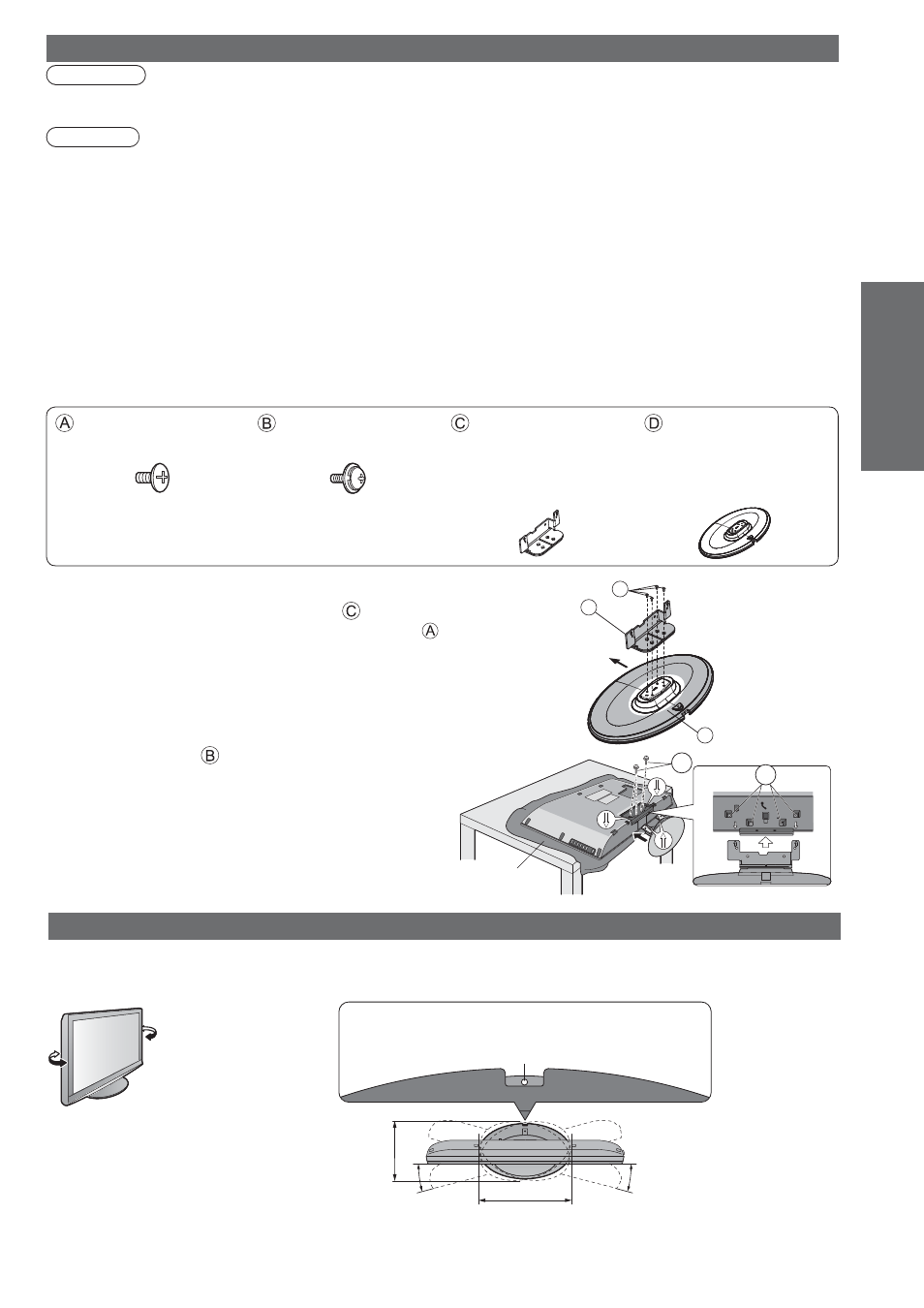

Mitgeliefertes Zubehör / Sonderzubehör
Ɣ
Kurzleitfaden
7
Befestigen des Sockels
Warnung
Den Sockel nicht zerlegen oder modi¿ zieren.
Anderenfalls kann das Gerät umkippen und beschädigt werden oder Verletzungen verursachen.
Ɣ
Vorsicht
Verwenden Sie den Sockel nicht mit irgendwelchen anderen Fernsehern oder Displays.
Anderenfalls kann das Gerät umkippen und beschädigt werden oder Verletzungen verursachen.
Ɣ
Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.
Bei Verwendung eines beschädigten Sockels besteht Verletzungsgefahr. Bitte wenden Sie sich ggf. unverzüglich
Ɣ
an Ihren Fachhändler.
Bitte verwenden Sie für die Montage nur die mitgelieferten Schrauben und vergewissern Sie sich, dass alle
Schrauben fest angezogen sind.
Falls die Schrauben beim Zusammenbau nicht ausreichend fest angezogen werden, ist der Sockel nicht stabil genug, um den
Ɣ
Fernseher zu tragen, so dass dieser umkippen und beschädigt werden kann, wodurch Verletzungen verursacht werden können.
Dafür sorgen, dass das Gerät nicht umgestoßen wird.
Falls der Fernseher einem starken Stoß ausgesetzt wird oder Kinder auf den Sockel klettern, während der
Ɣ
Fernseher daran befestigt ist, kann der Fernseher umstürzen und Verletzungen verursachen.
Das Anbringen und Abnehmen des Fernsehers muss von mindestens zwei Personen ausgeführt werden.
Falls diese Arbeiten nicht von mindestens zwei Personen ausgeführt werden, kann der Fernseher herunterfallen
Ɣ
und Verletzungen verursachen.
Schraube (4)
XSS4+16FNK
Ɣ
Schraube (4)
XYN4+F12FJK
Ɣ
Halter (1)
TUX0EA004
Ɣ
(TX-L32GN23)
TUX0E198
Ɣ
(TX-L37GN23)
Platte (1)
TBL0E0119
Ɣ
(TX-L32GN23)
TBL0E0120
Ɣ
(TX-L37GN23)
Zusammenbau des Sockels
Ŷ
Für eine sichere Befestigung des Halters zum
Grundgestell verwenden Sie vier Montageschrauben .
•
Achten Sie darauf, die Schrauben fest anzuziehen.
Befestigen des Fernsehers
Ŷ
Zur sicheren Befestigung nur die beigefügten
Montageschrauben
verwenden.
•
Achten Sie darauf, die Schrauben fest anzuziehen.
•
Führen Sie diese Arbeiten auf einer ebenen Fläche
aus.
A
C
D
Vorderseite
Einstellen des Bildschirms auf den gewünschten Winkel
Stellen Sie sicher, dass der Sockel nicht über den Rand der Unterlage hinausragt, auch wenn der Fernseher
Ɣ
innerhalb seines vollen Drehbereichs gedreht wird.
Halten Sie Ihre Hände sowie andere Gegenstände grundsätzlich aus dem vollen Drehbereich des Gerätes fern.
Ɣ
15°
a
b
15°
(Draufsicht)
TX-L32GN23
Ɣ
a: 358 mm / b: 230 mm
TX-L37GN23
Ɣ
a: 399 mm / b: 296 mm
Zentrieren Sie diese Markierung wie in der
Abbildung gezeigt, damit eine volle Drehung
in beiden Richtungen gewährleistet ist.
B
B
Schaumstoffmatte oder
eine dicke weiche Decke
