13
Anschlüsse

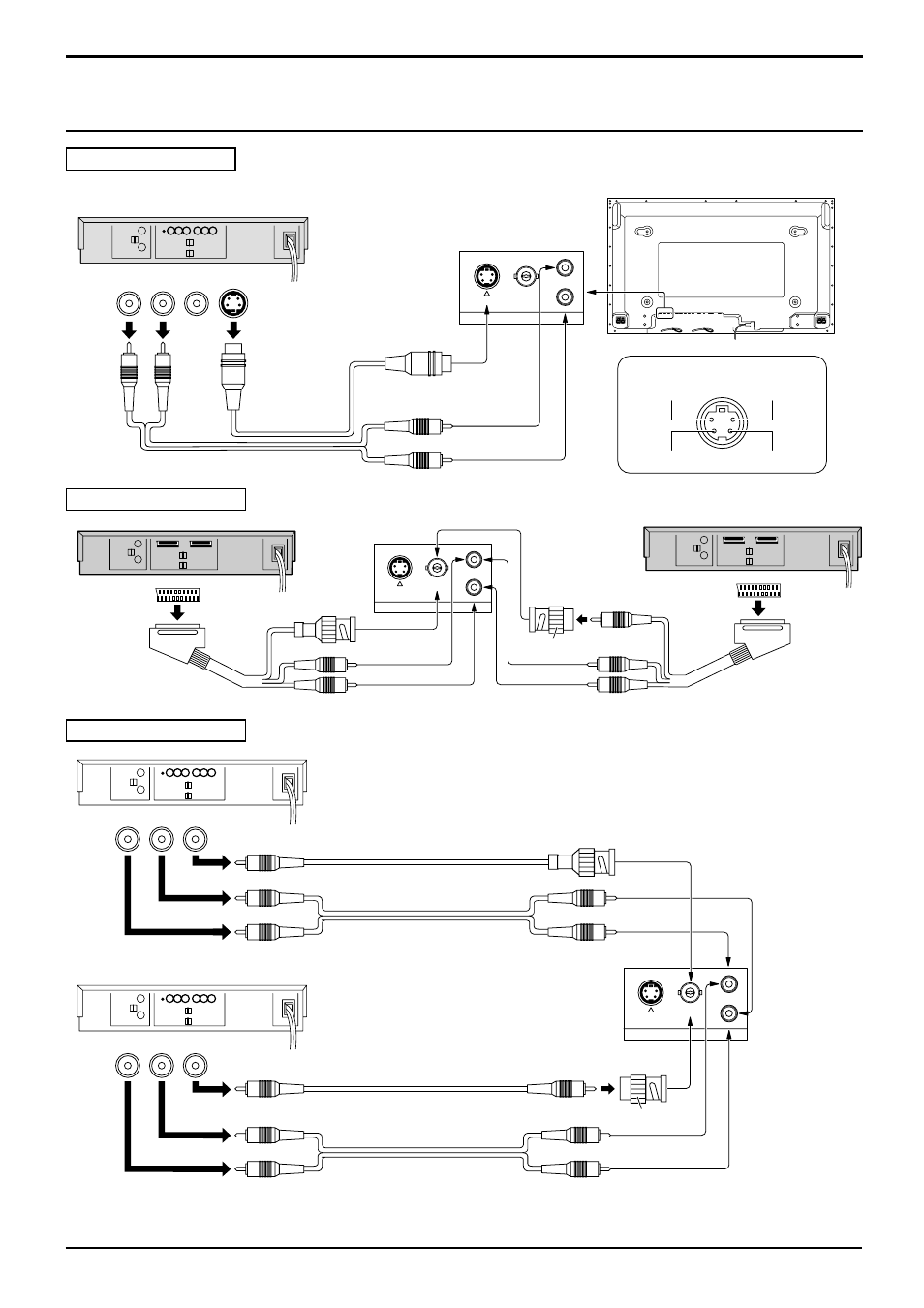

Anschlüsse an die AV-Eingangsbuchsen
Y/C-Signalanschluß
Beispiel: Beim Anschluß an einen S-Videorecorder:
(S-VIDEO-Videorecorder)
Audio
OUT
Video
OUT
S-Video
OUT
R
L
VIDEO
Videoeingang an
der S-VIDEO-Buchse
Audioeingang an den L/R-Buchsen
AUDIO
2 RCA-Audiokabel
S-VIDEO
VIDEO
L
R
AUDIO
AV IN
Luminanz Masse
Luminanz Eingang
Chrominanz Masse
Chrominanz Eingang
4polige Y/C-Videobuchse
(Videorecorder)
AV2
Videoeingang
an der
BNC-Buchse
Audioeingang an den L/R-Buchsen
(DVD/Satellitenempfänger)
AV1/TV
Videoeingang an
der BNC-Buchse
RCA-BNC- Adapter
Audioeingang an den L/R-Buchsen
S-VIDEO
VIDEO
L
R
AUDIO
AV IN
Hinweis:
Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
Videosignalanschluß
(Videorecorder)
Audio
OUT
Video
OUT
R
L
VIDEO
BNC-Videokabel
oder
Videoeingang an
der BNC-Buchse
Audioeingang an den L/R-Buchsen
AUDIO
2 RCA-Audiokabel
VIDEO
BNC-Videokabel
(VIDEO-Videorecorder)
Audio
OUT
Video
OUT
R
L
Videoeingang an
der BNC-Buchse
RCA-BNC- Adapter
S-VIDEO
VIDEO
L
R
AUDIO
AV IN
Audioeingang an den L/R-Buchsen
AUDIO
2 RCA-Audiokabel
Videosignalanschluß
