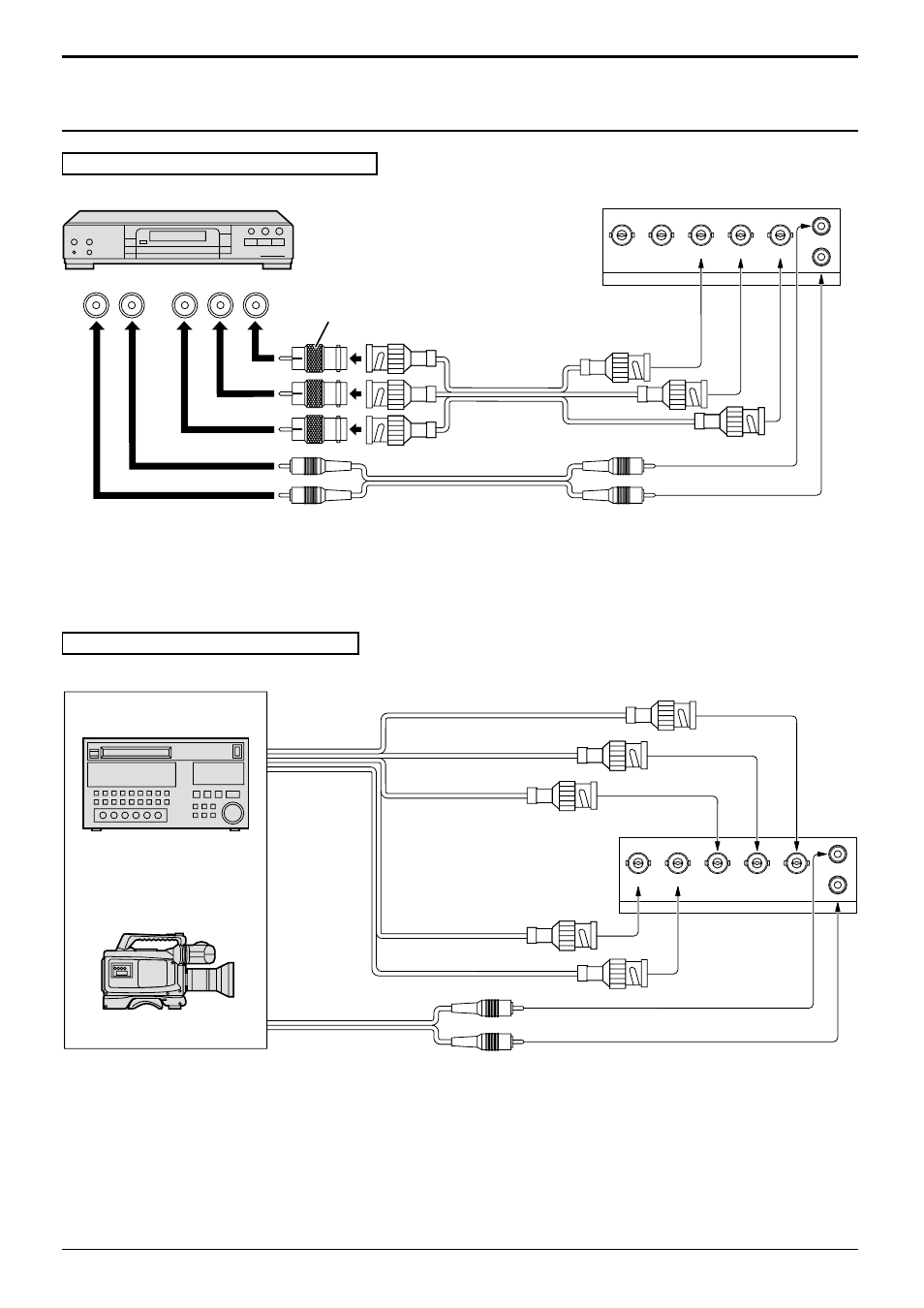

Anschlüsse an die COMPONENT/RGB-Eingangsbuchsen
RGB-Signalanschluß (R, G, B, HD, VD)
DVD-Spieler
Audio
OUT
R
L
DVD (Y,P
B
, P
R
) OUT
Y
P
B
P
R
Audioeingang an den L/R-Buchsen
Videoeingang an den
Buchsen Y, P
B
, P
R
AUDIO
2 RCA-Audiokabel
Y, P
B
, P
R
3 BNC-
Videokabel
BNC-RCA-Adapter
(nicht mitgeliefert)
VD
HD
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
L
R
COMPONENT/RGB IN
AUDIO
Hinweis:
(1) Ändern Sie die Einstellung “COMPONENT/RGB IN” im Menü “Installation auf “Y/PB/PR”. (Siehe Seite 30, 32)
(2) Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen.
Komponentensignalanschluß (Y, P
B
, P
R
)
Hinweis:
(1) Ändern Sie die Einstellung “COMPONENT/RGB IN” im Menü “Installation auf “RGB”. (Siehe Seite 30, 32)
(2) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
VD
HD
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
L
R
COMPONENT/RGB IN
RGB eingang an die Buchsen
R, G, B, HD, VD
Audioeingang an
den L/R-Buchsen
AUDIO
VD
HD
2 RCA-Audiokabel
5 RCA-
RGB-Kabel
Beispiel einer Eingangssignalquelle
HDTV-kompatibler
Videorecorder
oder
RGB Videokamera
AUDIO
Anschlüsse
