16
Anschlüsse

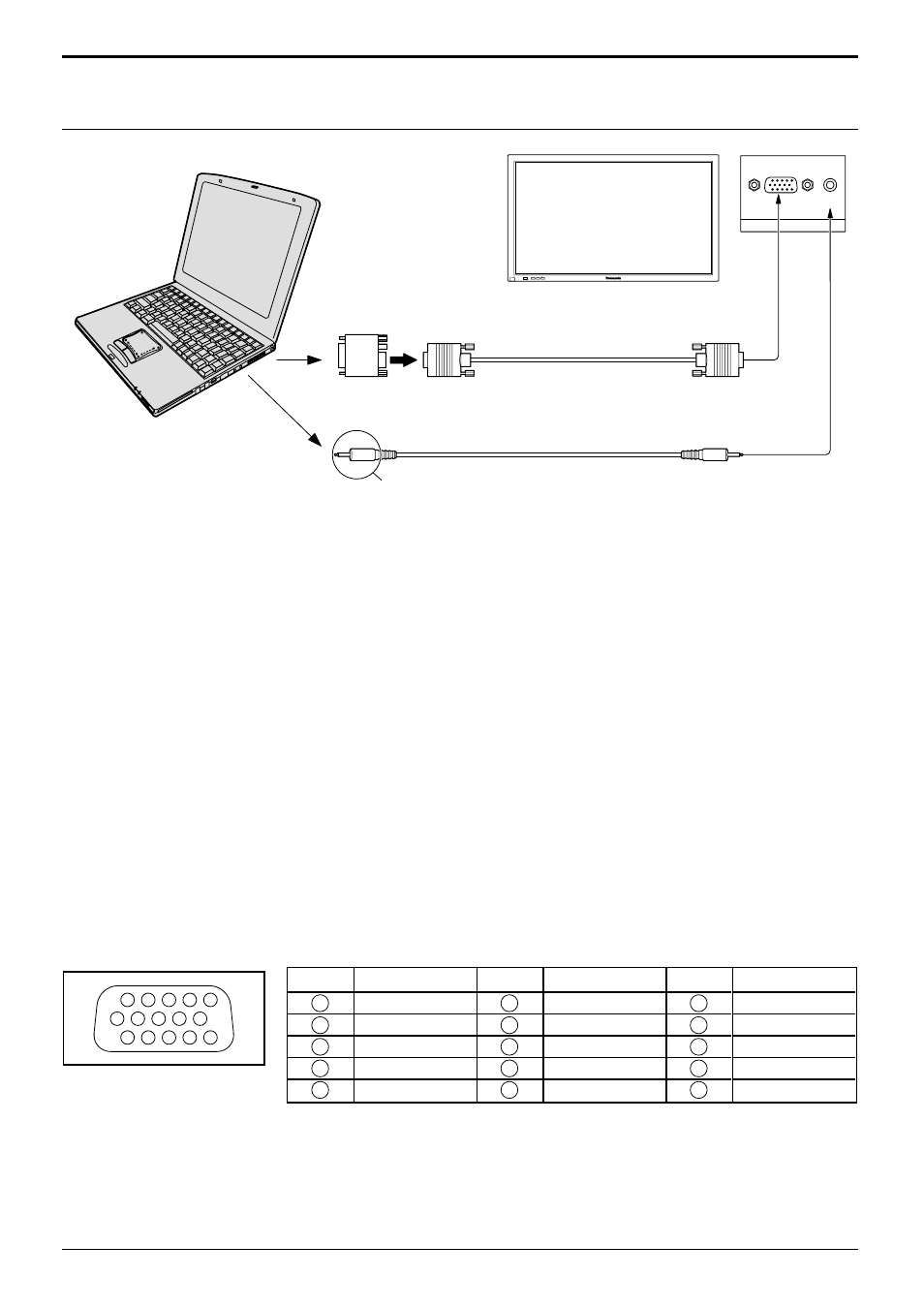

Anschluß eines PC an die PC IN-Buchse
Hinweis:
(1) Computersignale mit einer Horizontalabtastfrequenz von 15,5 bis 110 kHz und einer Vertikalabtastfrequenz von
48 bis 120 Hz lassen sich verwenden.
Vertikalabtastfrequenz von mehr als 65 Hz oder einer Horizontalabtastfrequenz von mehr als 40 kHz und einer
Vertikalabtastfrequenz von weniger als 55 Hz können nicht wiedergegeben werden.)
(2) Die Anzeigeauflösung beträgt maximal 640
×
480 Punkte mit einem Bildseitenverhältnis von 4:3 und 852
×
480
Punkte mit dem Bildseitenverhältnis “16:9”. Falls die Anzeigeauflösung diese Maxima übersteigt, können feine
Details nicht mit ausreichender Klarheit wiedergegeben werden.
(3) Die PC-Eingangsbuchsen sind DDC1/2B-kompatibel. Falls der anzuschließende Computer nicht mit DDC1/2B
kompatibel ist, muß der Computer beim Anschließen entsprechend eingestellt werden.
(4) Es gibt auch Computer, die sich nicht am Plasmadisplay anschließen lassen.
(5) Für den Anschluß eines PC-Kabels (D-Sub, 15polig) von einem Macintosh-Computer ist ein Adapter notwendig.
(6) Für den Anschluß eines DOS/V-kompatiblen Computers mit einer 15poligen D-Sub-Buchse ist kein Adapter
notwendig.
(7) Der in der Abbildung gezeigte Computer dient nur zur Erklärung.
(8) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
(9) Stellen Sie die Horizontal- und Vertikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des
vorgeschriebenen Frequenzbereichs liegen.
Am 15poligen D-Sub-Stecker anliegende Signale
Klemmenbelegung des
PC-Eingangssteckers
Klemme
1
2
3
4
5
Klemme
6
7
8
9
10
Klemme
11
12
13
14
15
Signal
R
G
B
GND (masse)
GND (masse)
Signal
GND (masse)
GND (masse)
GND (masse)
NC (nicht verwendet)
GND (masse)
Signal
GND (Masse)
SDA
HD/SYNC
VD
SCL
1
6 7 8
3
9
4 5
10
15 14 13 12 11
2
AUDIO
PC IN
Computer
Adapterstecker (falls notwendig)
Audio
RGB
D-Sub, 15polig
3 mm-Stereostecker
PC-Kabel
Ein für die Audioausgangsbuchse des
Computer passendes Kabel verwenden.
