Erste Schritte
Aufstellung
16 -
D
EUTSCH

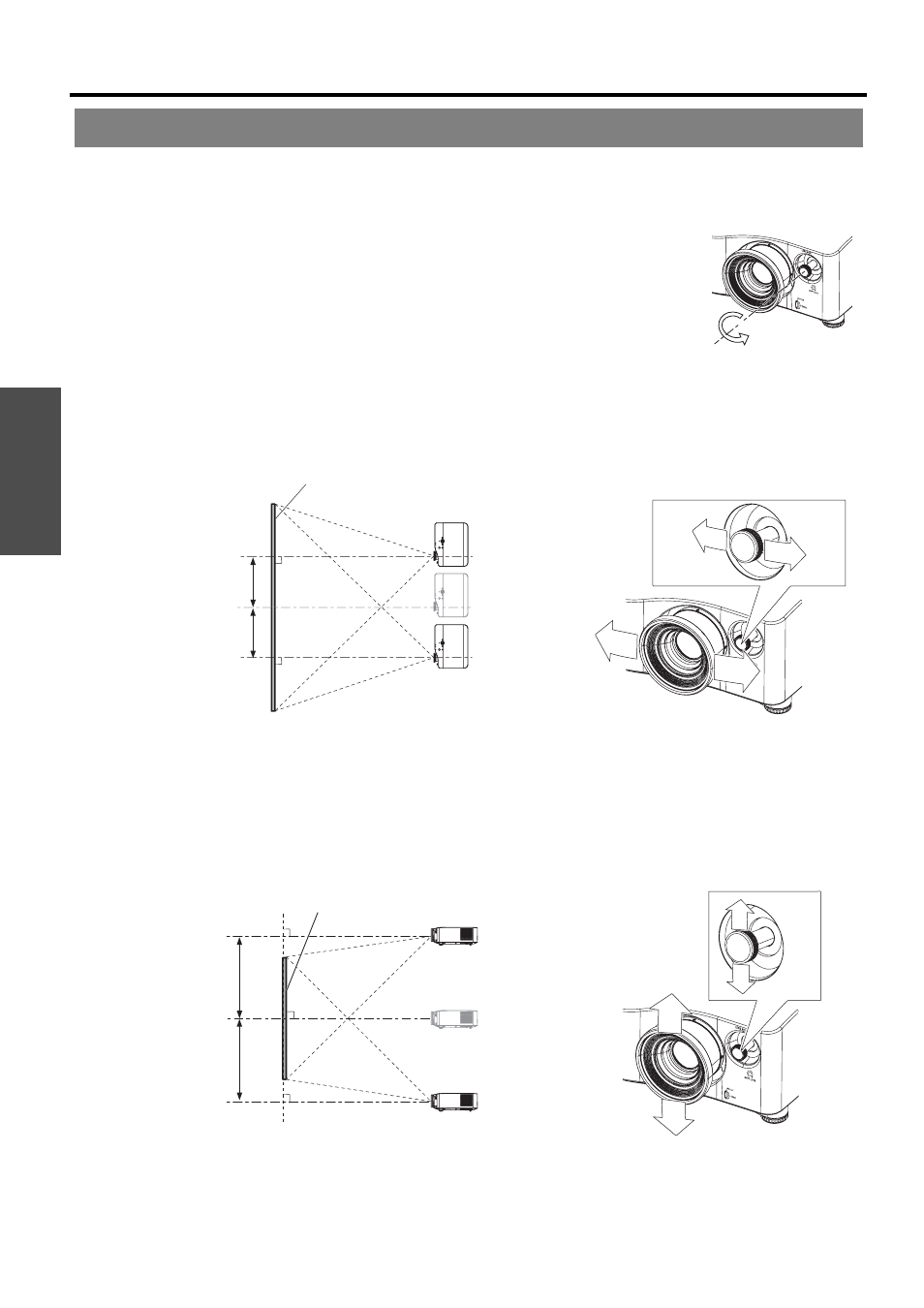

Wenn sich der Projektor nicht direkt vor der Mitte der Projektionsfläche befindet, können Sie die Position
des projizierten Bildes mit den Objektivverschiebungs-Wählern innerhalb des Verschiebungsbereichs des Objektivs
ändern.
J
Einstellung des Objektivverschiebungs-Hebels
1. Schrauben Sie den Schiebehebel gegen den Uhrzeigersinn locker.
2. Verschieben Sie den Schiebehebel, um die Position des projizierten Bildes anzupassen.
3. Schrauben Sie den Schiebehebel im Uhrzeigersinn fest.
Q
Horizontale Verschiebung
Das Objektiv kann sich bis zu 25% neben der Mitte der Projektionsfläche befinden. In diesem Fall wird
die Bildposition mit der Objektivverschiebungs-Funktion angepasst.
Q
Vertikale Verschiebung
Das Objektiv kann sich bis zu 63% neben der Mitte der Projektionsfläche befinden. In diesem Fall wird
die Bildposition mit der Objektivverschiebungs-Funktion angepasst.
Objektivverschiebung und -positionierung
Verschiebung des Hebels
nach links: Bewegt das Bild
nach rechts
Bis zu 25% der
Projektionsfläche
Verschiebung des Hebels
nach rechts: Bewegt das
Bild nach links
Bis zu 25% der
Projektionsfläche
Projektionsfläche
Bis zu 63% der
Projektionsfläche
Bis zu 63% der
Projektionsfläche
Verschiebung des Hebels
nach unten: Bewegt das Bild
nach unten.
Verschiebung des Hebels nach
oben: Bewegt das Bild nach
oben.
