Beide
Seiten
408M
408N
100
351
101
370H
412A
184
418
126
333A
497H
469B
168
408A
241
370F
408L
319
228A
112
423B
370D
497G
332A
122
400
497F
136
382
370C
496
134
361A
372T
761B
113A
408W
497J 370B
360D 370
108

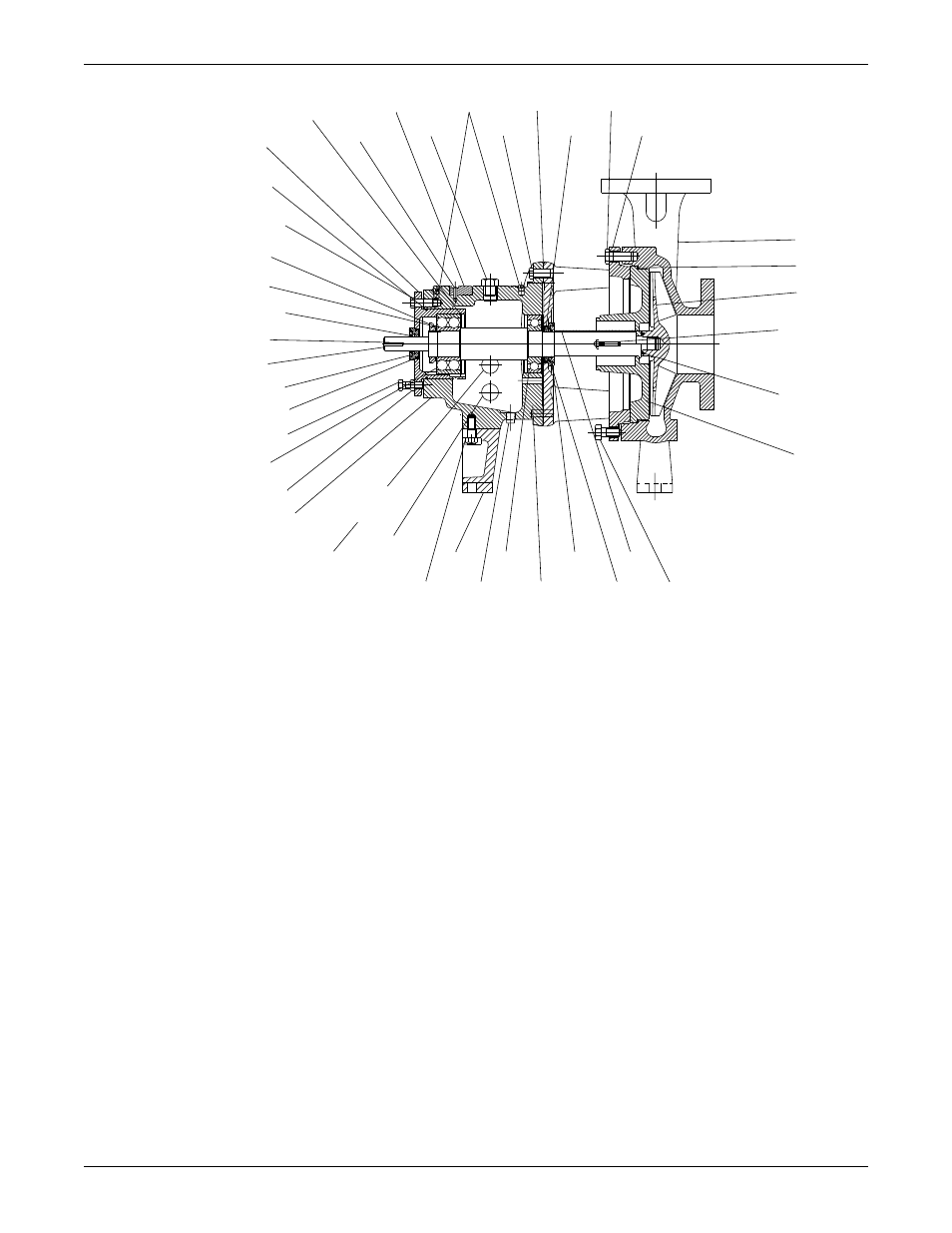

Abbildung 56: 3196 Querschnittszeichnung
Teilelisten und Querschnittszeichnungen (fortgesetzt)
