3 Installation
850 Professional IC – Anion MSM-HC – MCS
￭￭￭￭￭￭￭￭
53
6 Regenerierungslösung-Ausgangskapillare anschliesssen
￭
Das andere Ende der mit Waste beschrifteten Ausgangskapillare
in einen genügend grossen Abfallbehälter führen und dort befesti-
gen.
Spül- und Regenerierungslösung werden mit einer Peristaltikpumpe geför-
dert (siehe Kapitel 3.17, Seite 53).
3.17
Peristaltikpumpe
3.17.1
Prinzip der Peristaltikpumpe
Die Peristaltikpumpe wird für das Fördern von Proben- und Hilfslösungen
eingesetzt. Sie kann in beide Richtungen drehen.
Die Peristaltikpumpe fördert Flüssigkeiten nach dem Verdrängungsprinzip.
Der Pumpschlauch wird zwischen den Rollen (28-3) und der Schlauchkas-
sette (28-5) eingeklemmt. Im Betrieb rotiert der Peristaltikpumpen-Antrieb
die Rollennabe (28-2), sodass die Rollen (28-3) die Flüssigkeit im Pump-
schlauch vorantreiben.
6
1
4
3
2
5
7

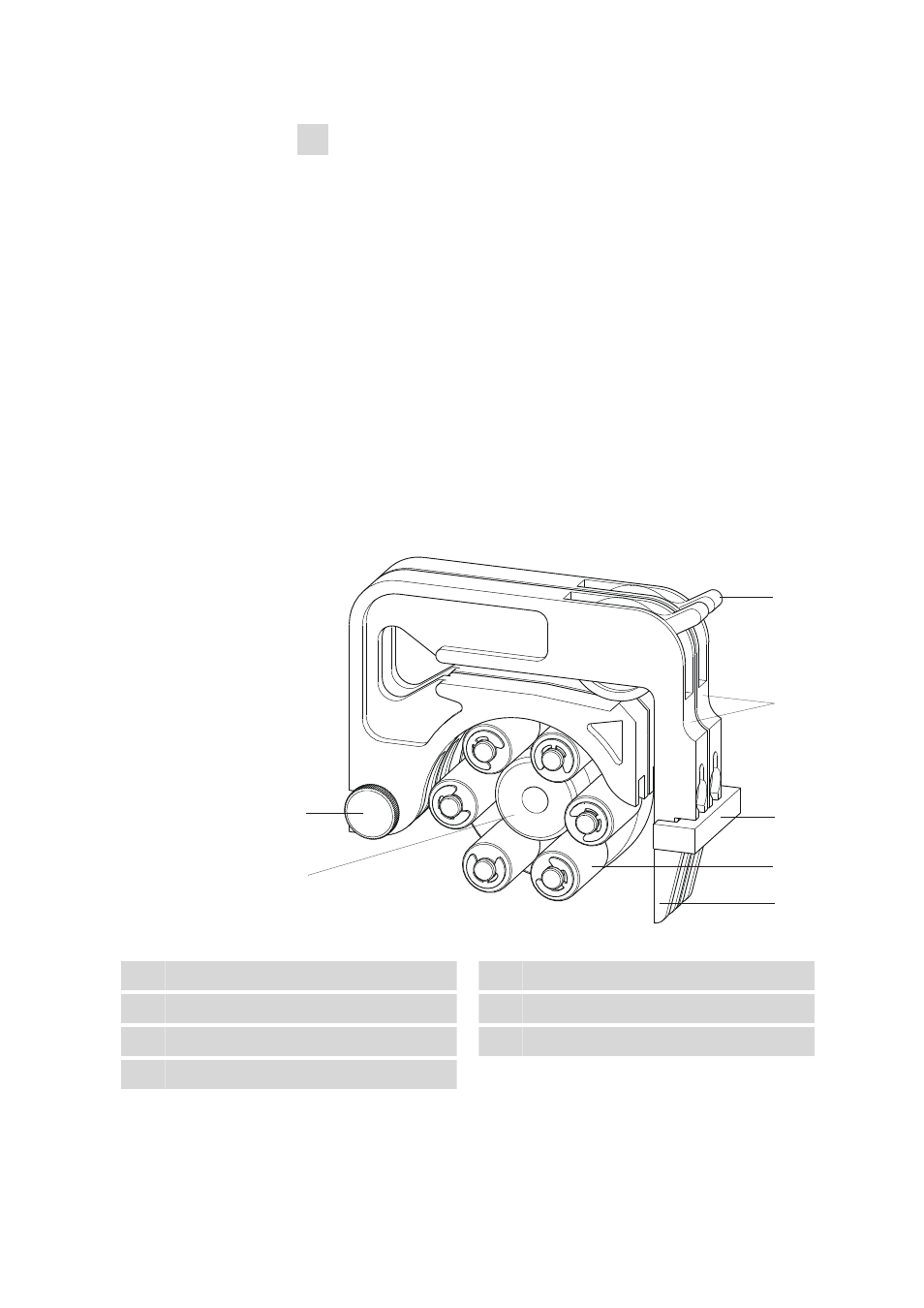

Abbildung 28
Peristaltikpumpe
1
Rändelschraube in Halterungsbolzen
2
Rollennabe
3
Rollen
4
Kassettenhalter
5
Schlauchkassetten 6.2755.000
6
Anpresshebel
7
Schnapphebel
