Metrohm 872 Extension Module Sample Prep - Handbuch (Seite 18)

3.5 Extension Module montieren ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
10 ￭￭￭￭￭￭￭￭ 872 Extension Module – Sample Prep
2 1
2
1
2
1
2
2 1

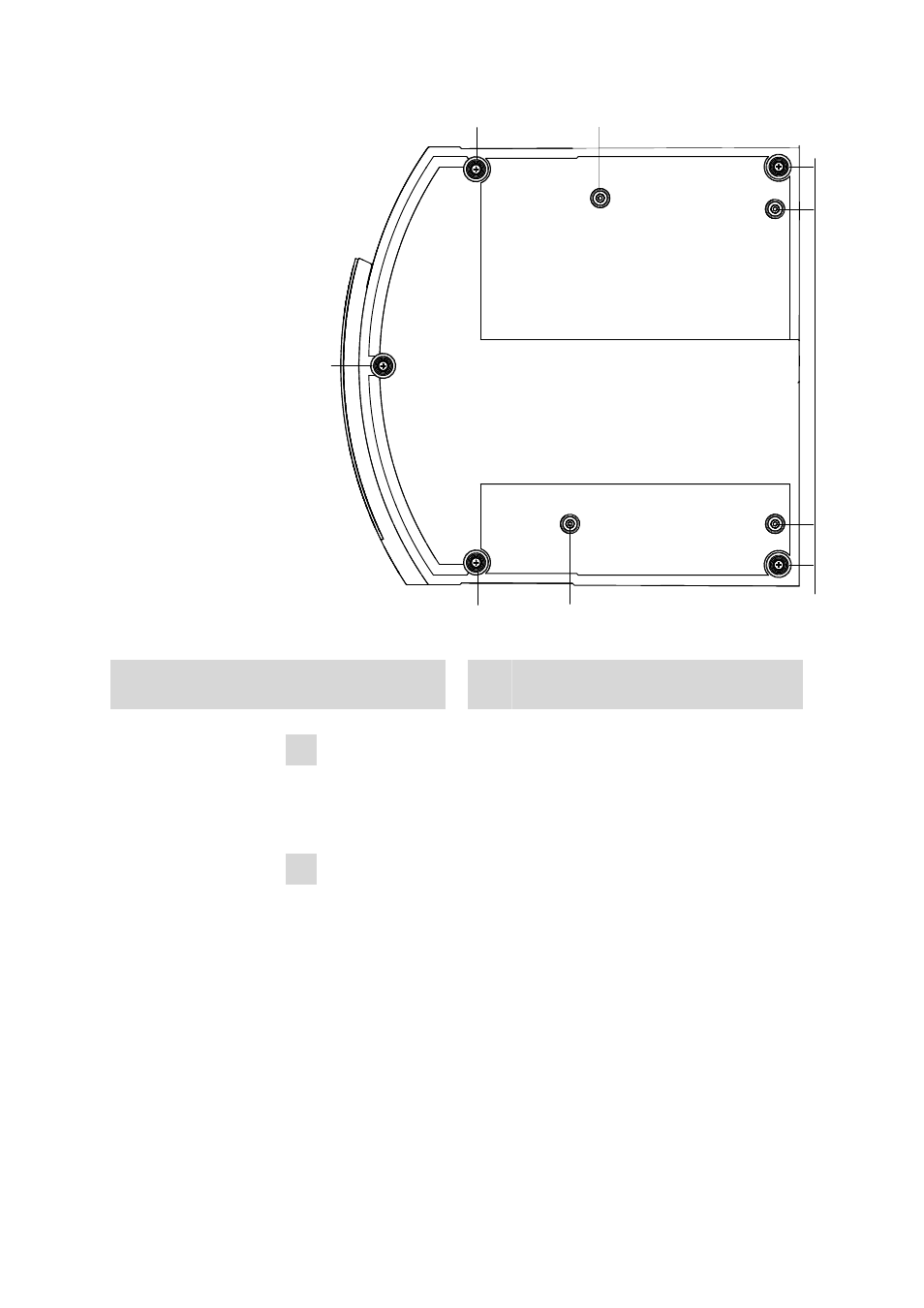

Abbildung 4 Bodenwanne von unten
1 Zylinderschrauben
Mit Unterlagscheibe. 2 Gummifüsse
2 Bodenwanne abmontieren
￭ Zylinderschrauben (4-1) mit einem 3 mm Inbusschlüssel
(6.2621.100) lösen.
￭ Bodenwanne abnehmen.
3 Extension Module an Bodenwanne montieren
￭ Bodenwanne unten am Extension Module aufsetzen und mit den
Zylinderschrauben (4-1) befestigen.
￭ Extension Module mit Bodenplatte wieder aufstellen.
￭ IC Gerät auf Extension Module aufsetzen.
