Dell D2201 Monitor - Handbuch (Seite 9)

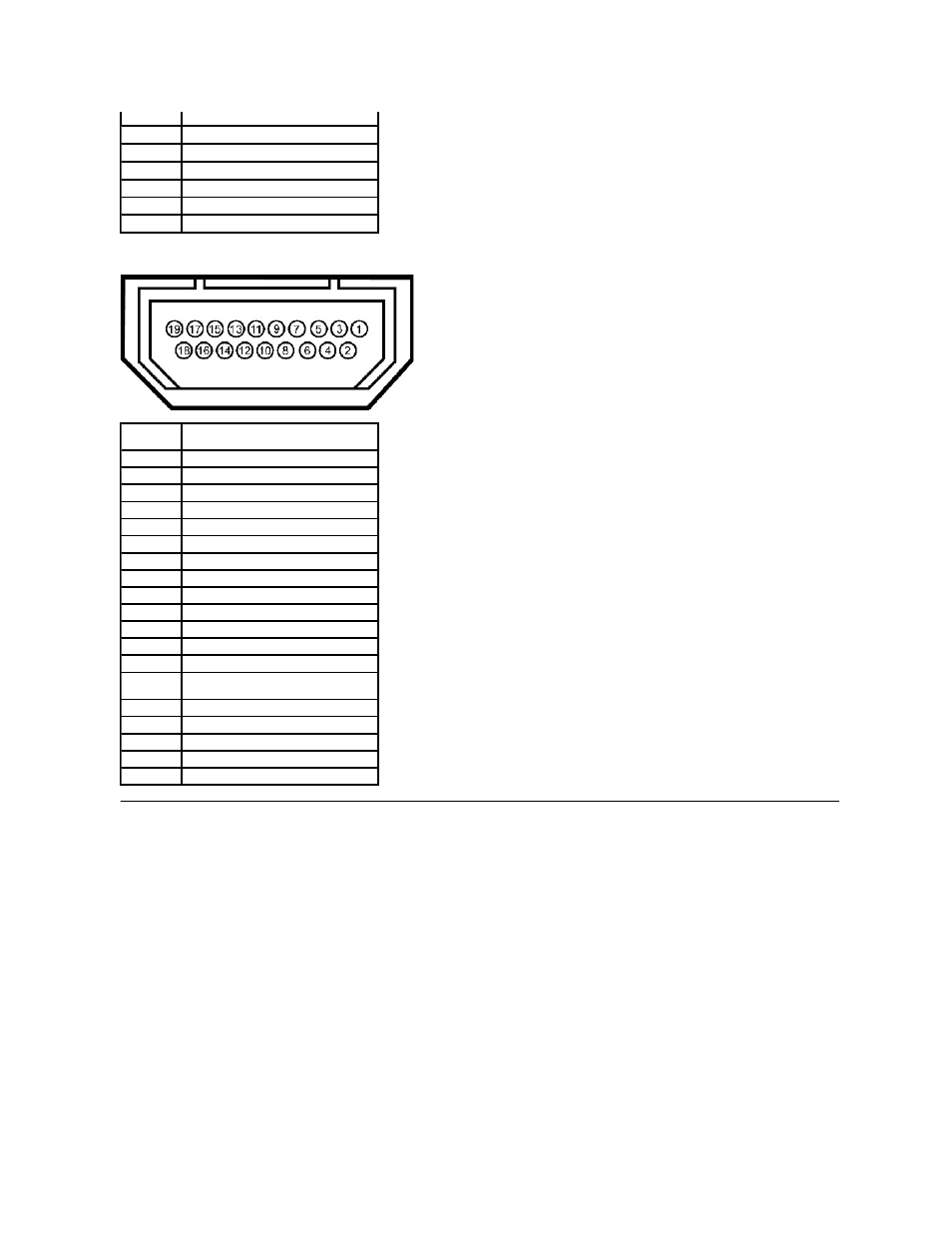

HDMI-Anschluss
18 TMDS RX0+
19 TMDS Masse
20 Potentialfrei
21 Potentialfrei
22 TMDS Masse
23 TMDS Takt +
24 TMDS Takt-
Pinnummer 19-poliger Stecker des
angeschlossenen Signalkabels
1 T.M.D.S.-Daten 2-
2 T.M.D.S.-Daten 2, Abschirmung
3 T.M.D.S.-Daten 2+
4 T.M.D.S.-Daten 1+
5 T.M.D.S.-Daten 1, Abschirmung
6 T.M.D.S.-Daten 1-
7 T.M.D.S.-Daten 0+
8 T.M.D.S.-Daten 0, Abschirmung
9 T.M.D.S.-Daten 0-
10 T.M.D.S.-Takt +
11 T.M.D.S.-Takt, Abschirmung
12 T.M.D.S.-Takt -
13 CEC
14
Reserviert (am Gerät nicht
angeschlossen)
15 SCL
16 SDA
17 DDC/CEC-Masse
18 +5 V
19 Hot-Plug-Erkennung
