PCI/104-Express-Bus
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4055
Seite 21

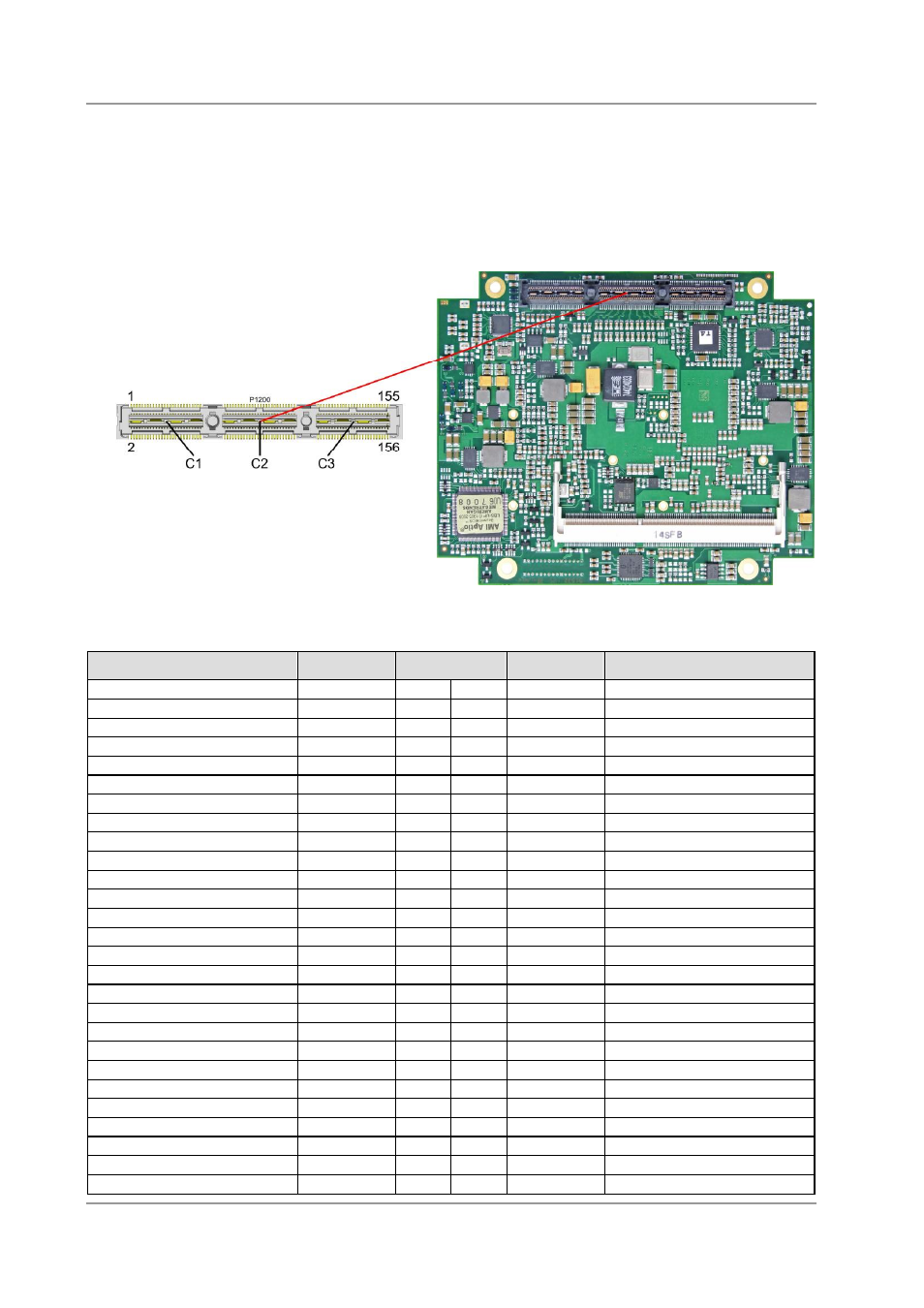

3.5 PCI/104-Express-Bus
Erweiterungsmodule nach dem PCI-Express-Standard können über den PCI/104-Express™-Stecker
angeschlossen werden. Es handelt sich dabei um einen "Type 1"-Stecker, der PCI-Express x16 zur
Verfügung stellt. "Stacking Error"-Funktionalität ist verfügbar. Weitere Einzelheiten sind der
PCI/104-Express™-Spezifikation (v2.0) zu entnehmen.
Pinbelegung:
Beschreibung
Name
Pin
Name
Beschreibung
Reserviert
N/C
1
2
PERST#
PCIe Reset
Versorgungsspannung 3,3V 3,3V
3
4
3,3V
Versorgungsspannung 3,3V
Display Data Channel Clock DDPC-CLK 5
6
N/C
Reserviert
Display Data Channel Data
DDPC-DAT 7
8
N/C
Reserviert
Masse
GND
9
10
GND
Masse
Transmit Lane 2 +
PET2
11
12
PET1
Transmit Lane 1 +
Transmit Lane 2 -
PET2#
13
14
PET1#
Transmit Lane 1 -
Masse
GND
15
16
GND
Masse
Transmit Lane 3 +
PET3
17
18
PET4
Transmit Lane 4 +
Transmit Lane 3 -
PET3#
19
20
PET4#
Transmit Lane 4 -
Masse
GND
21
22
GND
Masse
Receive Lane 2 +
PER2
23
24
PER1
Receive Lane 1 +
Receive Lane 2 -
PER2#
25
26
PER1#
Receive Lane 1 -
Masse
GND
27
28
GND
Masse
Receive Lane 3 +
PER3
29
30
PER4
Receive Lane 4 +
Receive Lane 3 -
PER3#
31
32
PER4#
Receive Lane 4 -
Masse
GND
33
34
GND
Masse
Clock Slot 1 +
PECLK1
35
36
PECLK0
Clock Slot 0 +
Clock Slot 1 -
PECLK1#
37
38
PECLK0#
Clock Slot 0 -
Standby-Versorgung 5V
SVCC
39
40
SVCC
Standby-Versorgung 5V
Clock Slot 2 +
PECLK2
41
42
PECLK3
Clock Slot 3 +
Clock Slot 2 -
PECLK2#
43
44
PECLK3#
Clock Slot 3 -
CPU Direction
CPU_DIR
45
46
PWRGOOD Powergood
SMBus Data
SMBDAT
47
48
PECLKx16
Clock x16 Slot +
SMBus Clock
SMBCLK
49
50
PECLKx16# Clock x16 Slot -
SMBus Alert
SMBALERT 51
52
PSON#
Netzteil an
Link Reactivation
PEWAKE#
53
54
PEGENA#
PCIe Graphics Enable
