Kapitel: Anschlüsse
Überwachungsfunktionen
Seite 34
Beckhoff New Automation Technology CB4055

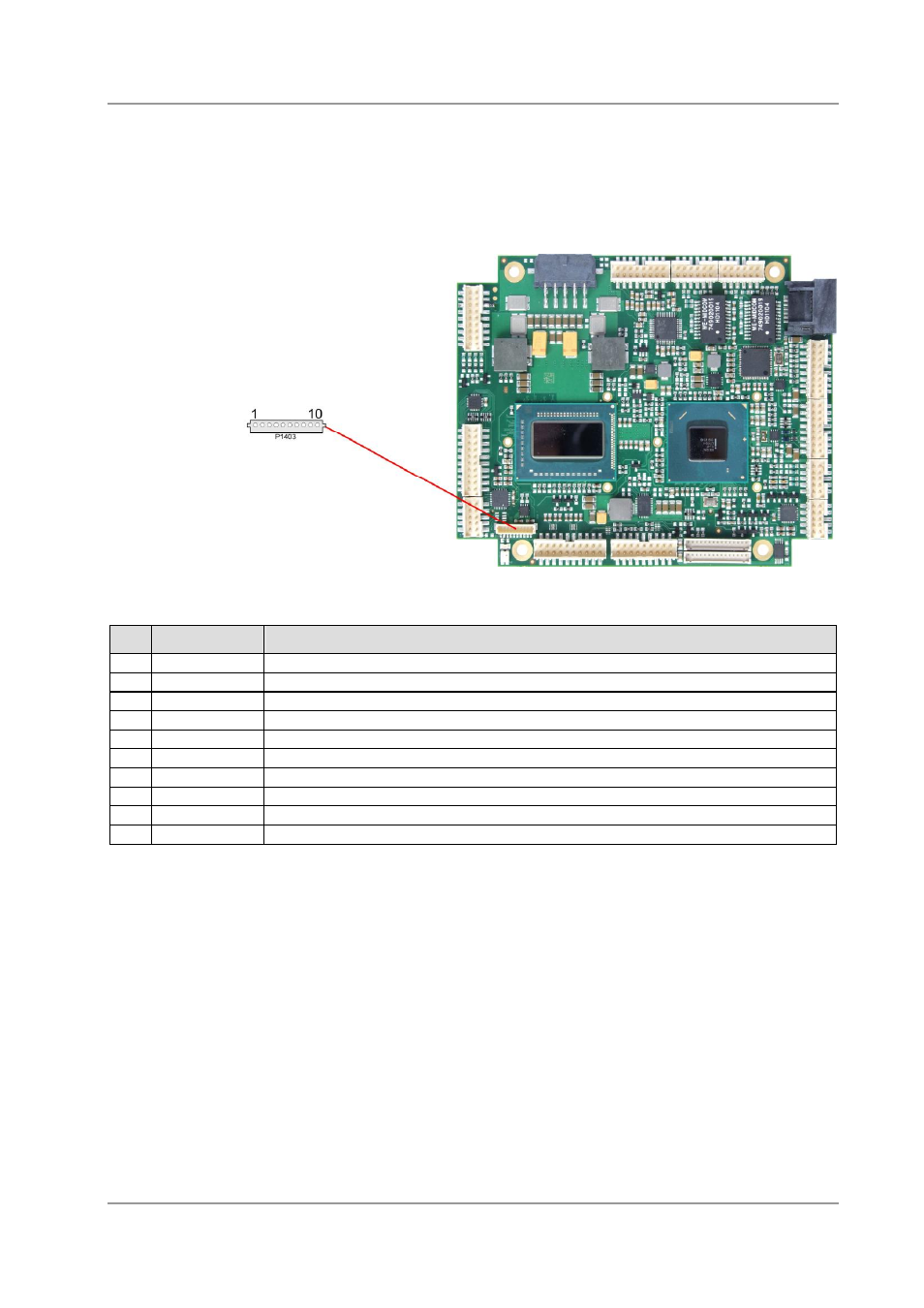

3.16 Überwachungsfunktionen
Funktionen zur Überwachung der Lüfterfunktion und –drehzahl sowie weiterer über den SMBus
eingebundener Bauteile (z. B. Temperaturfühler) werden über einen 10poligen Wannenstecker (JST
BM10B-SRSS-TB, passender Gegenstecker: SHR-10V-S(-B)) verfügbar gemacht.
Pin
Name
Beschreibung
1
3,3V
Versorgungsspannung 3,3V
2
CS-SMB-CLK SMBus Clock
3
CS-SMB-DAT SMBus Data
4
GND
Masse
5
VCC
Versorgungsspannung 5V
6
FANCTRL1
Überwachungssignal Lüfter 1
7
FANON1
Versorgungsspannung 5V geregelt
8
FANCTRL2
Überwachungssignal Lüfter 2
9
FANON2
Versorgungsspannung 5V geregelt
10
FANCTRL3
Überwachungssignal Lüfter 3 (extern)
