3.10 USB

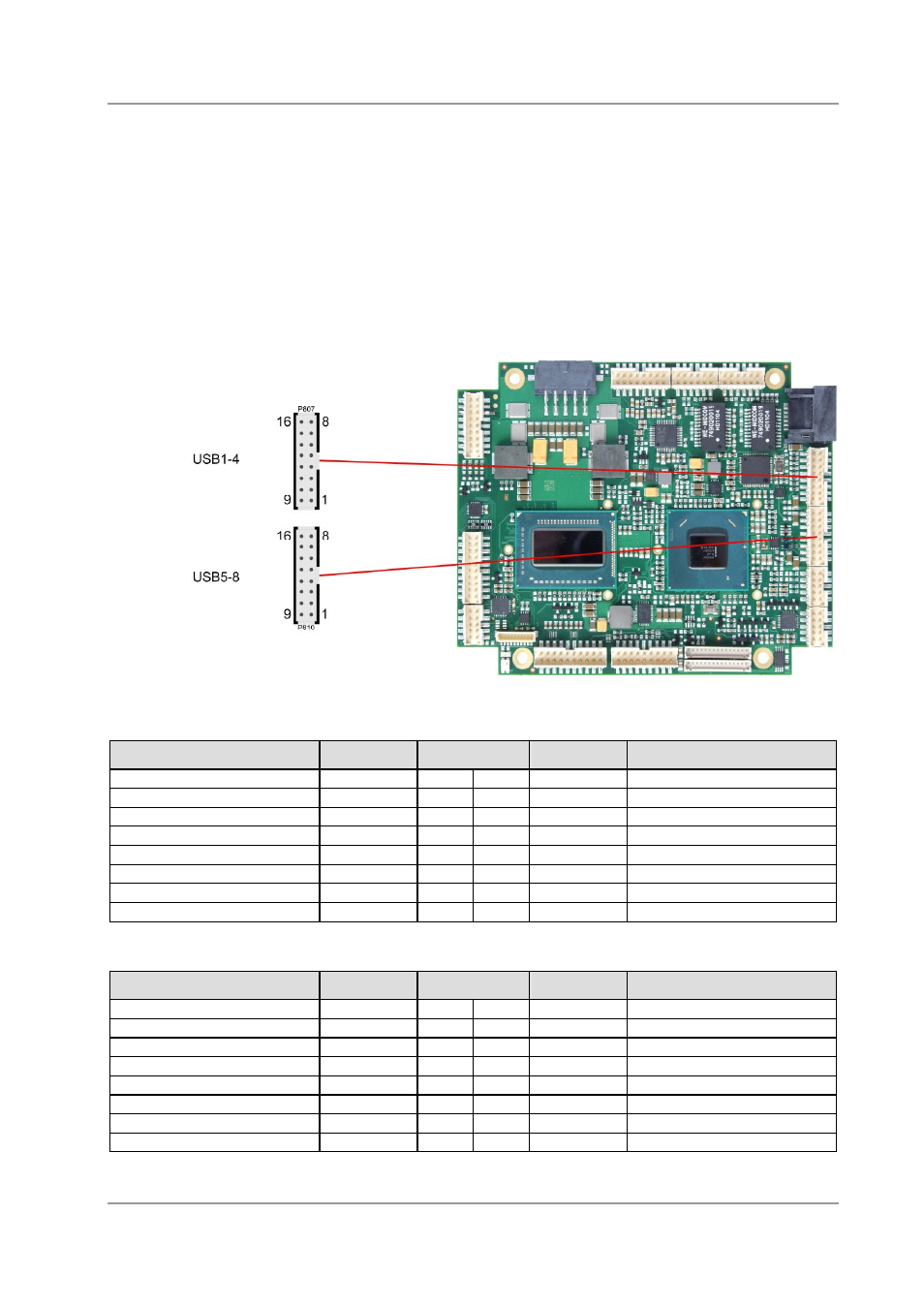

Die Anschlüsse für USB 1 bis 8 sind in Form von zwei 2x8poligen Wannensteckern (FCI
98424-G52-16LF, passender Gegenstecker z.B. FCI 90311-016LF) herausgeführt.
Die USB-Kanäle unterstützen die USB Spezifikation 2.0. Es ist zu beachten, dass die Funktionalität
USB-Maus und USB-Tastatur des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine
USB-Unterstützung bietet. Einstellungen im Setup können selbst mit einer USB-Tastatur auch dann
vorgenommen werden, wenn diese Optionen deaktiviert sind. Deaktiviert sollten diese Optionen auch
bleiben, wenn USB-fähige Betriebssysteme wie Microsoft® Windows® betrieben werden . Ansonsten
kommt es zu erheblichen Leistungseinschränkungen.
Die einzelnen USB-Schnittstellen sind über 500mA USB-Schalter elektronisch abgesichert.
Pinbelegung USB 1-4:
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB1
USB1 VCC
1
9
USB2VCC
5V für USB2
USB- Data Kanal 1
USB1#
2
10
USB2#
USB- Data Kanal 2
USB+ Data Kanal 1
USB1
3
11
USB2
USB+ Data Kanal 2
Masse
GND
4
12
GND
Masse
Masse
GND
5
13
GND
Masse
USB+ Data Kanal 3
USB3
6
14
USB4
USB+ Data Kanal 4
USB- Data Kanal 3
USB3#
7
15
USB4#
USB- Data Kanal 4
5V für USB3
USB3VCC
8
16
USB4VCC
5V für USB4
Pinbelegung USB 5-8:
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB5
USB5 VCC
1
9
USB6VCC
5V für USB6
USB- Data Kanal 5
USB5#
2
10
USB6#
USB- Data Kanal 6
USB+ Data Kanal 5
USB5
3
11
USB6
USB+ Data Kanal 6
Masse
GND
4
12
GND
Masse
Masse
GND
5
13
GND
Masse
USB+ Data Kanal 7
USB7
6
14
USB8
USB+ Data Kanal 8
USB- Data Kanal 7
USB7#
7
15
USB8#
USB- Data Kanal 8
5V für USB7
USB7VCC
8
16
USB8VCC
5V für USB8
