8

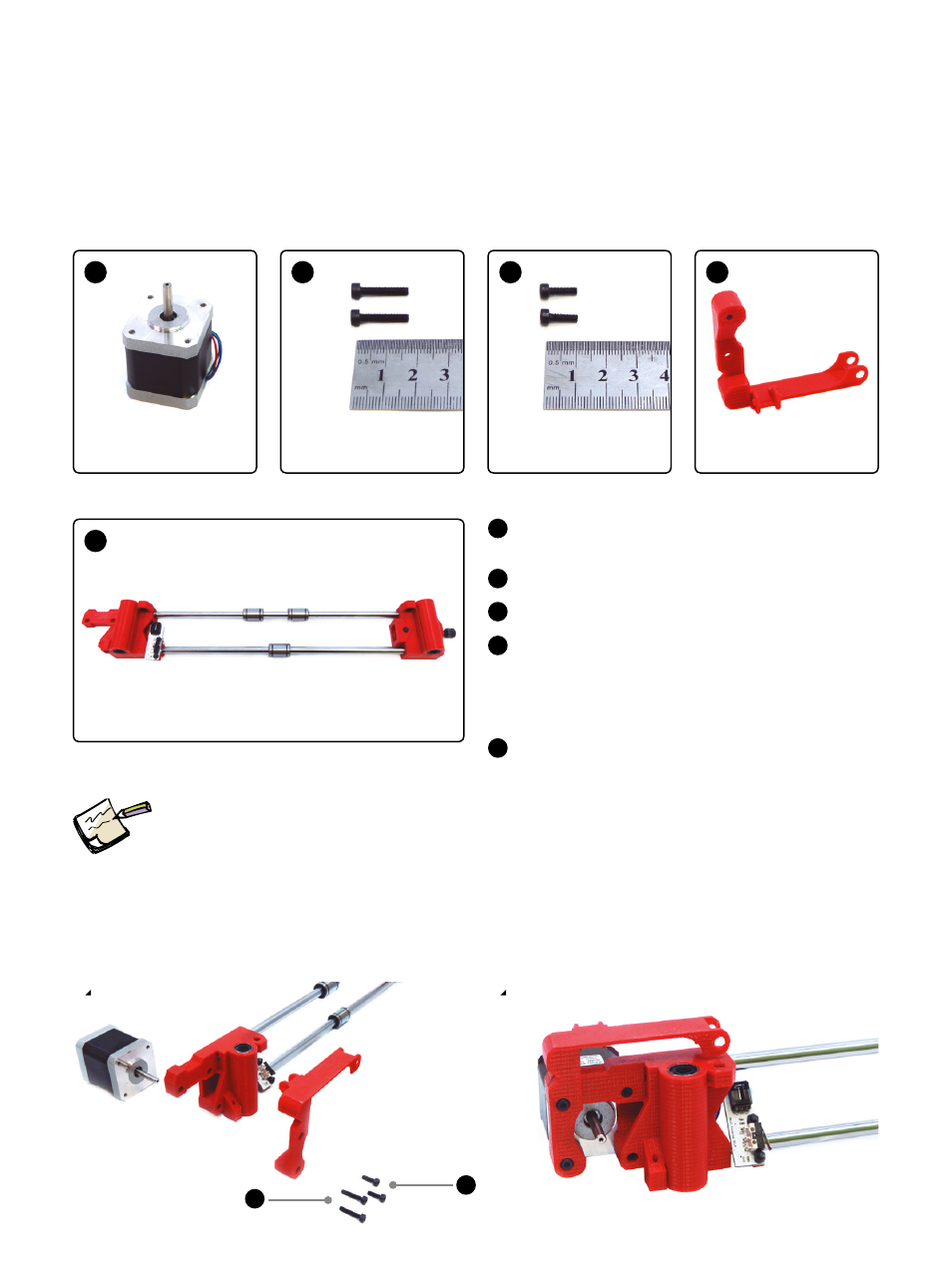

Montage des Motors
Montage:
Befestige den Kettenkoppler und den Motor an
dem Bauteil aus Schritt 7 (E). Benutze hierfür die
Schrauben (B und C).
1 x 1 x
Nema 17 Motor*
*Befindet sich in der Elektronik Schachtel
M3 Schraube x 16 mm
M3 Schraube x 10 mm
Gedruckter linker
Kabelführungsketten-Koppler
Koppler zur Befestigung der Kabelführungsketten am
rechten äußeren Rand der X-Achse.
Bauteil aus Schritt 7
A D
2 x
B
2 x
C
A
B
C
E
D
Richte das Motorenkabel nach oben aus
1 x
E
1 2
C
B
