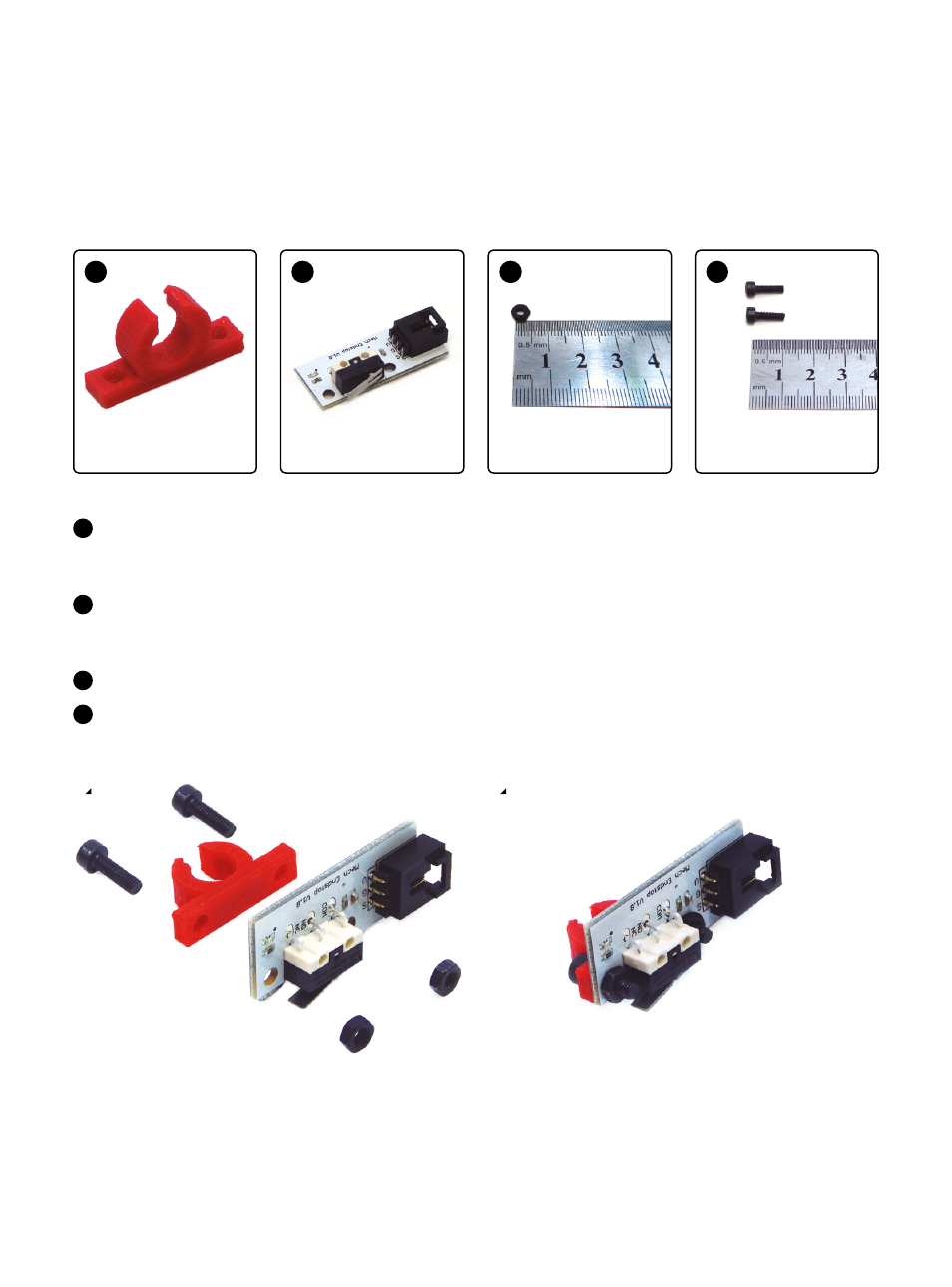

Vorbereitung des Endschalters
1 x 2 x 1 x 2 x
A D B C
Gedruckte Endschalter Halterung
Gedruckte Endschalter Halterung für die Befestigung an der glatten Rundstange der
X-Achse.
Endschalter*
Der Endschalter ist auf einer PCB Leiterplatte montiert und verfügt über LED-Anzeige.
*Befindet sich in der Elektronik Schachtel
M3 Mutter
M3 Schraube x 10 mm
