BQ Prusa i3 Hephestos Quick guide X-axis - Handbuch (Seite 4)

1 x
Gedruckter X-Achsen Kugellager
Spanner B623ZZ
Umlenkrolle
M3 Schraube x 20 mm
M6 Schraube x 40 mm (mit Gewinde bis
zur Hälfte)
D
A
B
C
D
2

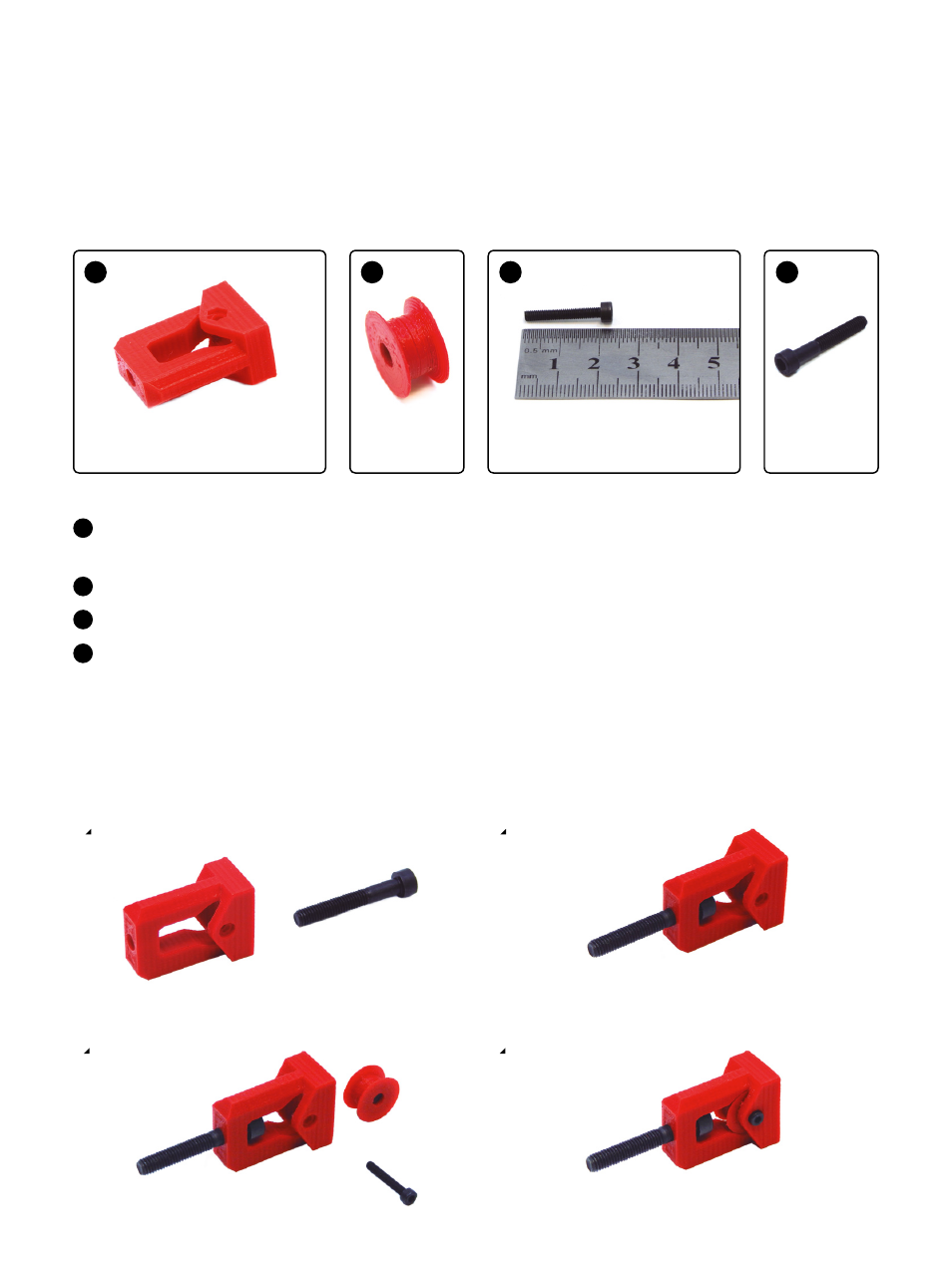

Vorbereitung des X-Achsen-Spanners
1 x 1 x 1 x
A B C
Montage:
Setzte die Schraube (D) in die Öffnung des
Spanners ein. Bringe sie in die Position, die
in Abbildung 2 dargestellt ist. Befestige die
Umlenkrolle mit der Schraube (C) am Spanner
(wie in Abbildung 4 dargestellt).
1 2
3 4
