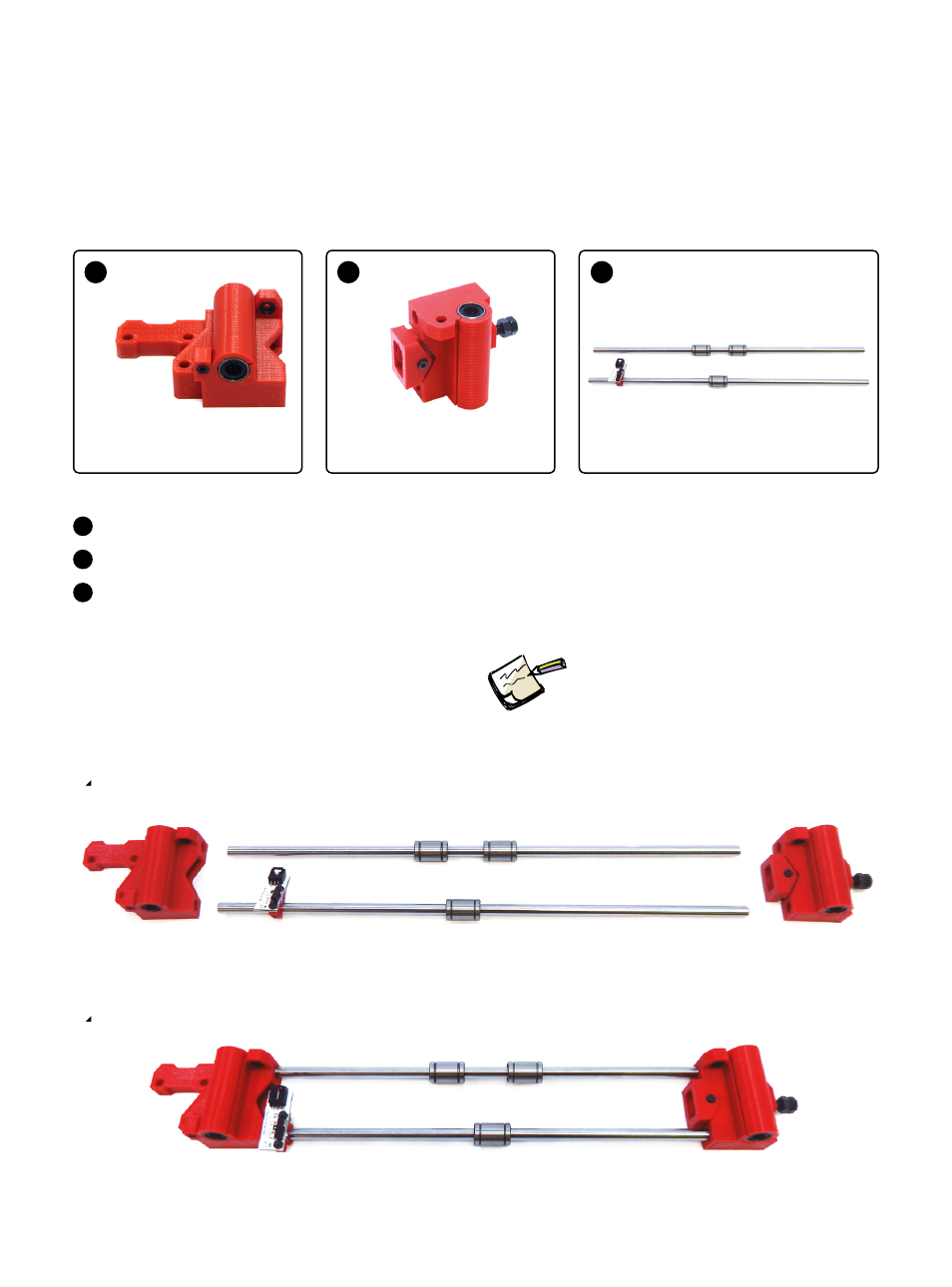

Glatte Rundstangen in die Seitenteile stecken
7
Montage:
Stecke die Enden der im vorherigen Schritt
vorbereiteten Rundstangen in die Öffnungen der
im ersten Schritt vorbereiteten Bauteile.
1 x 1 x 1 x
Bauteil aus Schritt 1
Bauteil aus Schritt 3
Bauteil aus Schritt 6
A B C
A
B
C
Befestige zuerst die Rundstangen an dem
Bauteil aus Schritt 1. Stelle im Anschluss
das Bauteil aus Schritt 3 auf eine Länge
von etwa 31 cm ein.
1
2
