ESI ESP1010 Benutzerhandbuch
Seite 19
ESP1010
H·P: Das Signal von Kanal 1/2 kann über die aktivierten Kopfhörer-
ausgänge ausgegeben werden.
MIX OUT: Sendet das Signal des Mixers zu Ausgang 1/2 bzw. Zum
S/PDIF-Ausgang. Beachten Sie dazu Abschnitt 5 auf Seite 20. Sie
können auch das Mixersignal zum Kopfhörer schicken, wenn der H P
Schalter aktiv ist.
S/PDIF PRO/CON: ESP1010 ist in der Lage, digitale Signale im Pro
(Professional, nach IEC958 Typ I) oder Con (Consumer, nach IEC958
Type II) Format über den optischen und koaxialen Ausgang auszugeben.

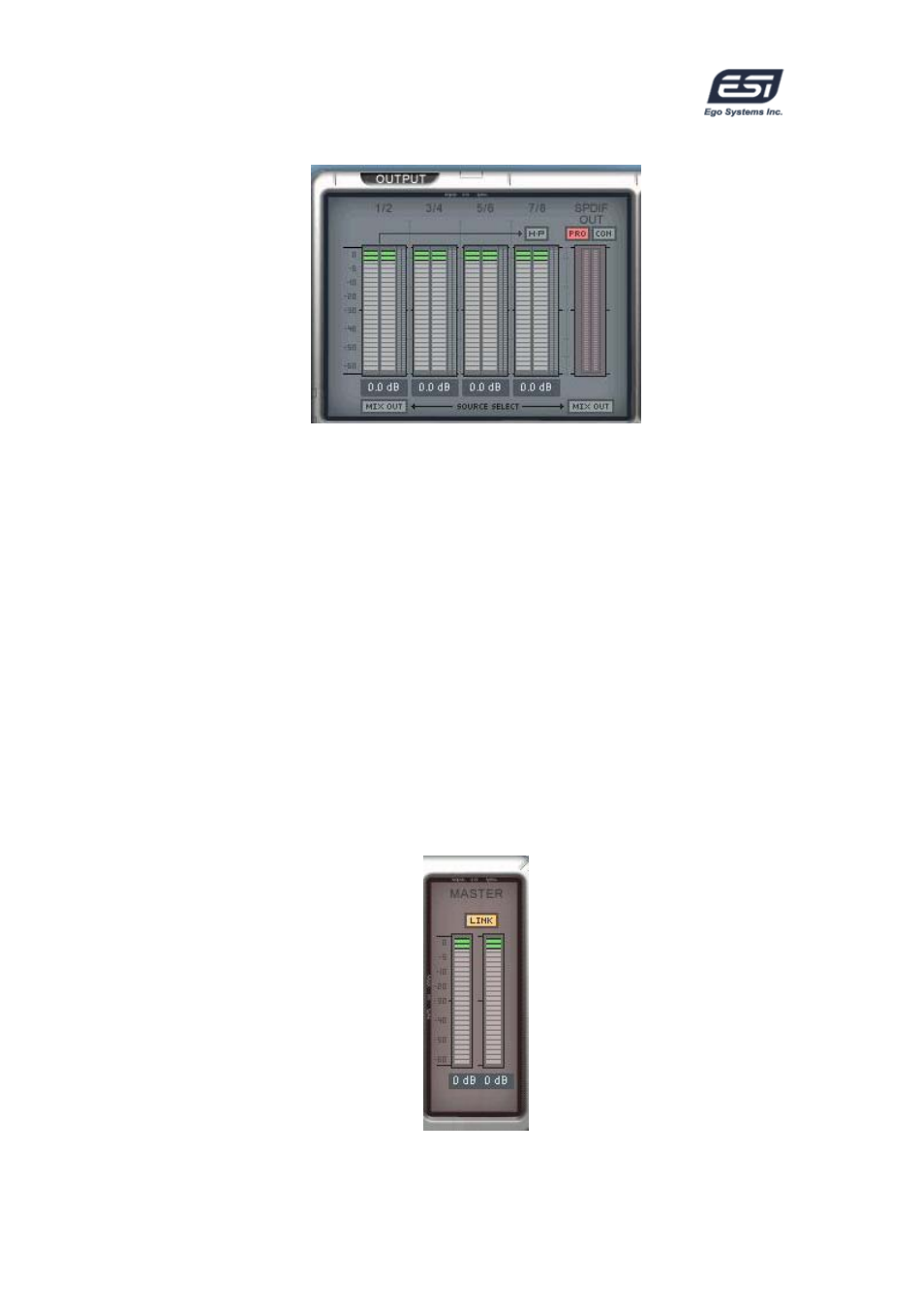

3) MASTER: Sie können durch Klicken und Ziehen dieses Schiebereglers
im ESP1010 Panel die Summe alle Input und Output Pegel verändern. .
Die Zahl unten zeigt dabei den relativen Wert in dB an. Auch hier können
Sie per Mausklick unten den Kanal Stumschalten (Mute).
- 19 -
19
