ESI

MAYA44

5. Anschluss externer Geräte

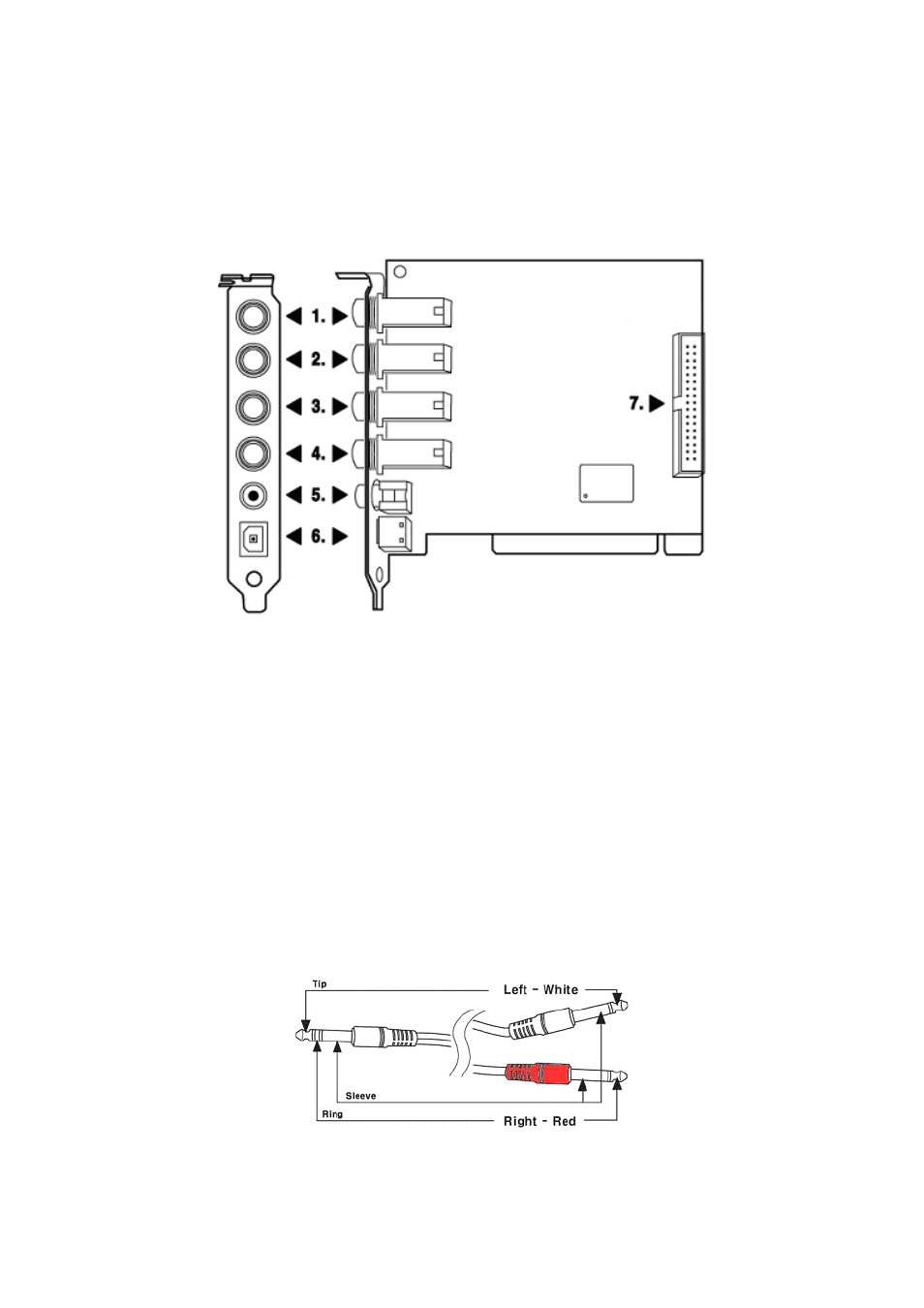

5.1. MAYA44 Anschlüsse

1. LINE 1/2 Analog Eingang (Stereo Eingang) / MIC 1 Eingang (Mono Eingang)

2. LINE 3/4 Analog Eingang (Stereo Eingang)

3. LINE 1/2 Analog Ausgang (Stereo Ausgang)

4. LINE 3/4 Analog Ausgang (Stereo Ausgang)

5. Koaxialer Digital Ausgang

6. Optischer Digital Ausgang

7. Optionaler I/O add-on Zusatzkartenanschluss

Hinweis: Der MAYA44 Ausgangs- und Eingangsanschluss benötigt ein 6,3mm Stereo Klinke auf 2x 6,3mm
Mono Klinke Y Kabel, wie es in der unteren Abbildung zu sehen ist.

(Kabel nicht im Lieferumfang)

13
