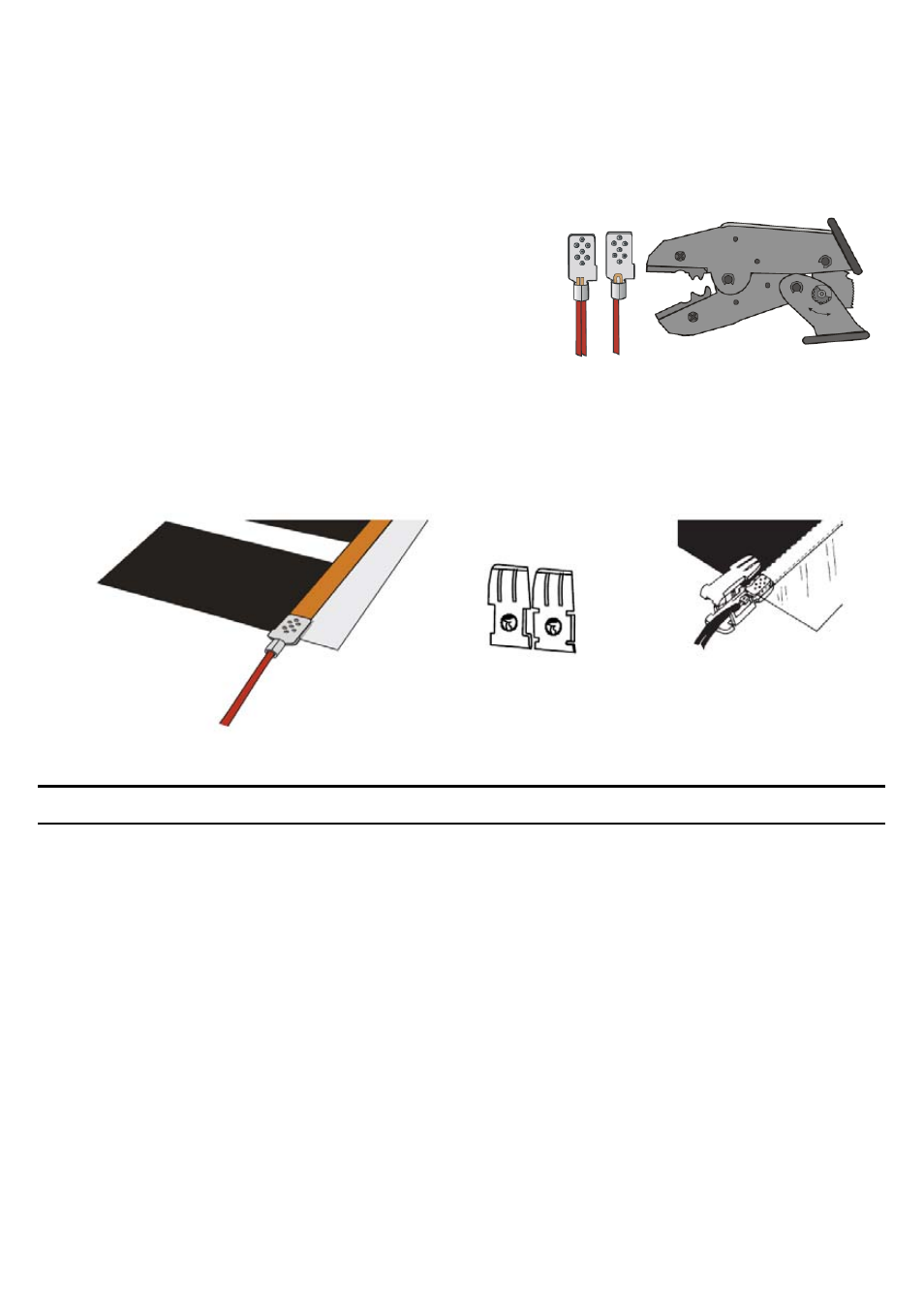

3.c) Befestigung der Steckverbindungsschellen zur Heizfolie
•
Zuerst werden die Zuführungskabel zur Steckverbindung gepresst und dann wird die Steckverbindung zur Heizfolie
gepresst. Der Querschnitt des Zuführungsleiters muss mindestens 3 mm
2 sein, weil die Steckverbindungen so wegen der
Verbindung von zwei Leitern dimensioniert sind.
• Die Schelle der Steckverbindung ist in die Mitte der Sammelschiene
der Leiter anzubringen und nachfolgend der schräge Teil der Schelle
mittels Fingerdruck geschlossen. Die definitive Lage des schrägen
Teils der Schelle wird mittels Quetschzange gesichert. Die Steckver-
bindung wird zuerst aus der Seite des Vorhangs der Schelle und erst
dann aus der offenen Seite gepresst, um die genügende Zusammen-
drückung der Schelle zu sicheren. Der Rastmechanismus der
Quetschzange verhindert die Öffnung der Kiefer, bevor der verlangte
Druck erreicht wird.
•
Das Kunststoffdeckprofil der Steckverbindung über die Steckverbindung aufsetzen und einschnappen.
4. Installierung
•
Gemäß der Zugänglichkeit des Deckenraums kann die Installierung von unten oder von oben durchgeführt werden.
•
Die Heizfolie in die von Trägern (Sprossen) der Deckenkonstruktion gebildete Ecke mittels Nägeln oder Schellen befesti-
gen und ca. 1m Folie entrollen. Nach Entrollen die Folie spannen, ausgleichen und um ihren nachfolgenden Knittern zu
verhindern, sie auf den Längsseiten in den nicht heizenden Rändern im Abstand von ca. 15 cm vom abgeschnittenen
Rand und dann in Abständen von ca. 40 cm mittels Nägeln oder Schellen zur Deckenkonstruktion befestigen.
• Falls Stahldeckenträger benutzt sind, die Heizfolie zu diesen Trägern mittels doppelseitigem Klebeband oder mittels
Senkschrauben befestigen. Ähnlich wird die Montage der ganzen Folienbahn und schrittweise auch von anderen Bahnen
der Heizfolie durchgeführt. Die durch die Stahlkonstruktion geführten Leiter müssen vor der Beschädigung durch scharfe
Kanten geschützt werden. Es wird grundsätzlich empfohlen, die Montage der Deckenheizung zuerst in einem Zimmer zu
realisieren und erst nach dieser die Montage in einem anderen Zimmer zu beginnen.
•
Bei der Montage der Deckenheizung sind folgende Mindestabstände der Heizfolie zu respektieren:
a) von den Röhren der Lüftungstechnik, Holzbalken und Stützen der elektrischen Leuchten 50 mm,
b) von den elektrischen Leuchten und Stromdosen 200 mm,
