Messgeräteübersicht
5
Messgeräteübersicht
Bedienfeld
In Abbildung 1 und Tabelle 2 werden die Bedienelemente
und die Anschlüsse des Testers auf der Vorderseite
beschrieben.
2
5
6
1
4
3
hpf116.eps

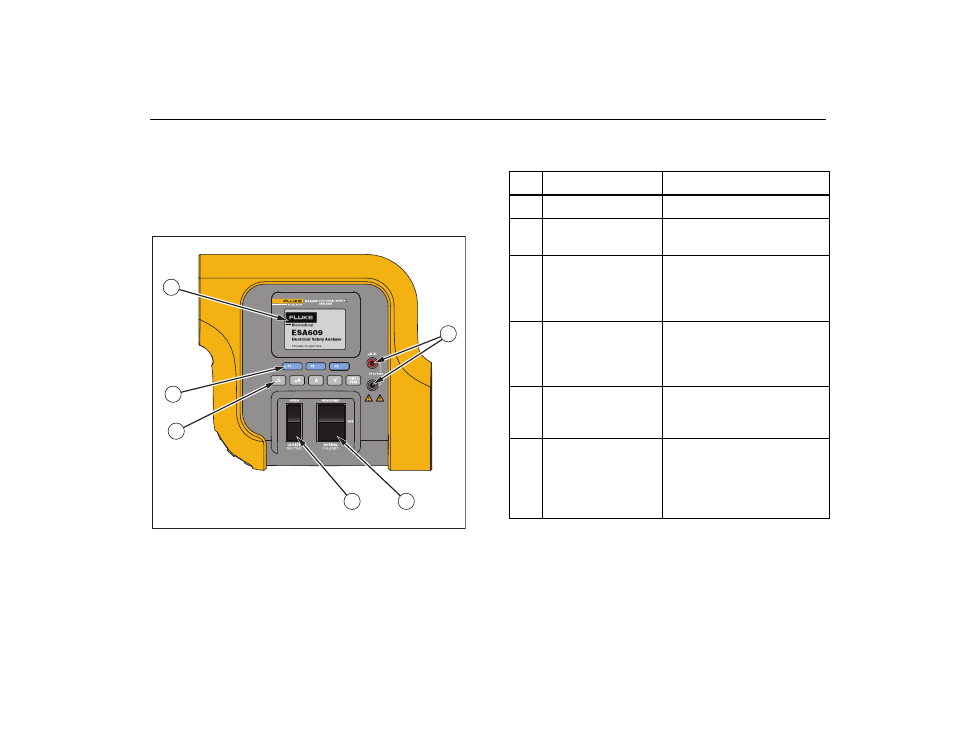

Abbildung 1. Bedienelemente und Anschlüsse auf der
Vorderseite
Tabelle 2. Bedienelemente und Anschlüsse auf der
Vorderseite
Nr. Name
Beschreibung
Anzeige
Die
LCD-Anzeige.
Eingangsbuchsen
Anschlüsse für Prüfleitungen
mit DUT-Steckern.
Polaritäts-
Wippschalter
Zum Umschalten der
Geräteausgänge zwischen
normaler und umgekehrter
Polarität.
Neutral-
Wippschalter
Zum Umschalten der
Konfiguration der
Neutralverbindung zwischen
offen und geschlossen.
Testfunktionstasten
Wählt die verschiedenen
Testfunktionen des Testers
aus.
Funktions-Softkeys
Zum Auswählen unter den
Optionen, die in der LCD-
Anzeige über dem jeweiligen
Funktions-Softkey angezeigt
werden.
