Electrical Safety Analyzer
Durchführen von Punkt-Punkt-Messungen
23
Durchführen von Punkt-Punkt-
Messungen
Der Tester kann Widerstands- und
Schwachstrommessungen über die Punkt-Punkt-Funktion
durchführen.  drücken, um das Punkt-Punkt-Menü
aufzurufen. Mit den Softkeys F1 bis F3 lassen sich die
Messfunktionen auswählen.
Messen von Widerstand
Durchführen einer Widerstandsmessung:
1. Im Punkt-Punkt-Menü (Point to Point) den Softkey
Resistance (Widerstand) drücken.
2. Die Prüfleitungen in die roten ( Ω /A) und schwarzen
Buchsen einstecken.
3. Widerstand des Nullleiters durch Kurzschließen der
Leitungen miteinander und Drücken des Softkeys Zero
(Null) messen.
4. Die Sonden über den unbekannten Widerstand
anlegen und den Messwert von der Anzeige des
Testers ablesen.
Der Tester misst Widerstände bis 20.0 Ω . In Abbildung 13
ist ein Beispiel für eine Widerstandsprüfung dargestellt.

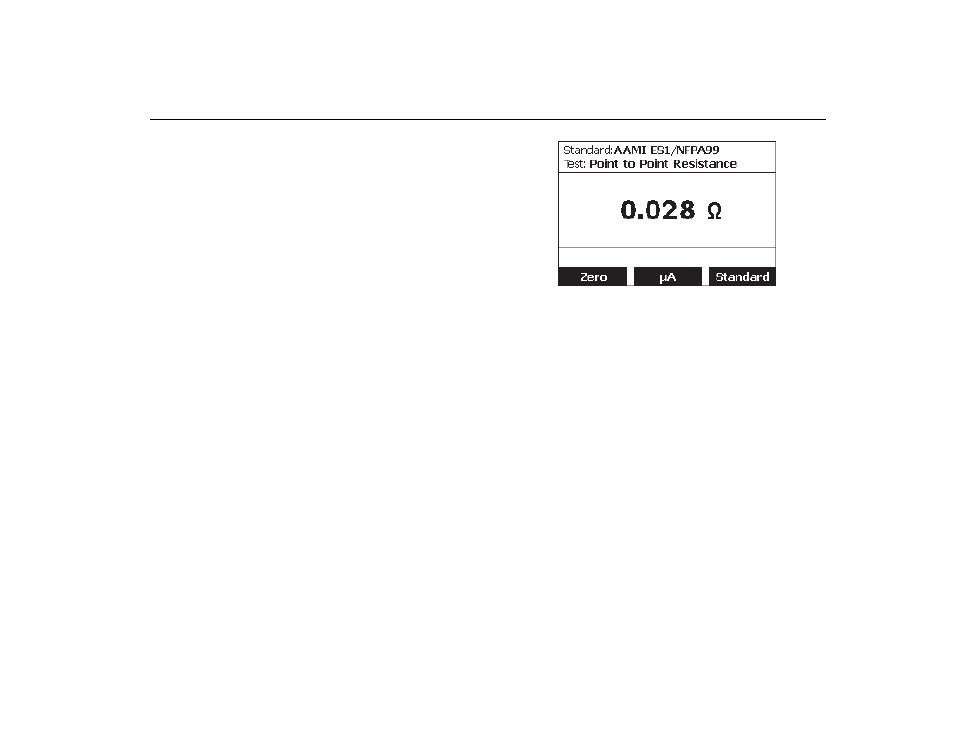

Abbildung 13. Punkt-Punkt-Widerstandsprüfung
Messung von Ableitströmen
Der Tester kann Echteffektivwertmessungen bis zu 2 mA
durchführen. Durchführen einer Stromstärkemessung:
1. Im Punkt-Punkt-Menü (Point to Point) den Softkey
Leakage (Ableitstrom) drücken.
2. Die Prüfleitungen in die roten ( Ω /A) und schwarzen
Buchsen einstecken.
3. Die Sonden an die zwei Punkte anlegen, zwischen
denen der unbekannte Strom vermutlich fließt, und
dann den Messwert von der Anzeige des Testers
ablesen.
