Durchführen eines Stromverbrauchstests
Um den durch das DUT verbrauchten Strom zu messen,

drücken. Der Tester zeigt den durch die
Hauptleitungsverbindungen des Testanschlusses
fließenden Strom an.
Durchführen von Ableitstromtests (Leakage
Current)
Der Tester misst Ableitstrom für eine Reihe verschiedener
DUT-Konfigurationen.
Die Verfügbarkeit der verschiedenen Ableitprüfungen ist
von der ausgewählten Norm abhängig. Um die vom Tester
verwendete Norm zu ändern, siehe Abschnitt „Einstellen
des Teststandards“ früher in diesem Handbuch.
Tabelle 5 enthält Prüfungen, die je nach ausgewählter
Norm unterschiedliche Namen haben.
Tabelle 5. Von der ausgewählten Norm abhängige
Prüfungsnamen
IEC60601 AAMI/NFPA 99
Schutzerdewiderstand Masseleitungswiderstand
Erdableitstrom Masseleitungsableitstrom
Berührungs- oder
Gehäuse-Ableitstrom Chassisableitstrom
 drücken, um auf die Ableitstrom-Hauptprüfung
zuzugreifen, siehe Abbildung 9.

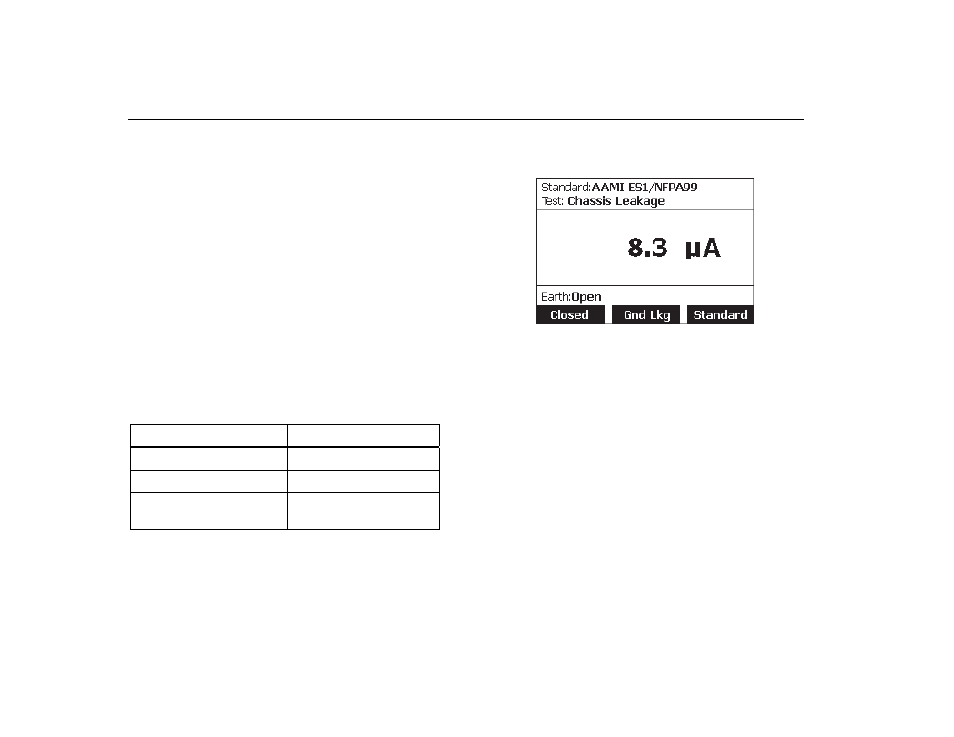

Abbildung 9. Ableitstromprüfung
Hinweis
Abbildung 9 zeigt eine Ableitstromprüfung, wenn
AAMI als Norm ausgewählt ist.
Alle Ableitströme werden nur als Effektivwerte angezeigt.
Das anfängliche Ergebnis wird als dem der ausgewählten
Norm entsprechender Parameter angezeigt.
