Fronius Power Control Box Benutzerhandbuch
Seite 18
Fronius Power
Control Box
an einen
Rundsteuer-
Signalempfän-
ger mit 3 Re-
lais anschlie-
ßen
1. Rundsteuer-Signalempfänger und Fronius Power Control Box mittels
5-poligem Kabel gemäß Anschluss-Schema miteinander verbinden
Die Kabellänge darf max. 10 m betragen.
Rundsteuer-Signalempfänger
Fronius Power Control Box
60 %
30 %
0 %
1
2
3
1
2
34
5
67
89
10
11
12
+
-
GND
GND
(1)
(2)
(3)
(4)
I
Ist keines der Relais angezogen, liegt keine Leistungsbegrenzung vor.
Wichtig! Im 3-Relais-Betrieb gibt es keine Leitungsüberwachung. Unter-
brochene Leitungen werden nicht als Fehler erkannt und angezeigt.

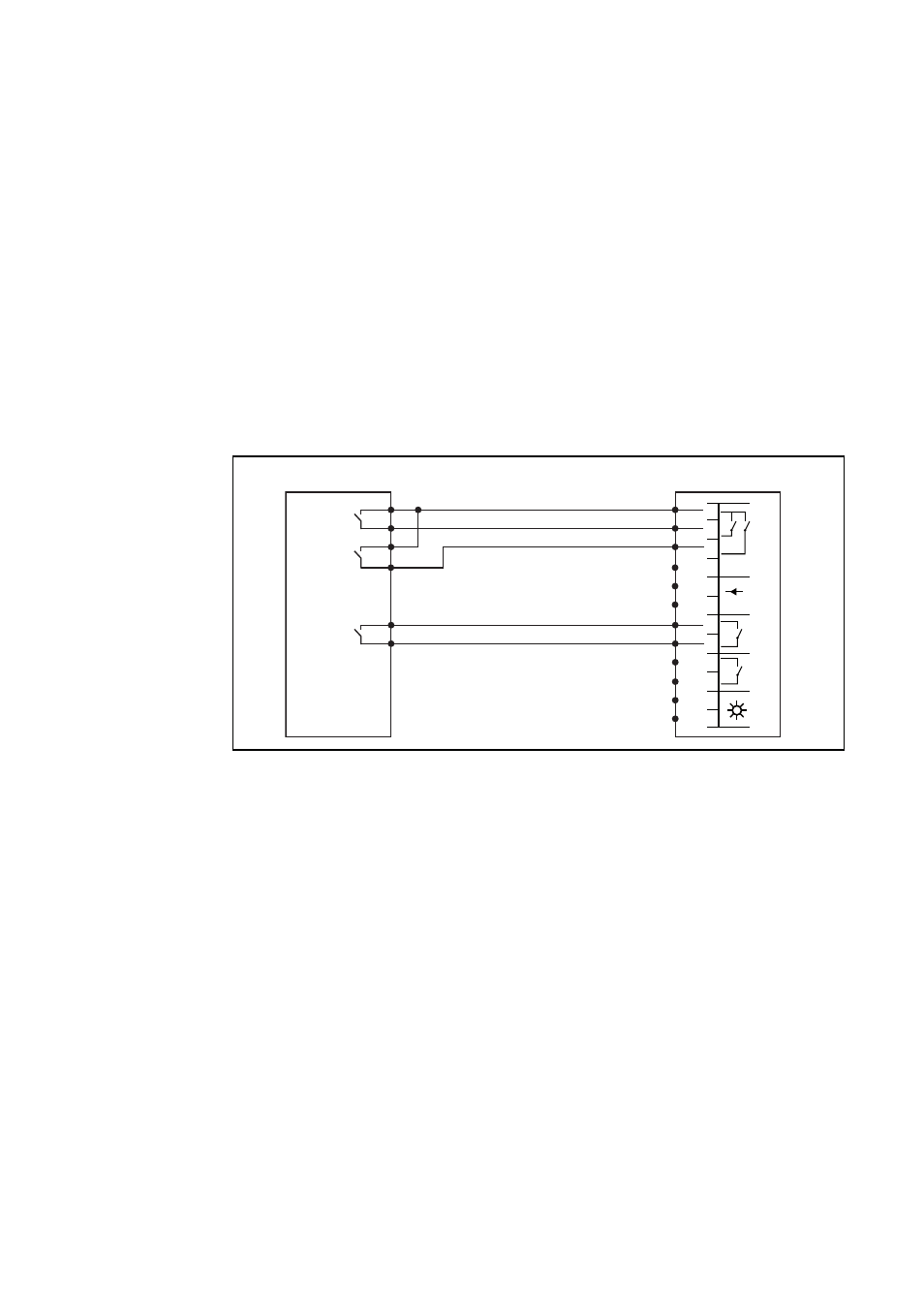

Anschluss-Schema 3-Relais-Betrieb
Fronius Power
Control Box
an einen
Rundsteuer-
Signalempfän-
ger mit 2 Re-
lais anschlie-
ßen
(Fortsetzung)
Wichtig! Im 2-Relais-Betrieb gibt es keine Leitungsüberwachung. Unter-
brochene Leitungen werden nicht als Fehler erkannt und angezeigt.
