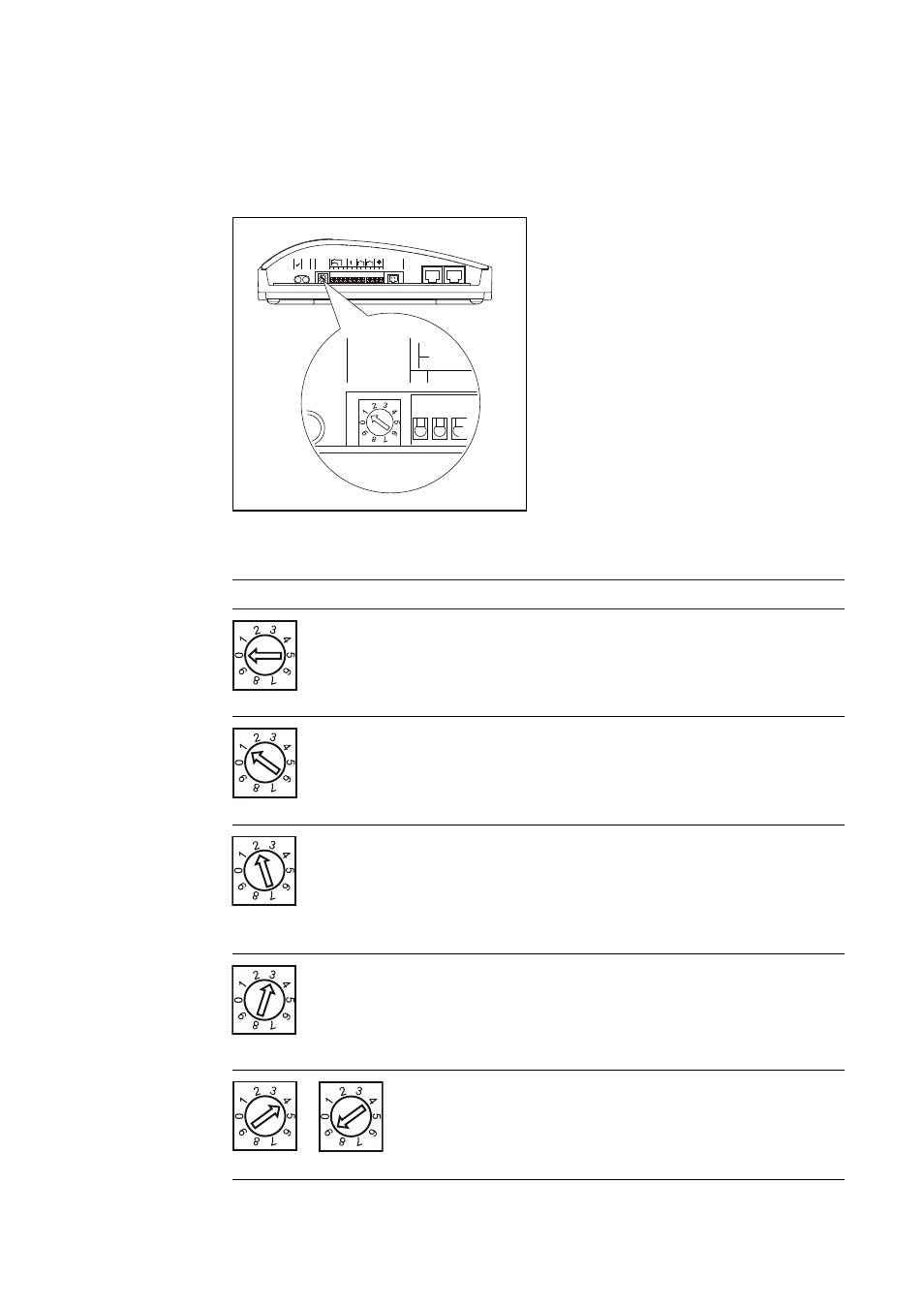

Betriebsart an der Fronius Power Control Box
einstellen
Mode
1 2 3 4 5 6 7 8 9 10 11 12
+ - GND GND (1)
(2)
IN OUT
Info
(3) (4) 12VDC Class 2 Input only
I
Mode
1 2 3
(1)
Nach welcher Funktion der Wech-
selrichter begrenzt werden soll,
wird am Einstellrad Betriebsart
eingestellt.
Betriebsarten
und Einstell-
möglichkeiten
Das Einstell-
rad Betriebs-
art
Einstellung Beschreibung
Testbetrieb
10 % der maximal möglichen Ausgangsleistung wer-
den eingespeist (unabhängig davon, was an den
Anschlussklemmen angeschlossen ist).
4-Relais-Betrieb (Werkseinstellung)
Je nach Vorgabe seitens des Rundsteuer-Signalemp-
fängers werden 100 %, 60 %, 30 % oder 0 % der
maximal möglichen Ausgangsleistung eingespeist.
-
0
1
4 9
reserviert für weitere Betriebsarten
Derzeit sind die Einstellungen 4 - 9 mit dem 4-Relais-
Betrieb belegt.
2
3
2-Relais-Betrieb
Je nach dem, in welcher Kombination die beiden
Relais am Rundsteuer-Signalempfänger angezogen
sind, werden 100 %, 60 %, 30 % oder 0 % der maxi-
mal möglichen Ausgangsleistung eingespeist.
3-Relais-Betrieb
Je nach Vorgabe seitens des Rundsteuer-Signalemp-
fängers werden 60 %, 30 % oder 0 % der maximal
möglichen Ausgangsleistung eingespeist.
