Fronius Symo 10-20 kW Benutzerhandbuch
Seite 20
18
Das abisolierte Kabelende sorgfältig durch Schaben von der Oxidschicht säubern,
z.B. mit Hilfe eines Messers
WICHTIG! Keine Bürsten, Feilen oder Schmirgelpapier verwenden; Aluminiumpartikel
bleiben hängen und können auf andere Leiter übertragen werden.
Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, z.B. mit
säure- und alkalifreier Vaseline
Kabelende unmittelbar in der Klemme anschließen
Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder
anzuschließen ist.

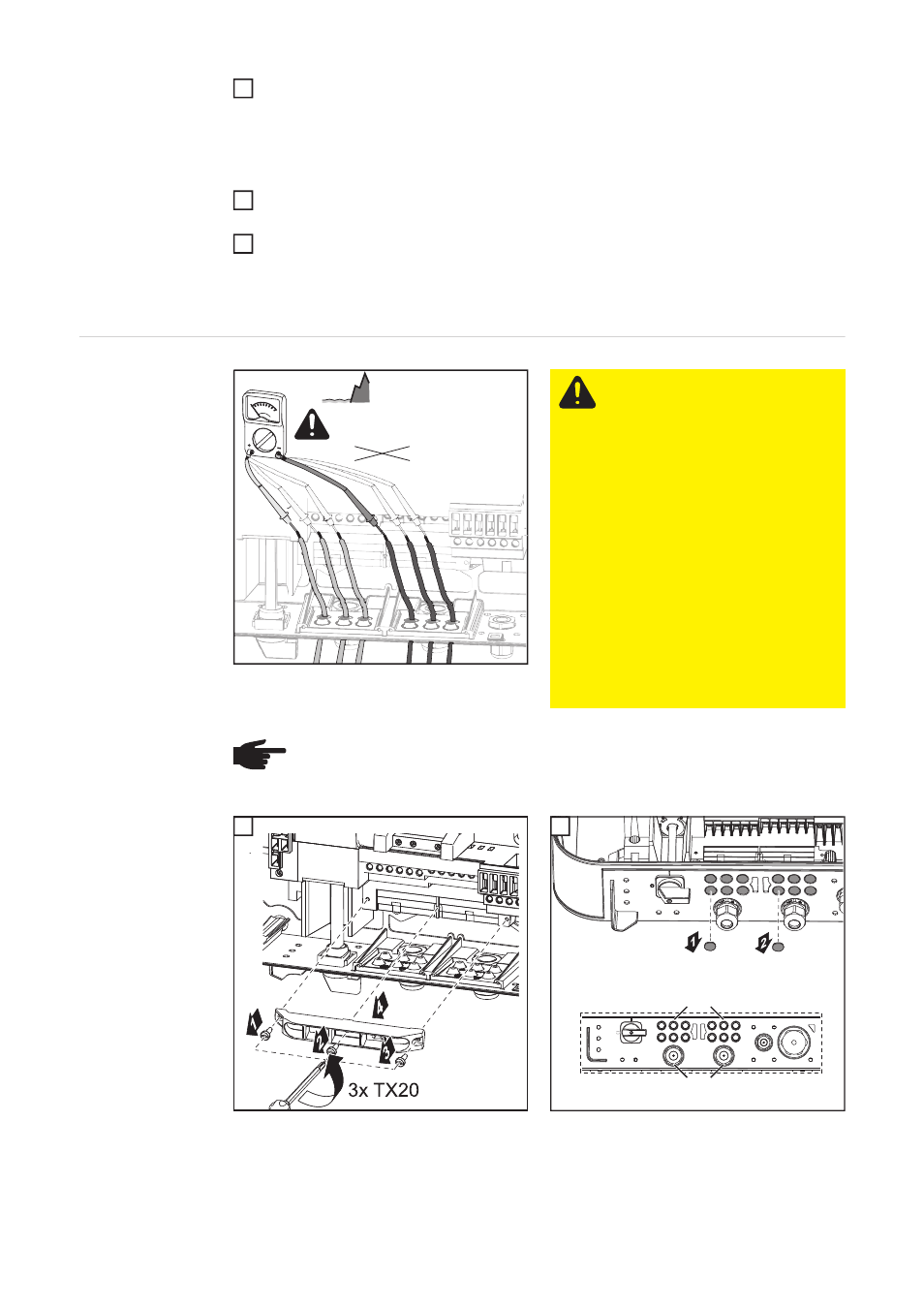

Solarmodul-
Stränge am
Wechselrichter
anschließen
Die Differenz zwischen den einzelnen Solarmodul-Strängen darf max. 10 V betragen.
1
2
1
2
3
0 - 2000 m: U
DCmax
1000 V
2001 - 2500 m: U
DCmax
950 V
2501 - 3000 m: U
DCmax
900 V
3001 - 3400 m: U
DCmax
850 V
> 3400 m
+ / -
VORSICHT! Gefahr möglicher
Schäden am Wechselrichter! Po-
larität und Spannung der Solarmo-
dul-Stränge vor dem Anschließen
überprüfen: die Spannung darf fol-
gende Werte nicht überschreiten:
-
bei der Installation auf einer
Seehöhe zwischen 0 und
2000 m: 1000 V
-
bei der Installation auf einer
Seehöhe zwischen 2001 und
2500 m: 950 V
-
bei der Installation auf einer
Seehöhe zwischen 2501 und
3000 m: 900 V
-
bei der Installation auf einer
Seehöhe zwischen 3001 und
3400 m: 850 V
HINWEIS! Nur so viele Soll-Bruchstellen ausbrechen, wie Kabel vorhanden sind
(z.B. für 2 DC Kabel jeweils 2 Ausnehmungen ausbrechen).
1
2,5 - 10 mm²
10 - 25 mm²
2
