WARTUNG
5-22
HyPerformance HD4070
Betriebsanleitung

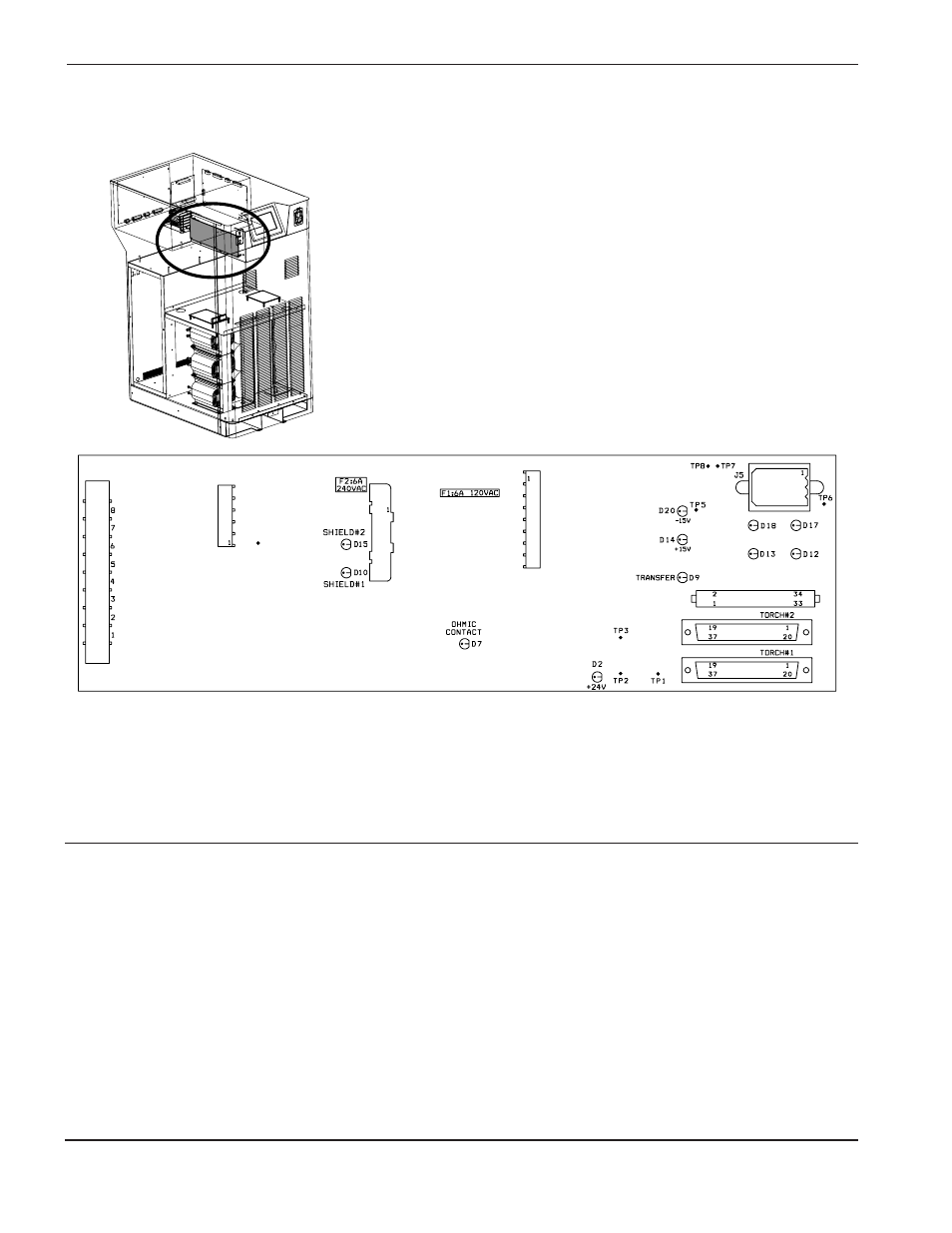

Statusanzeigen auf der Plasma-Interface-Baukarte PCB5
J 4
J 8
T P 4
J 7
J 6
J 2
J 3
J 1
L
ED-Liste der Plasma-Interface-Baukarte
LED
Name des Signals
Funktion
D2
+24 Volt
Stromanzeige, immer EIN
D7
Ohmscher Kontakt
Leuchtet, wenn der Brenner mit der Platte in Kontakt steht
D9
Übertragung
Leuchtet, wenn Lichtbogen zur Platte überträgt
D10
Sekundär Nr. 1
Relais für Brennerhöhensteuerung Nr. 1. LEUCHTET, wenn
Schaltkreis geschlossen ist
D12
Kühltemperatur OK
Kühlmittel-Temperatur hat akzeptables Niveau, leuchtet immer
D13
Reserve-Eingang
Wird nicht verwendet
D14
+15 Volt
Stromanzeige, LEUCHTET immer
D15
Sekundär Nr. 2
Relais für Brennerhöhensteuerung Nr. 2. LEUCHTET, wenn
Schaltkreis geschlossen ist
D17
Kühlfluss OK
Sensor stellt fest, dass der Kühlmittel-Durchfluss gut ist
D18
Reserve-Ausgang
Wird nicht verwendet
D20
-15 Volt
Stromanzeige
